RPLIDAR A2低成本360度激光测距仪结构设计

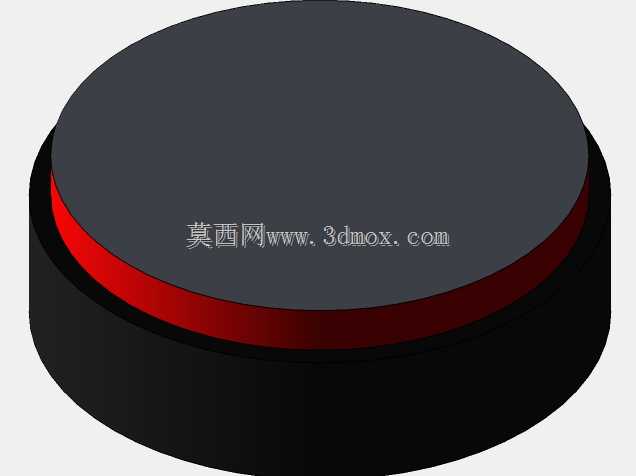

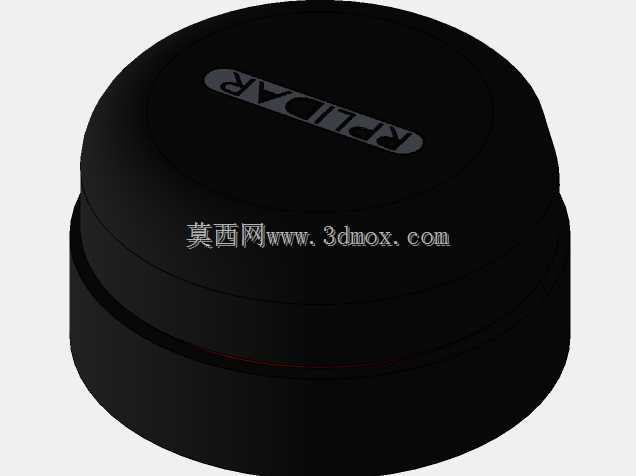

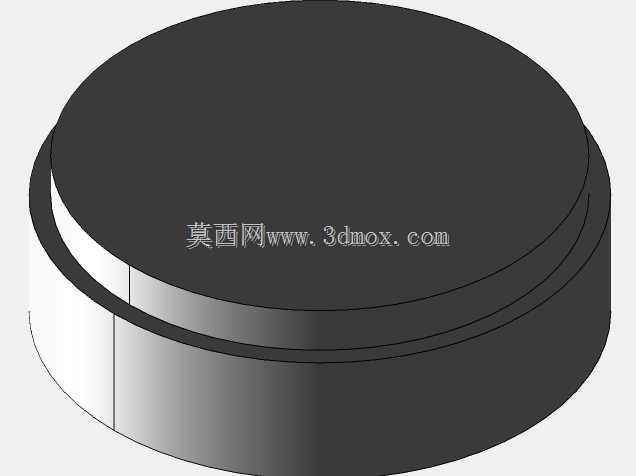

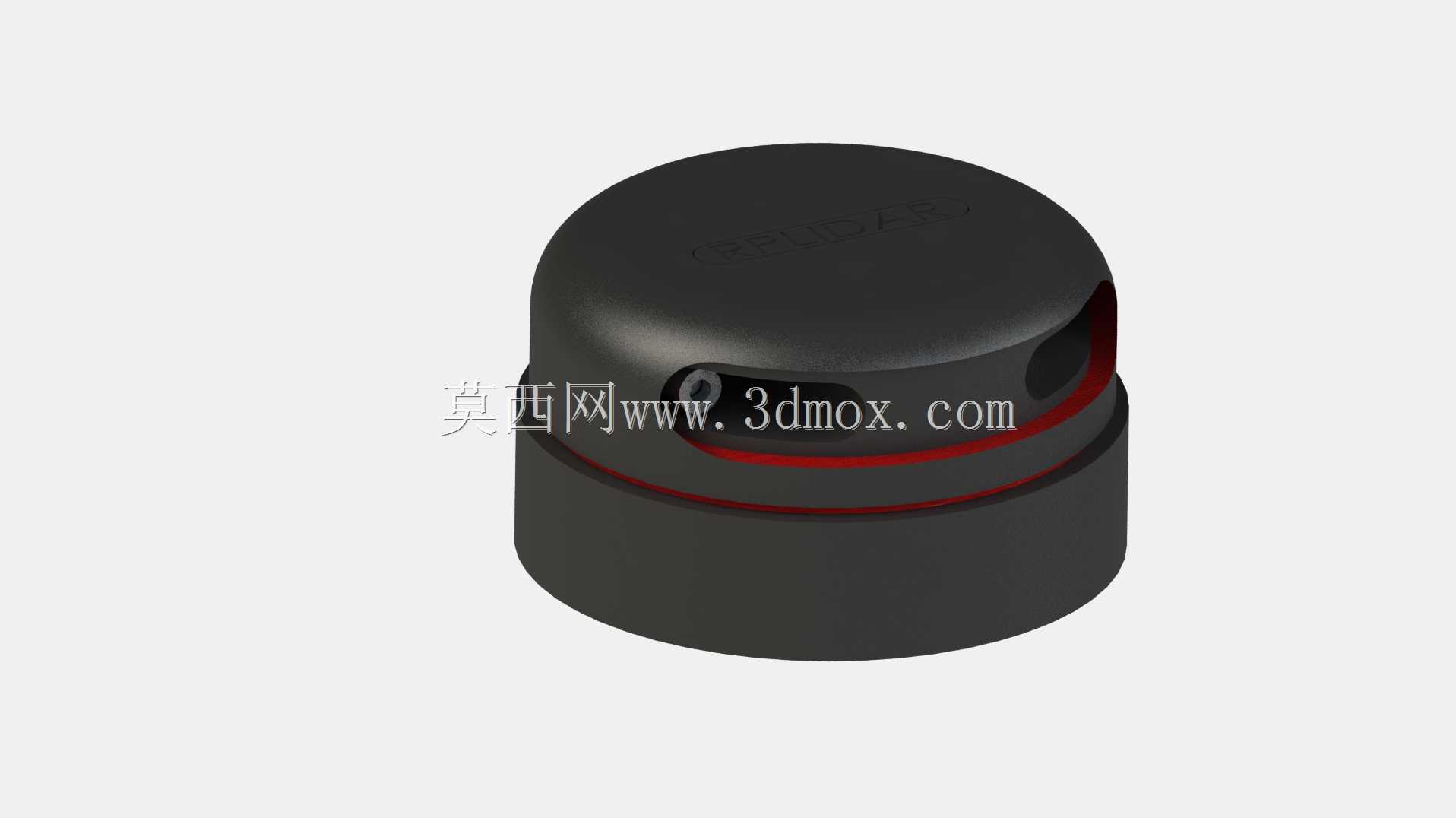

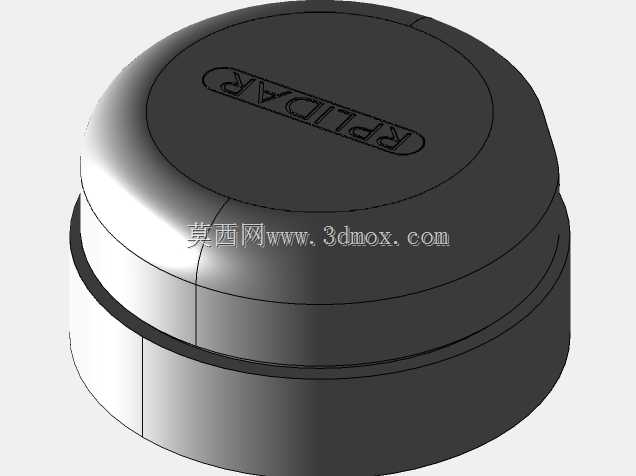

　　这款360度激光测距装置的结构设计，核心围绕低成本场景下的可靠测距需求展开，在做整体结构排布时，首先要兼顾旋转扫描组件的动平衡要求，毕竟设备需要持续做360度回转扫描，内部的激光发射模块、接收透镜组的安装位必须和旋转轴保持严格同轴，避免高速转动时出现偏心抖动，影响测距精度的同时还会产生额外噪音。从外形来看，整体采用矮圆柱式的一体化壳体设计，上下壳体通过止口配合定位，接缝处做了等宽的环形装饰槽，既可以隐藏装配拼缝，也能作为旋转部分和固定部分的视觉分界，壳体顶部做了微弧过渡，没有尖锐棱角，在移动机器人、服务类智能设备上安装时不会出现磕碰干涉。

　　在实际应用场景中，这类测距装置常被用作小型移动机器人的环境感知核心，比如家用扫地机器人的避障与建图、商用服务机器人的自主导航、AGV小车的路径障碍物检测，甚至在一些低成本的无人机定高与周边障碍物规避场景中也能适配，相比同规格的视觉感知方案，它不受环境光线明暗变化的影响，在弱光或者强光直射的场景下都能稳定输出距离数据。设备的核心功能是通过旋转的激光发射模块持续向周边发射调制激光信号，再通过接收模块采集反射回来的光信号，经过内部运算换算出周边障碍物与设备中心的距离，配合旋转角度数据就能生成周边环境的二维点云图，为上层的导航算法提供基础的环境数据支撑。

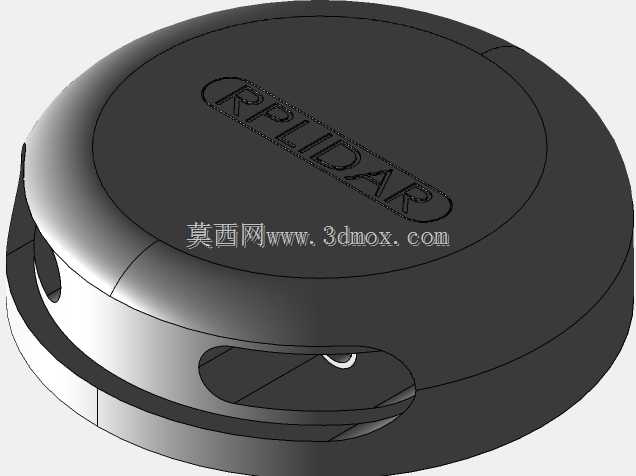

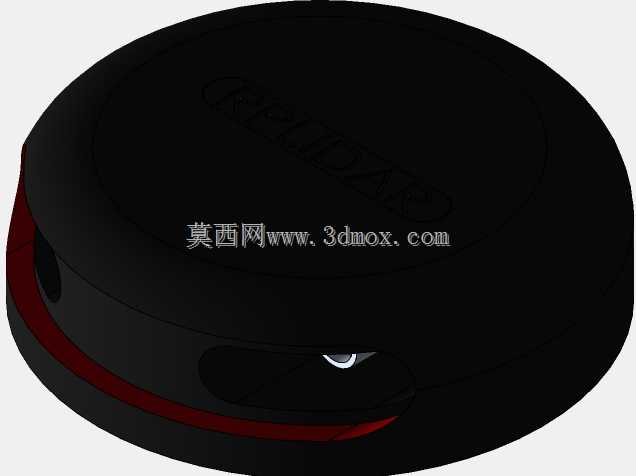

　　设计过程中，壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm左右，既可以满足注塑成型的工艺要求，避免出现缩痕、填充不足的缺陷，也能将整体重量控制在较低水平，降低旋转驱动部分的负载，延长驱动部件的使用寿命。侧面的激光通光窗口做了内凹设计，窗口镜片采用嵌入式安装，通过密封胶圈和壳体配合，既可以阻挡日常使用中的灰尘、飞溅液体进入设备内部，也能避免外部硬物直接刮花通光镜片，影响激光的发射与接收效率。设备底部预留了标准的安装孔位，安装孔的位置公差控制在±0.1mm以内，适配市面上多数移动机器人底盘的通用安装位，安装时不需要额外做转接件，直接通过螺丝就能将设备固定在底盘的预留支架上，安装边界上，设备整体的外径控制在70mm左右，高度不到40mm，安装后突出安装面的尺寸很小，不会和机器人顶部的其他传感器、结构件产生空间干涉。

　　内部结构的排布上，将信号处理电路板固定在底部的静止壳体部分，旋转部分的激光收发模块通过滑环结构和底部电路板实现电信号连接，避免旋转过程中出现线缆缠绕的问题，旋转驱动部分采用微型直流无刷电机，电机的输出轴和旋转支架直接连接，传动间隙控制在极小范围内，保证角度测量的准确性。在做结构强度校核时，重点考虑了设备日常使用中可能遇到的跌落、冲击场景，壳体的安装柱位置做了加强筋设计，筋位厚度为壁厚的0.6倍，既不会在注塑时产生缩印，也能提升安装柱的结构强度，避免安装螺丝时出现柱体断裂的问题。设备的散热设计也做了针对性优化，因为持续旋转工作时驱动电机会产生一定热量，上下壳体的配合处预留了微小的透气间隙，内部热量可以通过间隙自然散出，不需要额外加装散热风扇，进一步降低了整体成本和工作噪音。

　　从实际使用的适配性来看，这款测距装置的测距范围可以覆盖12米以内的常见室内场景，测距精度可以满足多数民用、商用智能设备的导航需求，旋转扫描的频率可以根据实际使用需求做调整，适配不同运动速度的移动载体，在结构设计时特意将旋转部分的重心调整到旋转轴的正中心，即使长时间连续工作，旋转部分的抖动量也控制在0.05mm以内，不会因为长期抖动导致内部光轴偏移，影响测距的准确性。通光窗口的位置做了角度优化，激光的发射和接收角度不会被壳体自身结构遮挡，360度扫描范围内没有探测盲区，在安装到设备上时，只需要保证设备周边10cm范围内没有高出设备扫描平面的遮挡物，就能实现全范围的环境探测，不需要额外做安装位置的复杂校核。
