SunnyskyX2814外转子无刷动力电机结构

　　做航模动力配套、小型移动机器人驱动选型的时候，外转子无刷电机是绕不开的核心部件，这款2814规格的外转子无刷电机，在实际工程应用里覆盖的场景非常广，从固定翼航模的推力输出，到小型巡检无人机的旋翼驱动，再到桌面级小型自动化设备的旋转动力输入，甚至是学生做机器人竞赛的动力执行件，都能看到同规格产品的应用。从结构设计逻辑来看，外转子的结构天生就比同尺寸内转子电机拥有更大的扭矩输出特性，因为旋转的磁钢外壳直接作为输出转动件，省去了额外的传动连接结构，转动惯量匹配也更适合直接驱动螺旋桨或者小负载滚轮这类需要直接带载启动的场景。

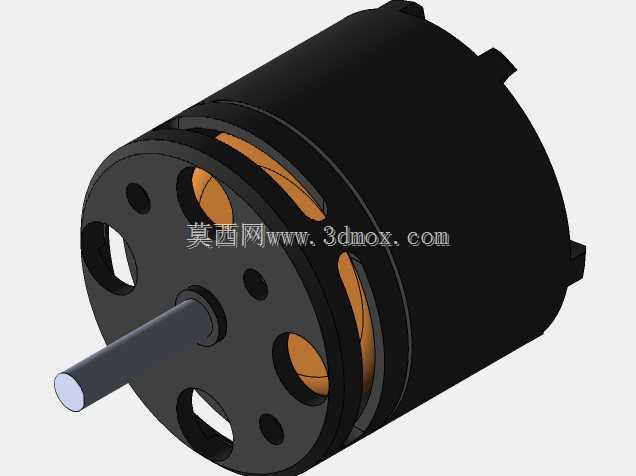

　　看这个模型的结构细节，前端盖做了多组镂空开孔，这部分不是为了减重这么简单，实际量产产品里这些开孔是核心的散热风道，电机高转速运行时，绕组产生的热量可以通过前端盖的镂空直接和外部空气形成对流，配合转子旋转自带的气流扰动，能把绕组温升控制在合理区间，避免长时间高负载下磁钢退磁、绕组绝缘老化的问题。输出轴的直径和伸出长度是严格匹配行业通用安装规范的，轴端做了平切面处理，配套桨座或者传动轮的时候，紧定螺钉可以直接顶在平切面上，避免大扭矩输出时出现轴和连接件打滑的问题，这个细节在实际装机的时候非常重要，很多新手装机忽略轴面的防呆结构，大油门下桨射出来的安全隐患大多来自这里。

　　安装边界上，这款电机的后端固定座预留了标准的螺孔孔位，孔位间距是同级别电机通用的尺寸，不管是装在航模的电机座防火墙上，还是装在小型设备的安装支架上，都不需要额外做转接板，能直接适配市面上绝大多数现成的安装固定件。转子外壳上的几个凸起卡扣，是用来固定后端磁钢端盖的，这种卡扣结构比螺丝固定的装配效率更高，量产的时候可以直接压装完成装配，同时也能保证转子整体的同轴度，减少高转速下的动平衡偏差。从绕组的排布来看，模型里还原了定子槽内的绕组填充形态，实际产品里这个规格的电机绕组一般采用多股并绕的漆包线，兼顾低内阻和大电流通过能力，KV值的不同就是靠绕组匝数的调整来实现的，不同KV值适配不同尺寸的螺旋桨，高KV配小桨高速飞行，低KV配大桨获得更大推力，选型的时候要根据实际负载的转速扭矩需求匹配，不能只看最大功率参数。

　　做三维建模的时候，这个模型把各个部件的装配干涉都做了校验，定子和转子之间的气隙宽度控制在合理范围，既不会因为气隙太小出现扫膛的风险，也不会因为气隙太大导致磁通量损失、效率下降。输出轴和前端盖轴承位的配合公差是按照过渡配合做的，实际加工的时候轴承压入端盖之后不会出现松旷，轴在轴承内圈转动的时候没有径向窜动，这部分的公差配合直接决定了电机的运行寿命和高速运转时的噪音水平。很多自己做电机改装的爱好者容易忽略轴承位的公差，随便扩孔或者换不合适的轴承，最后电机跑起来震动大、轴承提前报废，都是配合尺寸没控制好的原因。

　　在实际设备集成的时候，这款电机的三个动力出线位置是在后端盖的一侧，布线的时候可以顺着安装支架的走线槽布置，避免和旋转的转子部分产生干涉，出线的长度也预留了足够的焊接冗余，方便用户根据自己的电调安装位置调整线长，不需要额外接线增加电阻。从整体的尺寸链来看，电机的总长度、最大外径都严格卡着2814的命名规格，也就是定子直径28mm，定子高度14mm，这个尺寸规格的电机在同级别动力里重量控制得比较好，用在对重量敏感的航模、小型无人机上，能有效降低整机死重，提升续航时间或者载荷能力。如果用在地面小型设备上，比如智能小车的驱动，这个电机也可以直接配套减速组使用，进一步放大输出扭矩，带动更大直径的驱动轮，获得更好的通过性。
