Sunnysky X2212 V3 1400KV外转子无刷电机

　　这款外转子无刷动力单元，是小型多旋翼、固定翼航模以及轻量化航拍无人机动力系统的核心适配部件，日常选型中常被用于起飞重量在800g-1200g区间的小型飞行器，也可适配小型桌面动力实验台、微型管道送风装置等对动力密度有较高要求的场景。外转子结构的设计逻辑，是将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，相比同尺寸内转子电机，能获得更大的扭矩输出余量，搭配对应螺距的螺旋桨时，不需要额外搭配减速齿轮组就能直接驱动桨叶转动，大幅降低动力总成的零件数量与整体重量，这对克重控制严苛的航模类产品来说是非常关键的设计优势。

　　从结构细节来看，电机两端的端盖采用镂空格栅设计，并非单纯为了外观造型，核心作用是在转子高速旋转时，带动气流穿过定子绕组的缝隙，带走线圈通电产生的热量，避免长时间满油门运行时绕组温升过高导致磁钢退磁、绝缘层老化。定子部分采用多槽集中绕组布局，硅钢片叠压的定子铁芯经过冲片精度控制，能有效降低铁芯涡流损耗，提升电能到机械能的转换效率，1400KV的转速参数，意味着每提升1V输入电压，电机空载转速提升1400转，搭配3S锂聚合物电池供电时，空载转速可以达到一万五千转以上，适配1045规格的正反螺旋桨时，单电机最大拉力可以达到800g以上，足够支撑四轴飞行器完成稳定悬停、机动飞行动作。

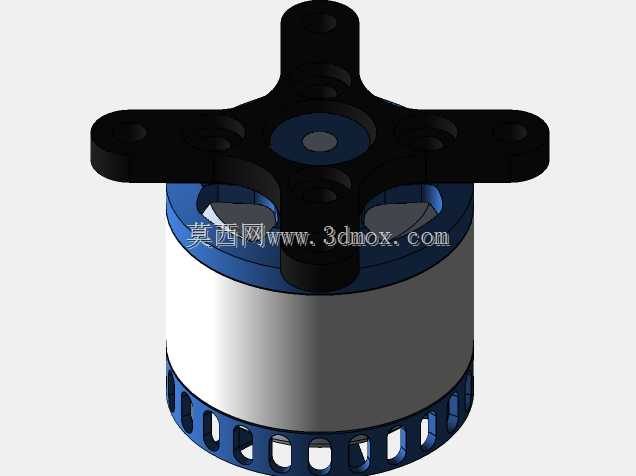

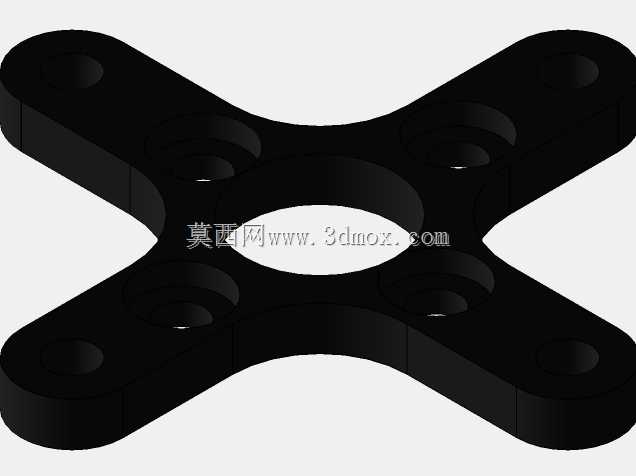

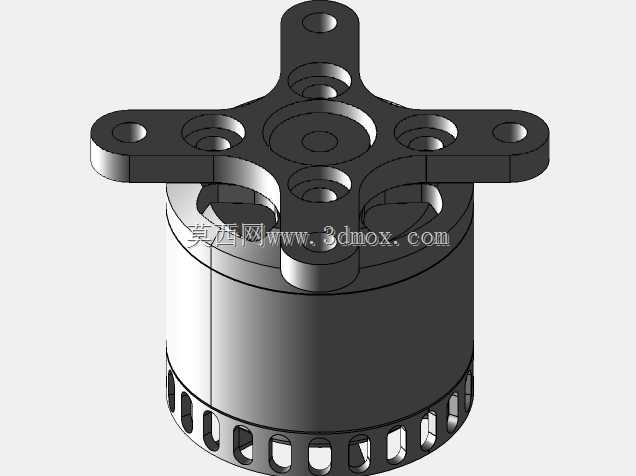

　　安装结构上，电机尾部一体成型的十字安装座预留了标准的M3安装孔位，孔位间距符合主流航模机臂的安装尺寸规范，不需要额外制作转接件就能直接固定在碳纤维或者木质机臂上，安装座与定子基座之间做了加强筋过渡，能承受飞行过程中急加速、急减速产生的冲击力，避免安装位断裂导致动力失效。电机的输出轴采用高强度不锈钢材质，轴径适配通用的螺旋桨快装座，桨座通过顶丝与输出轴固定，安装螺旋桨时只需要拧紧桨帽即可完成固定，日常更换不同规格螺旋桨的操作非常便捷。

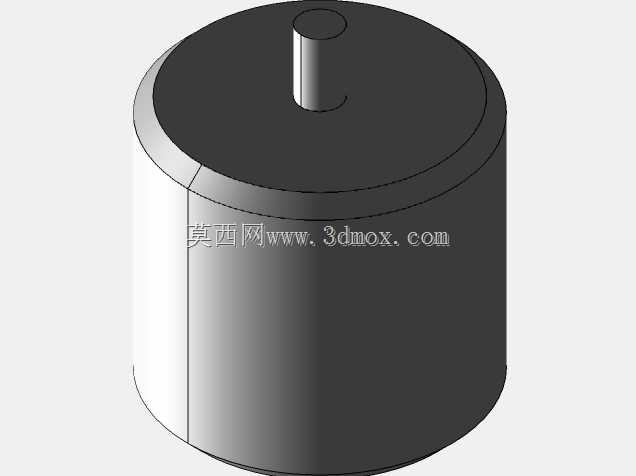

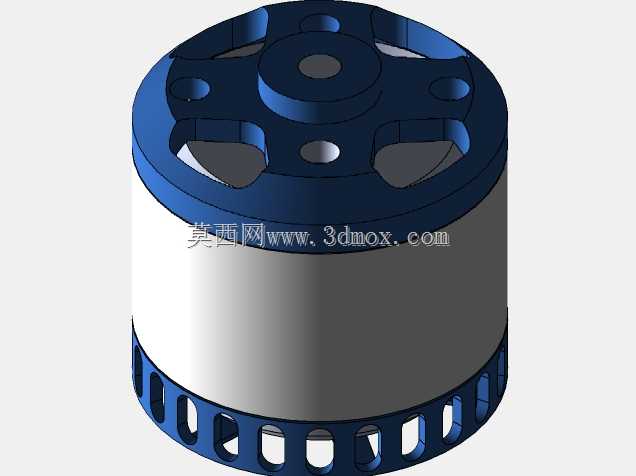

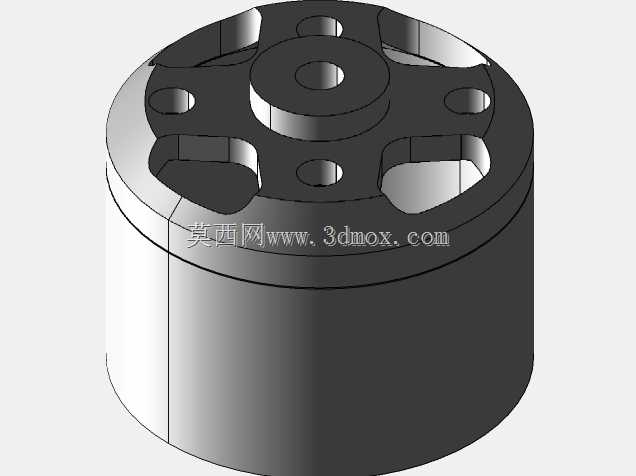

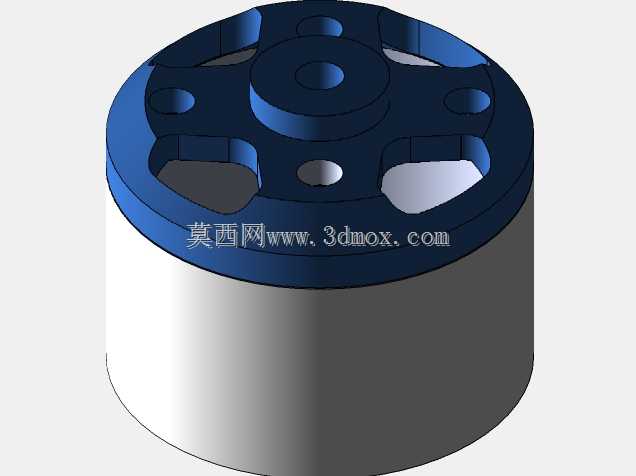

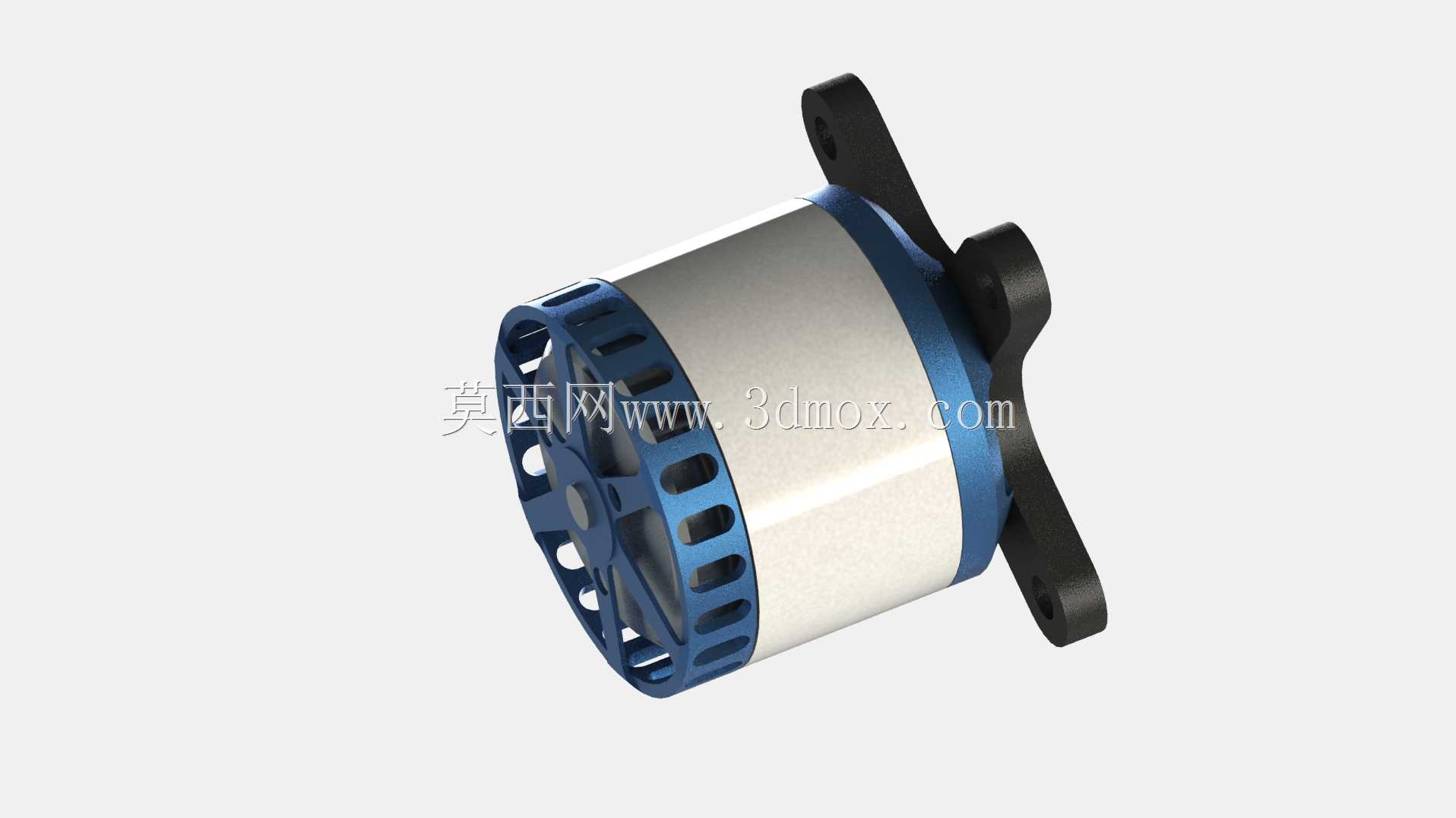

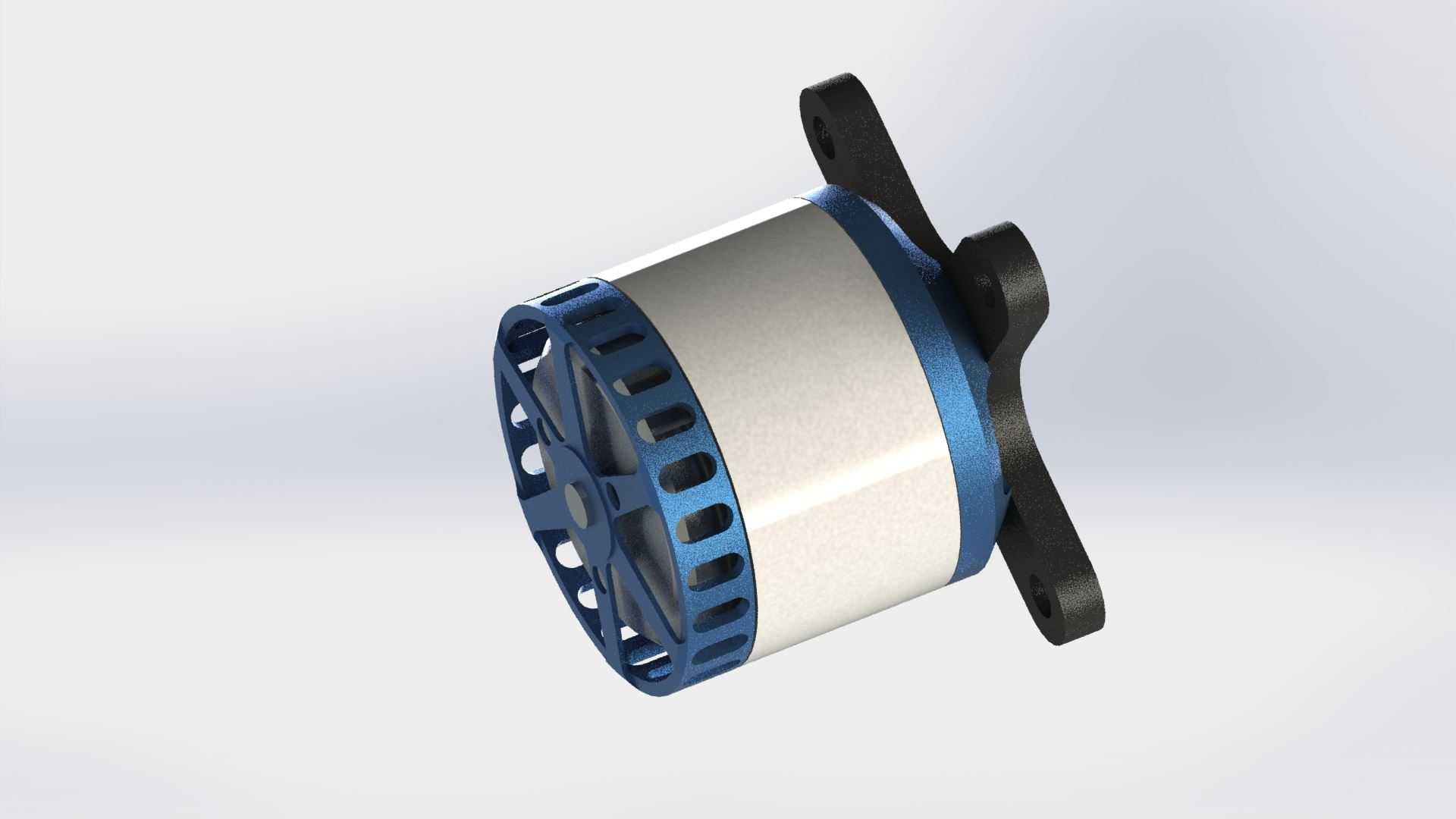

　　从设计建模的角度来看，这款电机的三维数模完整还原了外壳的散热格栅弧度、安装座的定位孔位、输出轴的伸出长度与配合公差，在做飞行器整体装配设计时，可以直接将该数模导入装配体，核对机臂安装位的匹配度，检查螺旋桨转动时与机架、起落架的干涉边界，提前规避实际组装时出现的装配冲突。电机外壳的阳极氧化蓝色层、定子铁芯的叠压纹理、安装座的哑光黑表面处理都在数模中做了对应还原，做整机渲染展示时能获得更贴近实物的视觉效果。

　　实际应用中，这类无刷电机的运行噪音远低于同功率的有刷电机，因为没有碳刷与换向器的摩擦接触，不仅运行更安静，也不存在碳刷磨损需要定期更换的问题，使用寿命更长，只要避免进水、过载堵转，正常使用下的运行时长可以达到数百小时。绕组部分做了浸漆绝缘处理，能适应户外飞行时遇到的潮湿、多尘环境，降低绕组短路的风险。转子外壳与定子之间的配合间隙控制在合理范围，既不会因为间隙过小出现转动擦碰，也不会因为间隙过大导致磁钢气隙过大降低效率，转动时的动平衡经过校准，搭配合格的螺旋桨时，高速运行不会出现明显的震动，能保证飞行器飞行时的稳定性，避免震动传递到飞控或者航拍相机上影响成像效果。
