带操作手柄的工业搭扣式快锁锁紧机构

　　这款带操作手柄的快锁锁紧机构，常应用在工业设备舱门、工装夹具快换工位、特种车辆侧舱、物流周转箱盖这类需要频繁启闭、要求锁紧可靠且操作便捷的场景中，替代传统螺栓紧固方式，能大幅缩短开合操作的辅助工时，在需要定期维护检修的设备舱段、需要快速更换工装的生产线工位上，这类结构的实用性远高于常规螺纹锁紧结构。

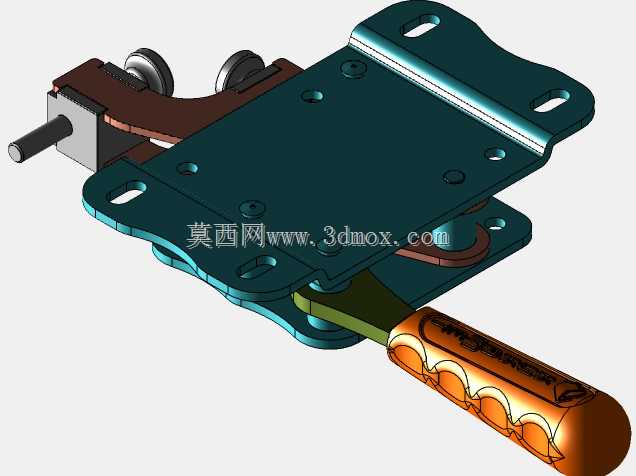

　　从实际功能来看，该机构通过扳动带防滑纹理的操作手柄，带动内部联动的锁钩完成锁紧与解锁动作，手柄末端的指槽造型完全贴合人手握持施力的弧度，操作时无需额外辅助工具，单手握持即可完成全程操作，锁紧状态下手柄自然贴合安装底板侧面，不会突出过多占用外部安装空间，也避免了设备运行过程中被外物剐蹭导致意外解锁的风险。机构上集成的两个滚轮组件，主要作用是在锁合过程中降低锁钩与配合件之间的滑动摩擦，让锁紧动作更顺滑，同时减少长期使用带来的接触面磨损，延长整套机构的使用寿命，滚轮采用销轴固定在支架上，磨损后可单独拆卸更换，无需更换整套锁紧机构，降低后期维护成本。

　　设计层面上，整套机构采用分层叠装的结构形式，核心联动部件全部布置在安装底板与盖板之间的空腔内，外部仅露出操作手柄与安装固定孔，既可以避免车间内的粉尘、切削液、焊渣等杂物进入联动缝隙造成卡滞，也能让整体外观更规整。安装底板上预留的多个沉头安装孔，分别对应不同的安装孔距需求，既可以适配原有设备的旧孔位直接替换安装，也能在新设计的设备上灵活选择固定点位，底板边缘做了折弯翻边处理，既提升了薄板零件的整体刚性，避免安装锁紧时底板发生形变，也能遮盖安装螺钉的头部，防止螺钉头刮擦操作人员或周边管线。锁钩部分采用偏心锁紧的力学原理，当手柄扳动到锁紧终位时，联动结构会越过力学死点，此时即使受到外部振动、冲击载荷，锁钩也不会自行松脱，只有主动扳动手柄施加反向操作力才能完成解锁，锁紧可靠性完全满足工业场景的振动工况要求。

　　从安装边界来看，整套机构的安装底板为规则矩形结构，固定孔位分布在底板的四个边角区域，安装时只需要在配合的安装面上加工对应规格的通孔或者螺纹孔即可完成固定，不需要在安装面加工复杂的异形避让槽；解锁状态下手柄向外扳动的最大角度不超过90度，操作时需要预留的手部操作空间仅为手柄长度加50mm的操作余量，不会占用过多设备周边的布局空间；锁合行程控制在合理范围内，对配合件的安装公差容忍度较高，即使安装面存在1-2mm的装配误差，也能顺利完成锁紧动作，不会出现卡滞或者锁合不到位的情况。整套机构的运动部件之间预留了合理的配合间隙，不会因为温度变化产生的热胀冷缩导致运动卡滞，在-20℃到80℃的常规工业环境温度区间内都能稳定工作，联动部位的接触面可以根据使用场景定期加注润滑脂，进一步降低操作力、减少磨损。在实际选型应用时，需要根据被锁紧部件的厚度、所需的锁紧力大小调整锁钩的初始伸出长度，该结构的锁钩通过销轴与联动臂连接，调整时只需要更换对应长度的锁钩或者调整联动臂的连接位置，即可适配不同厚度的被锁紧件，不需要重新加工整套机构主体，适配性较强。
