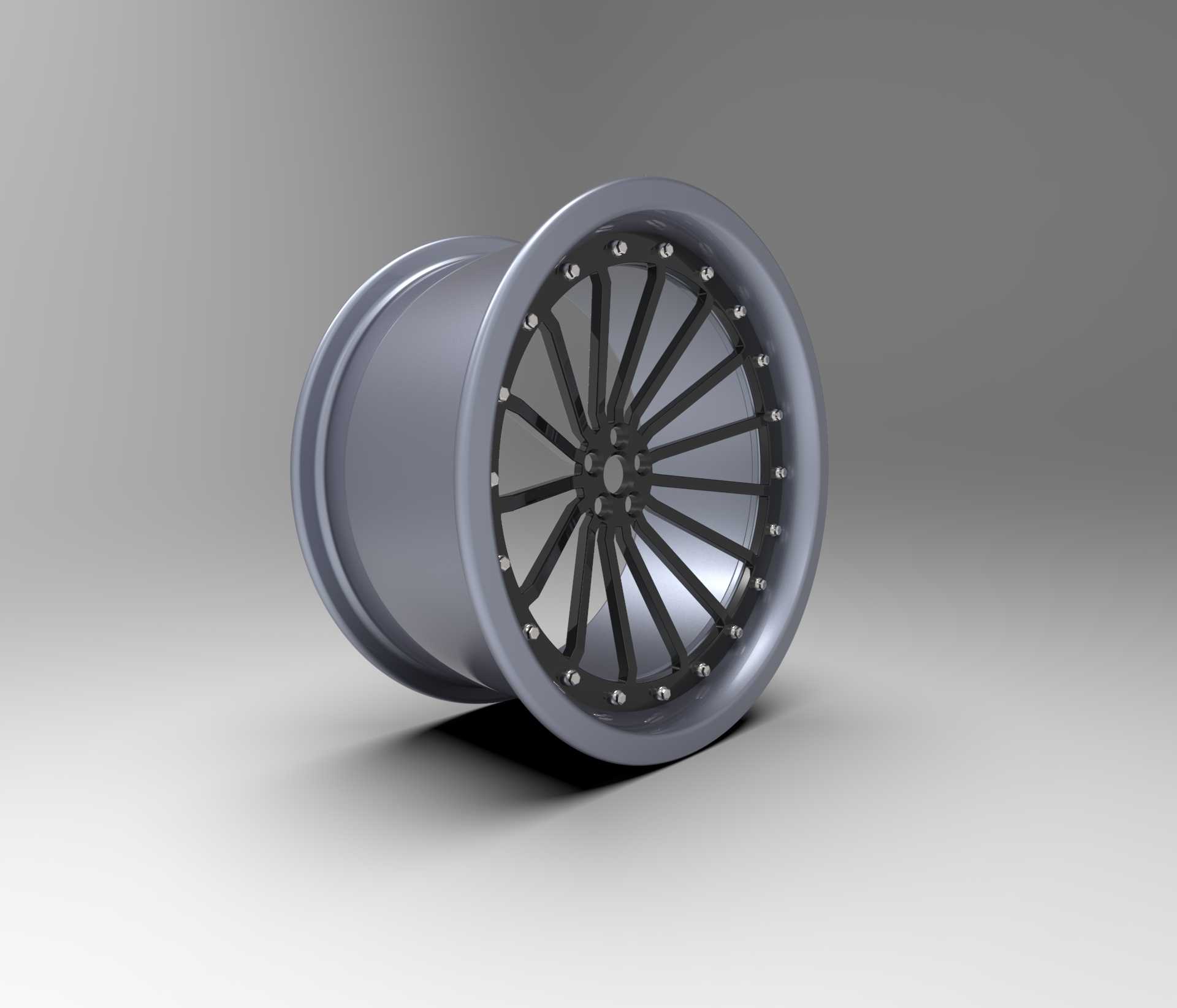

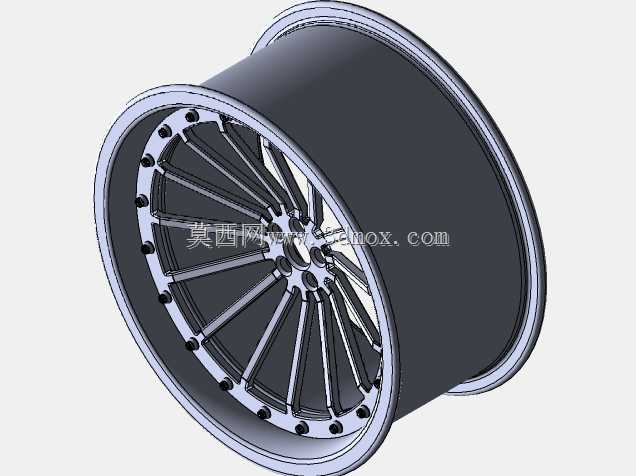

多辐条改装汽车轮毂结构三维设计

　　这款多辐条改装轮毂的设计，首先围绕乘用车改装场景的实际使用需求展开，区别于原厂配套轮毂的保守设计，该结构优先兼顾了视觉效果与行驶工况下的力学承载要求。从结构布局来看，采用了两片式组合结构，轮辋部分为深槽式设计，适配常规乘用车的真空轮胎安装需求，轮辋的唇边做了加厚处理，能够在低胎压行驶或者过坎冲击时，降低轮辋变形的概率，同时唇边的固定螺栓沿周向均匀排布，每颗螺栓的预紧力矩要求一致，保证轮辐与轮辋连接面的压合均匀性，避免高速行驶时出现连接面微动磨损的问题。

　　轮辐部分采用了二十辐对称布局，每根辐条从中心安装盘位置向外呈放射状延伸，辐条的截面做了变厚度设计，靠近中心盘的位置厚度更大，向轮辋方向逐渐收窄变薄，这种设计一方面可以在保证辐条整体抗弯强度的前提下，降低轮毂的整体重量，减少簧下质量，提升车辆的悬挂响应速度，另一方面多辐条的布局可以给刹车系统留出足够的散热空间，避免连续制动时刹车热量堆积导致的制动效能衰减。中心安装盘的位置预留了标准的PCD安装孔位，孔位的位置度公差控制在0.05mm以内，保证轮毂安装到车轴法兰盘上时的同轴度，避免高速行驶时出现车轮抖动的问题，中心孔的尺寸适配常规乘用车的轴头直径，安装时可以与轴头紧密贴合，承担部分径向载荷，减少安装螺栓的受力负担。

　　从安装边界来看，这款轮毂的偏距设计适配多数前驱及后驱家用轿车的改装需求，轮辋的宽度参数可以适配宽度在225到255之间的民用轮胎，安装时不需要对车辆的翼子板、悬挂结构做额外切割改动，转向时轮胎不会与翼子板内衬、减震器支座发生运动干涉。轮辐表面做了双色处理，辐条主体为哑光黑涂装，轮辋边缘为金属抛光质感，这种表面处理不仅满足改装场景的视觉需求，同时哑光黑涂层的耐磨性能更好，日常行驶中带起的砂石击打不容易在表面留下明显划痕，抛光的轮辋边缘做了阳极氧化处理，能够抵御日常洗车的清洁剂腐蚀以及雨水的锈蚀，延长轮毂的外观使用寿命。

　　在结构强度校核层面，设计过程中针对径向载荷、弯曲载荷、冲击载荷三个核心工况做了模拟验证：径向加载1.8倍额定轴荷时，轮辐的最大应力出现在中心盘与辐条的过渡位置，应力值远低于铝合金材料的屈服强度，不会出现塑性变形；弯曲疲劳测试模拟车辆连续转弯的受力状态，经过百万次循环加载后，连接位置没有出现裂纹扩展；13度冲击测试模拟车辆过坑或者上路肩的冲击工况，轮辋唇边不会出现开裂，轮胎不会瞬间失压，满足日常道路行驶的安全要求。另外，轮辋的气门嘴安装孔位置做了加厚凸台设计，避免安装气门嘴时孔位出现应力集中，同时气门嘴的位置避开了辐条的遮挡，后续充气、检测胎压时操作空间充足，不需要额外调整车轮角度就可以完成操作。两片式结构的连接螺栓采用了不锈钢材质，避免不同金属接触出现的电化学腐蚀问题，长期使用后也不会出现螺栓锈死无法拆卸的情况，方便后续对轮毂进行维护或者表面翻新处理。
