壁挂式透明滤杯流体过滤装置结构设计

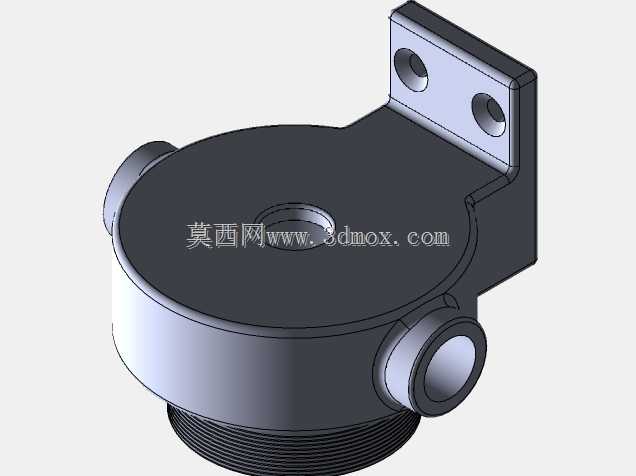

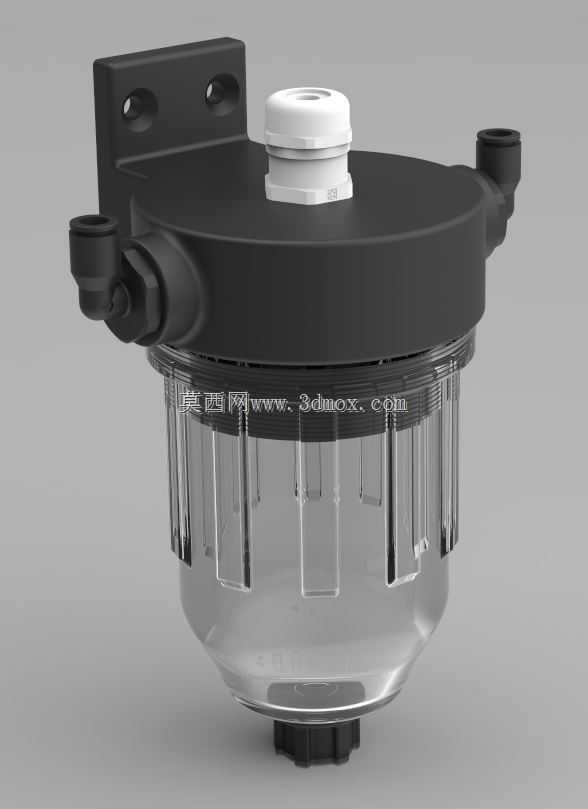

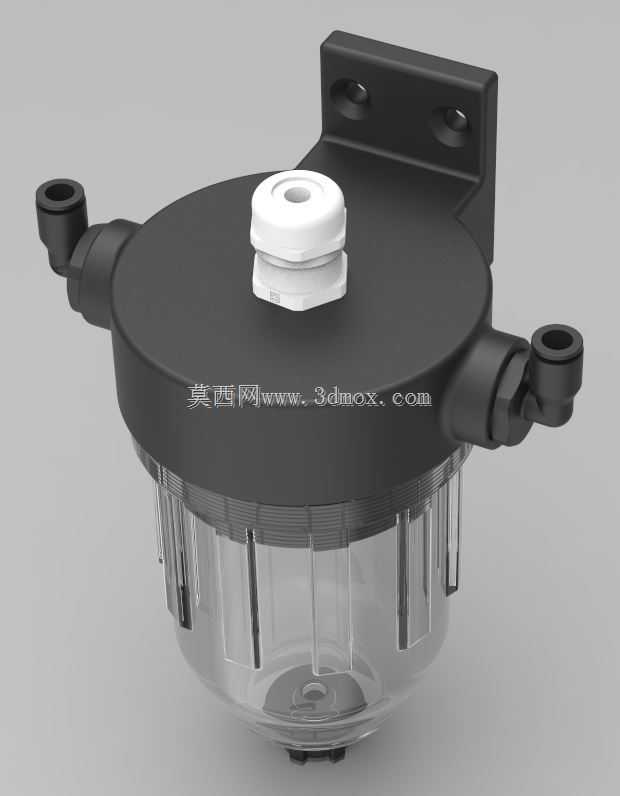

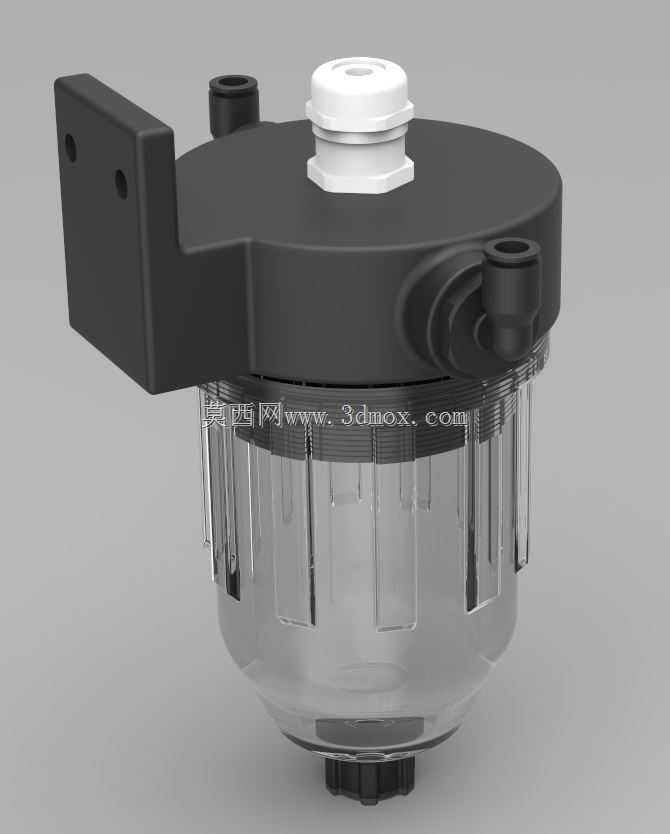

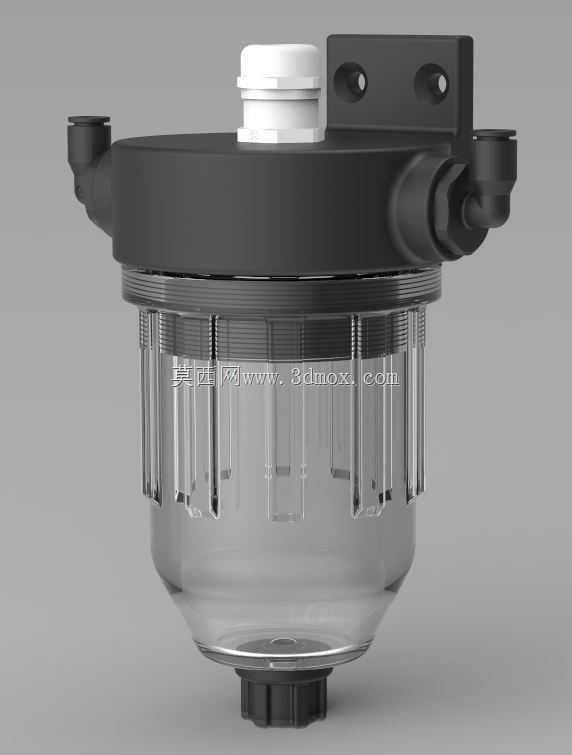

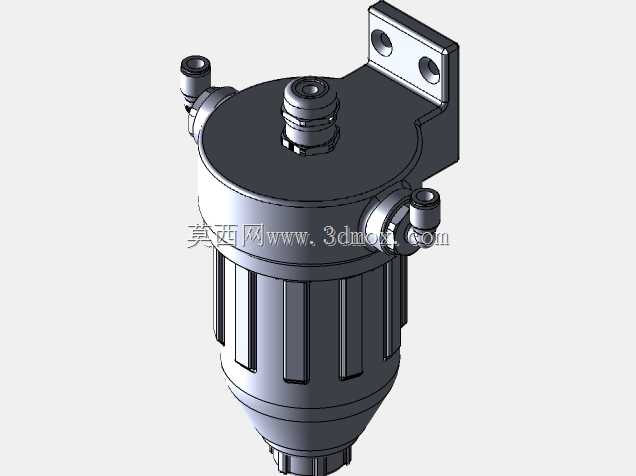

　　这款壁挂式流体过滤装置，主要面向小流量流体管路的杂质拦截场景，常见于小型净水支路、气动管路冷凝水与杂质过滤、小型实验流体回路、车用低压燃油预过滤等工况，安装位置多选择管路靠近终端用气/用水点的墙面或设备立面支架处，可在不拆解主路管路的前提下快速观察滤仓积污状态，及时完成排污或滤芯更换操作。从结构设计逻辑来看，整体采用上盖下仓的分体式密封结构，上盖部分选用高强度工程塑料一体注塑成型，背部集成壁挂安装座，安装座上预留两个沉头安装孔，孔位间距适配常规墙面膨胀螺丝或设备面板自攻螺丝的安装尺寸，安装时可直接将装置固定在垂直安装面上，无需额外配置安装支架，减少现场安装的配件成本与装配工时。上盖两侧对称设计两个快插式管路接头，

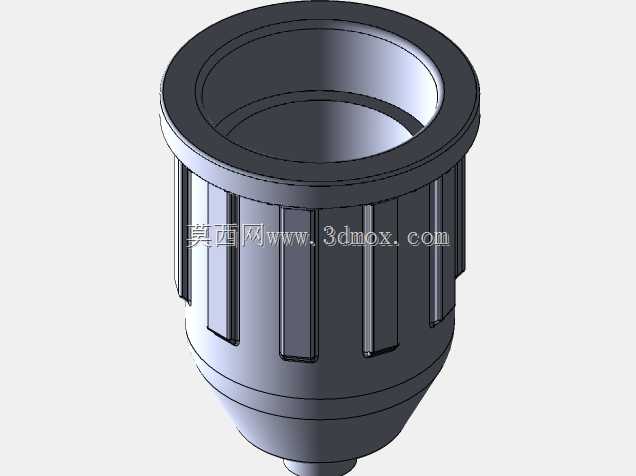

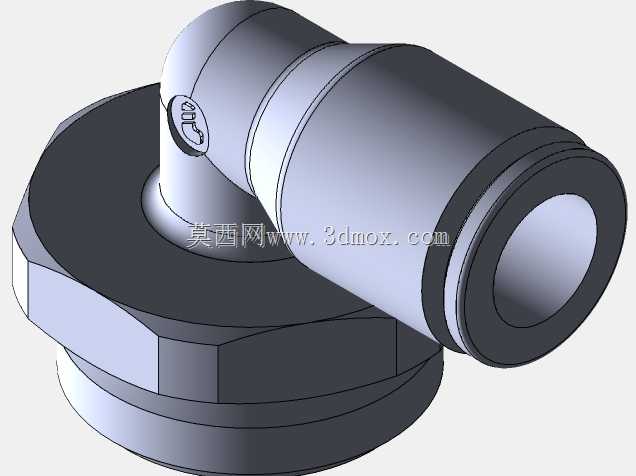

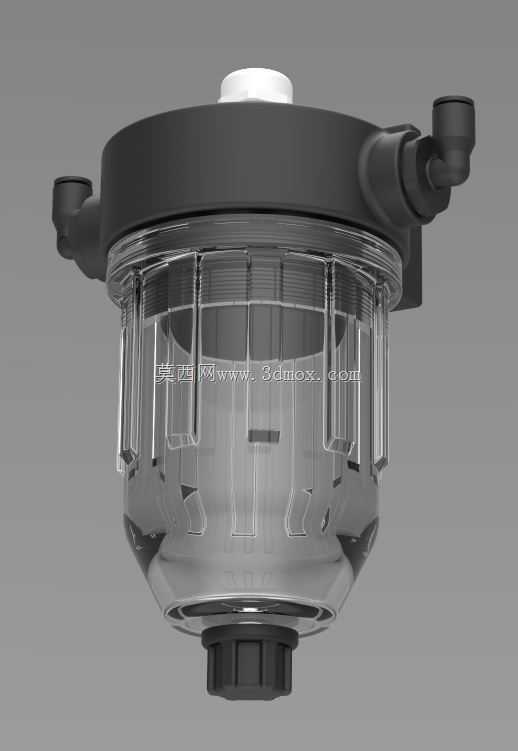

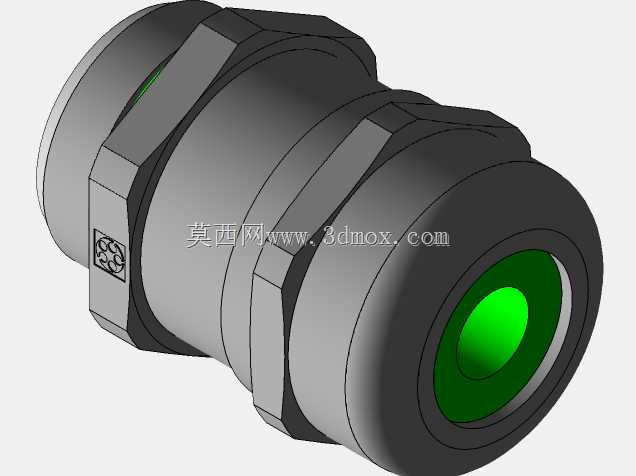

　　接头采用侧出水平布局，进出水方向可根据现场管路走向灵活调整，接头内径适配常用的6-12mm外径软管，接头内部集成单向密封结构，管路插入后可自动卡紧密封，拔管时只需按压接头端部的弹性卡圈即可快速拔出，无需额外工具即可完成管路拆装。上盖顶部设置排气旋钮，在装置初次充液时，可旋开旋钮排出滤仓内部的空气，避免气阻导致流体流通不畅，待排气口稳定流出流体后即可旋紧旋钮完成密封，日常维护时也可通过该旋钮泄压，避免拆解时内部带压流体喷溅。下滤仓采用高透明工程塑料注塑成型，仓壁做了等距分布的竖向加强筋设计，既可以提升滤仓的耐压强度，避免内部带压时仓壁出现鼓胀变形，又可以通过透明仓壁直接观察内部滤芯的污染程度、积污量以及流体液位状态，

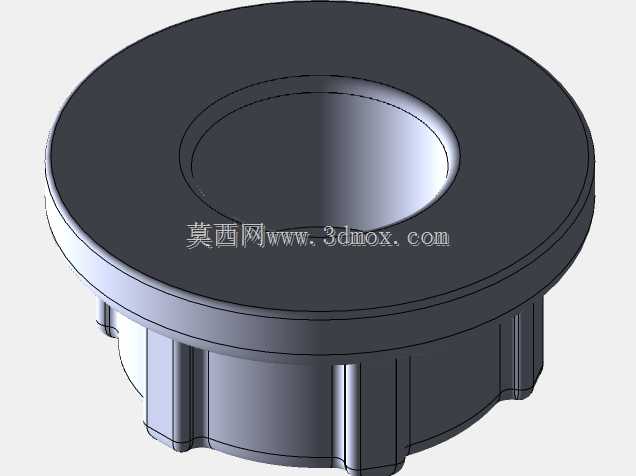

　　无需拆解装置即可判断是否需要维护。滤仓底部设置排污旋钮，日常维护时无需拆开上盖与滤仓的连接，只需旋开底部旋钮即可排出滤仓内沉积的杂质与残留流体，减少维护操作的复杂度。上盖与滤仓的连接采用旋转卡扣式密封结构，配合环形硅胶密封圈，当需要更换内部滤芯时，只需旋转滤仓即可完成拆卸与装配，相比螺纹连接结构，卡扣式结构不会出现螺纹滑牙、密封垫错位的问题，多次拆装后仍能保持稳定的密封性能，可承受0.1-0.6MPa的工作压力，满足多数低压流体管路的使用要求。从安装边界尺寸来看，装置整体高度控制在150mm以内，最大宽度（含两侧接头）为130mm，滤仓最大外径为100mm，安装时背部安装座与墙面贴合后，装置突出安装面的厚度为110mm，

　　预留的安装空间只需满足宽度150mm、高度180mm、深度130mm即可，不会占用过多的安装空间，适合在空间紧凑的设备内部或狭小墙面位置安装。内部滤芯适配常规的10寸以下小型PP熔喷滤芯或尼龙滤网滤芯，可根据过滤精度需求选择5μm-100μm不同精度的过滤元件，更换时只需拆开滤仓即可直接取出旧滤芯，放入新滤芯后对准卡扣旋转锁紧即可完成更换，操作门槛极低，无需专业人员即可完成日常维护。在结构细节处理上，上盖的安装座与上盖主体做了加厚过渡处理，避免装置充液后重量增加导致安装座根部出现应力断裂，两侧接头与上盖的连接位置做了圆角过渡，减少流体在接头位置的流阻，避免杂质在拐角位置沉积堵塞。滤仓的竖向加强筋从滤仓顶部一直延伸到底部排污口位置，既提升了仓壁的结构强度，又可以在流体流动时起到导流作用，让进入滤仓的流体沿着加强筋间隙向下流动，经过滤芯过滤后再从中心通道向上流出上盖，提升过滤的效率，减少滤仓内部的流道死角。
