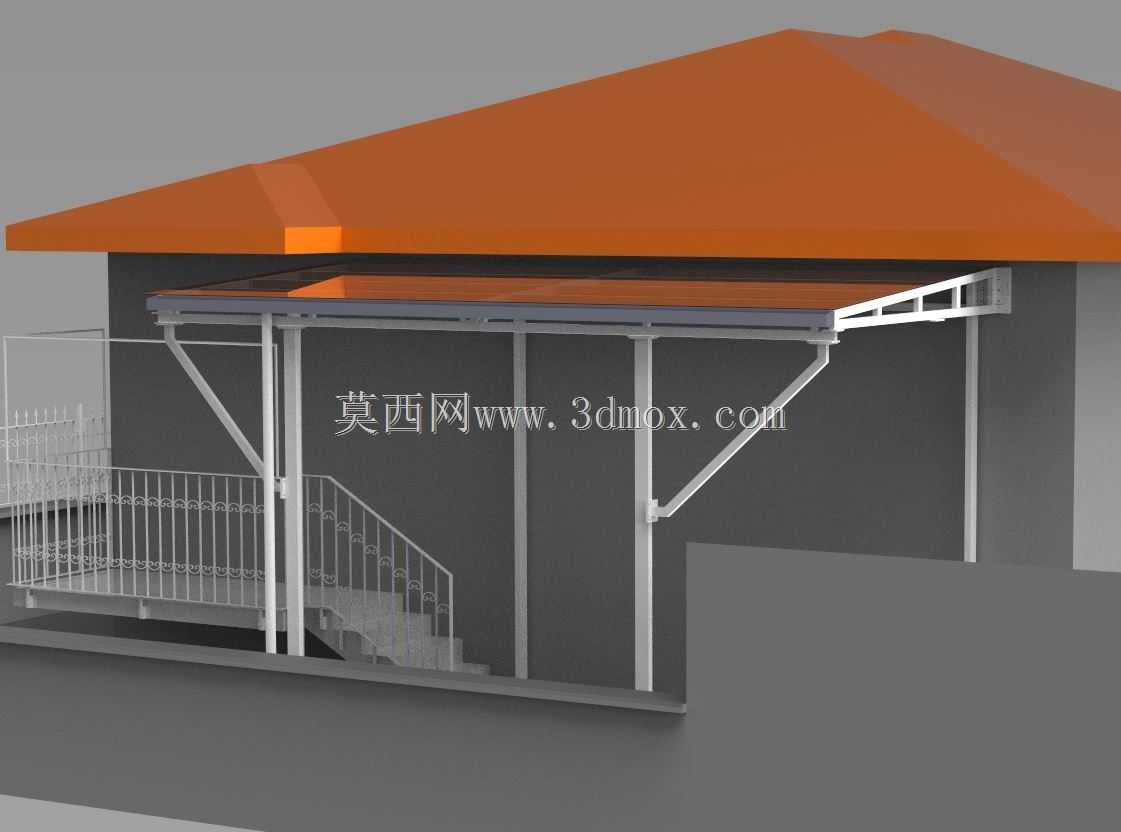

带侧置雨棚的户外建筑入口钢结构

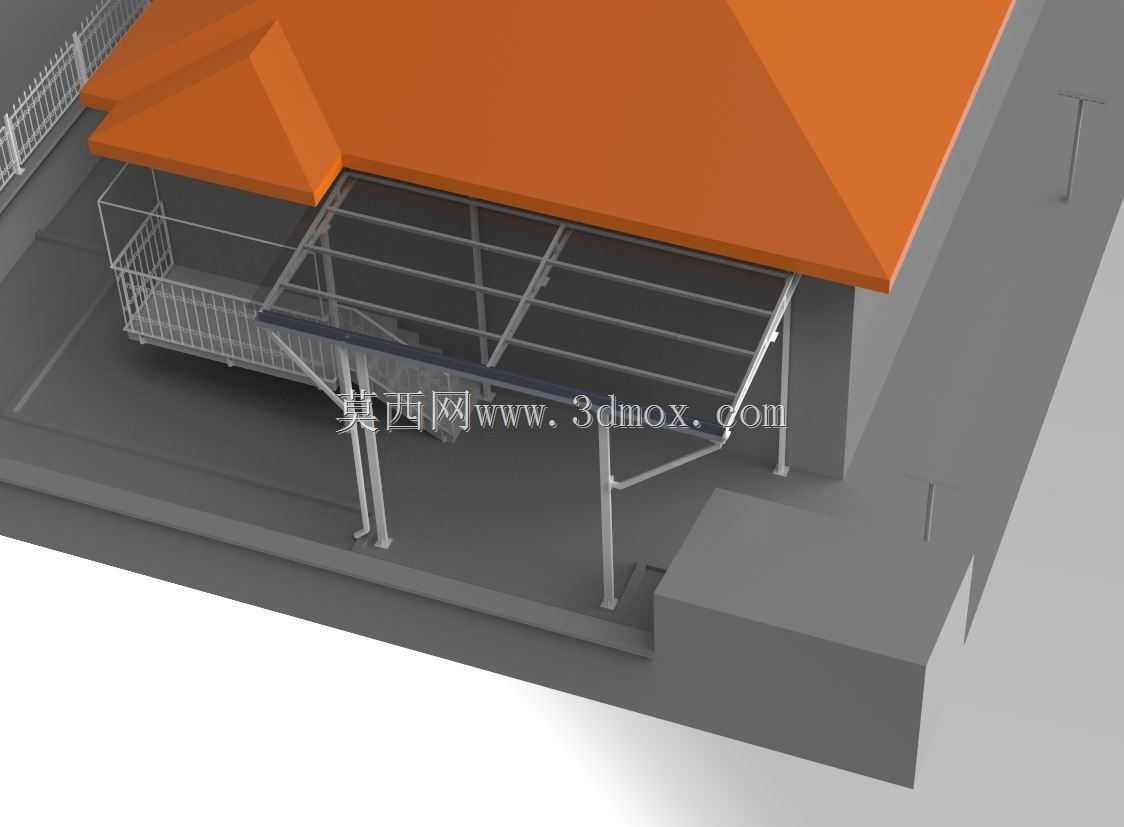

　　这套结构主要适配临街单层建筑、厂区配套用房、小型商业网点的入口区域，核心作用是为入口通行区域提供遮阳挡雨的遮蔽空间，同时衔接建筑室内外高差，满足人员通行的安全防护需求。从实际落地场景看，这类结构常设置在建筑主入口侧方，避开原有建筑主屋面的排水路径，避免雨天雨水顺着雨棚边缘滴落至入口通行区，同时不遮挡建筑原有立面的采光窗口。

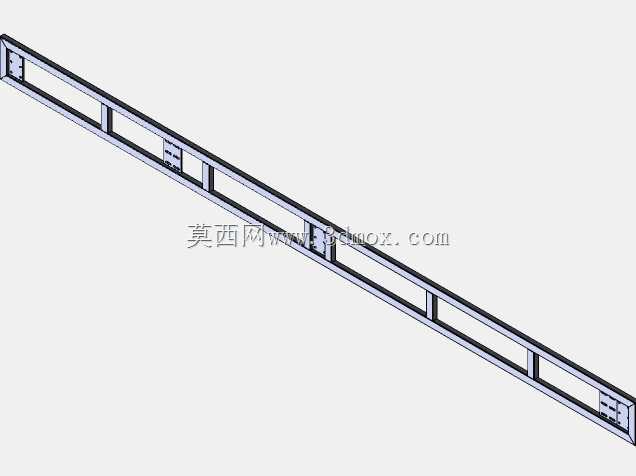

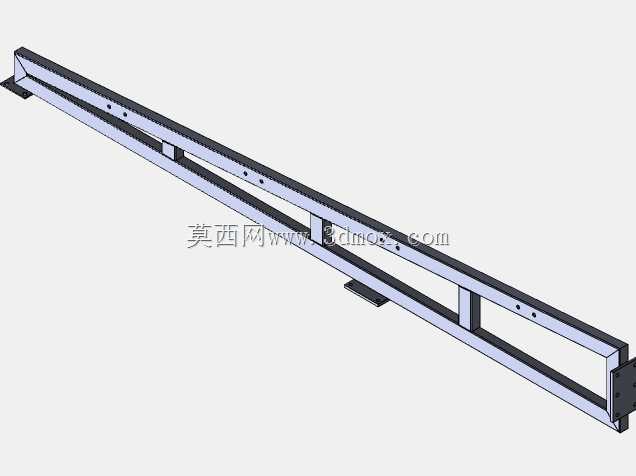

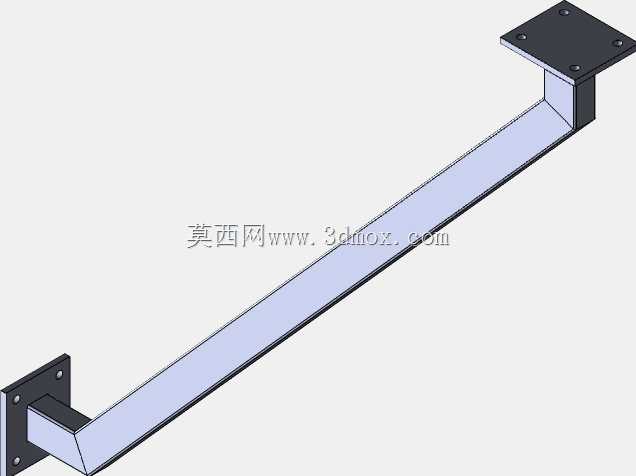

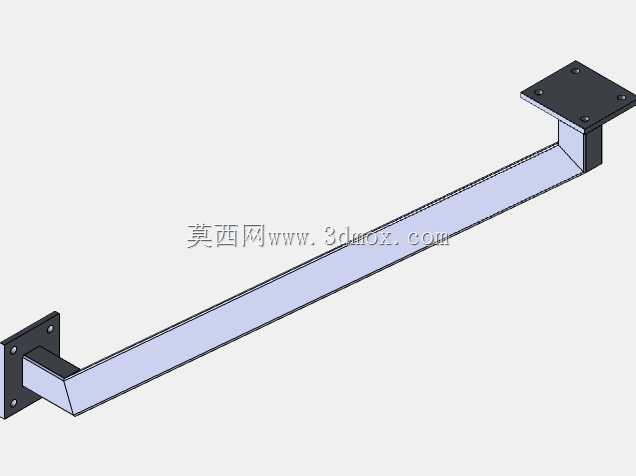

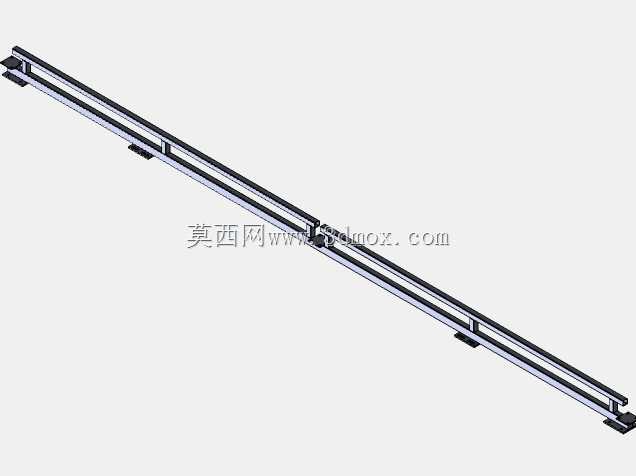

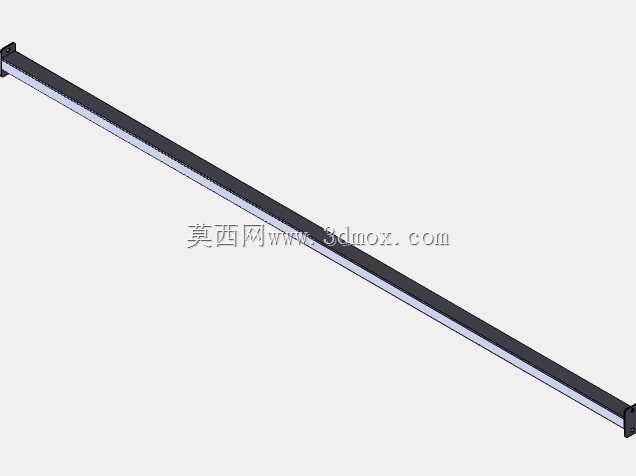

　　设计层面优先考虑了荷载传递的合理性，雨棚主受力框架采用矩形钢管焊接成型，主龙骨沿悬挑方向布置，一端通过化学锚栓与建筑主体结构的圈梁或构造柱刚性连接，另一端设置斜向支撑钢管，将雨棚端部的竖向荷载传递至地面预埋的混凝土基础上，避免悬挑端长期受荷载出现下挠变形。雨棚顶面采用半透明采光板材，框架上预留了板材安装的压条卡槽，安装时可直接将采光板嵌入卡槽后用橡胶压条固定，无需额外钻孔打胶，既能保证密封性能，也能避免钻孔位置出现应力集中导致板材开裂。

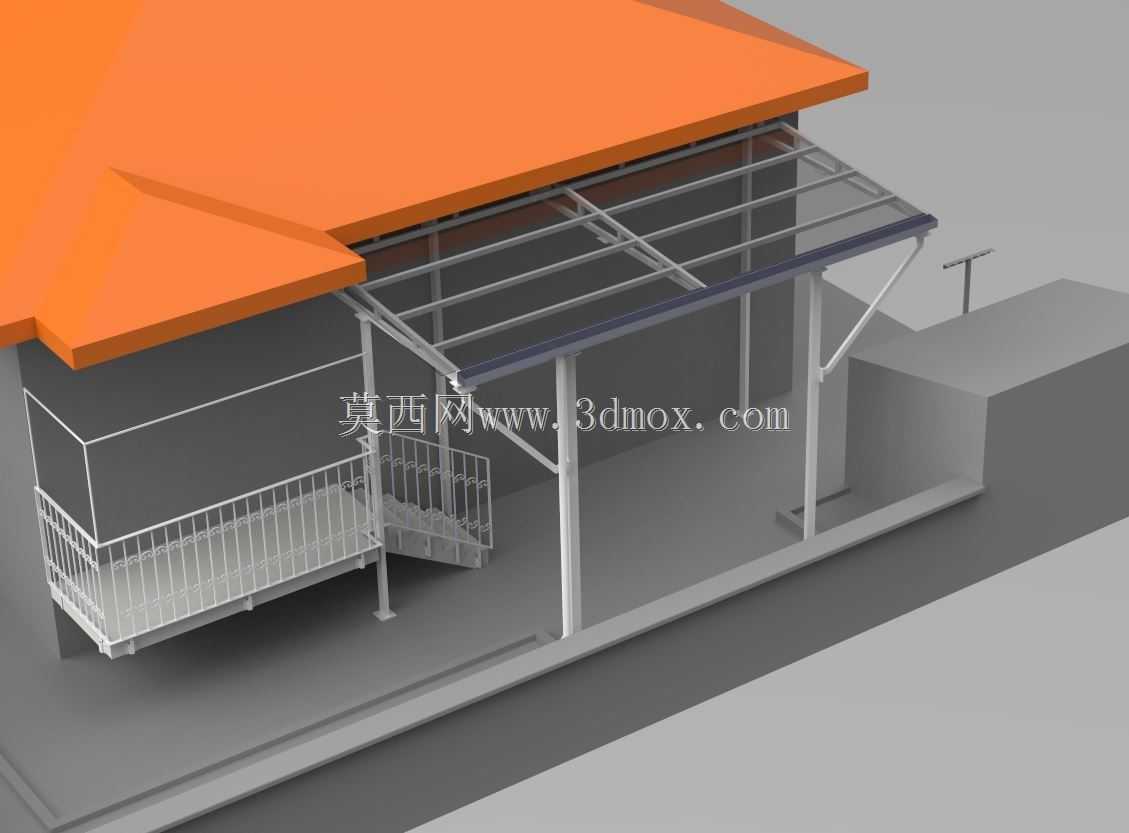

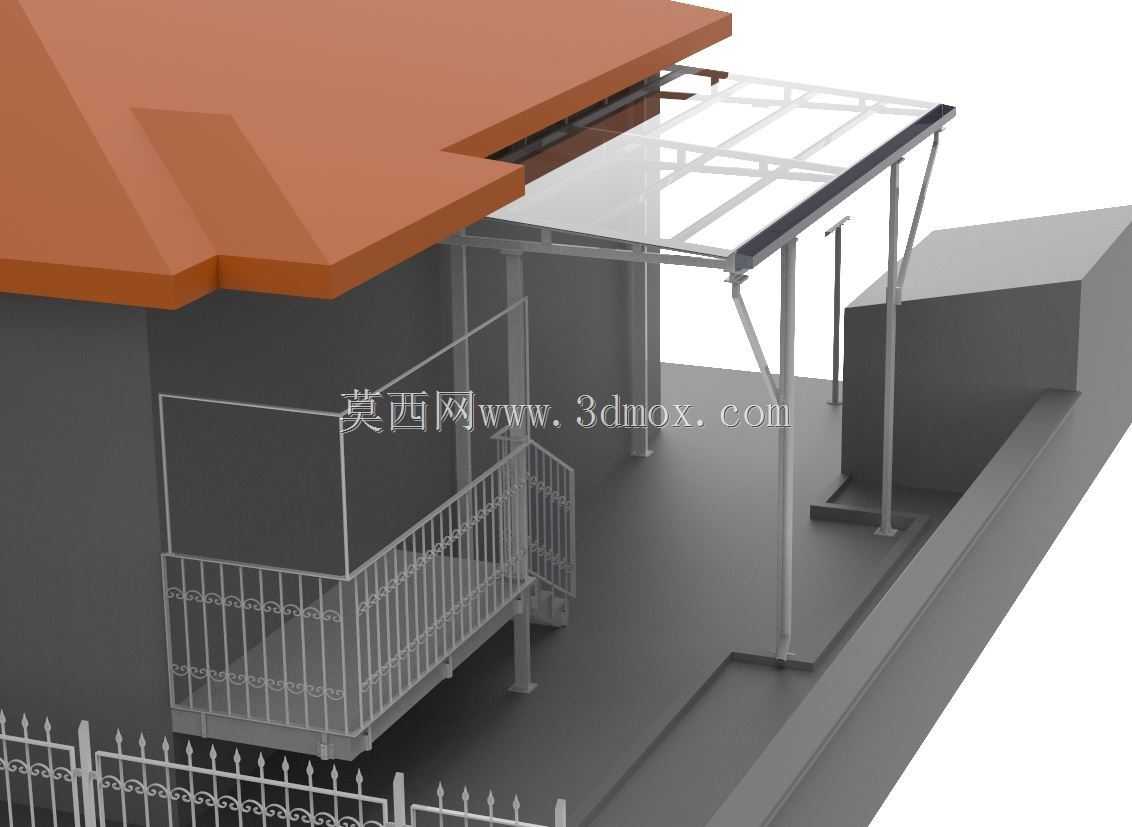

　　配套的外置金属楼梯采用双跑踏步设计，踏步板采用花纹钢板弯折成型，表面的防滑纹路可在雨天避免人员滑倒，楼梯两侧设置竖向栏杆式护栏，护栏立杆间距控制在110mm以内，符合民用建筑防护栏杆的安全间距要求，扶手采用圆管弯折成型，与立杆焊接后打磨平整，避免尖锐棱角划伤通行人员。楼梯底部设置可调节高度的支撑脚，可适配现场地面的微小高差，无需额外对地面做精细找平处理，降低现场安装的施工难度。

　　尺寸边界方面，雨棚悬挑长度控制在1.8m，刚好覆盖入口外的人行通道宽度，总长度沿建筑入口横向延伸4.2m，可同时容纳3-4人在雨棚下停留避雨；楼梯总高度匹配0.9m的室内外高差，踏步高度150mm，踏步宽度280mm，符合人体工程学的通行步幅要求，楼梯整体宽度1.2m，满足单人携带物品通行的宽度需求。安装时需注意雨棚顶面设置5%的纵向排水坡度，将雨水引导至雨棚远离入口的一侧排出，避免雨水流向入口方向；斜向支撑的地面基础需做C20混凝土浇筑，预埋钢板与支撑钢管焊接牢固，避免大风天气下结构出现晃动。护栏与楼梯踏步的连接采用螺栓固定，后期若出现护栏松动可直接紧固螺栓维护，无需整体焊接更换。雨棚框架与建筑主体连接的位置需做防水密封处理，在连接钢板与建筑墙面之间垫防水橡胶垫，避免雨水顺着连接螺栓的缝隙渗入建筑墙体内部。
