车载直流刮水驱动电机结构设计

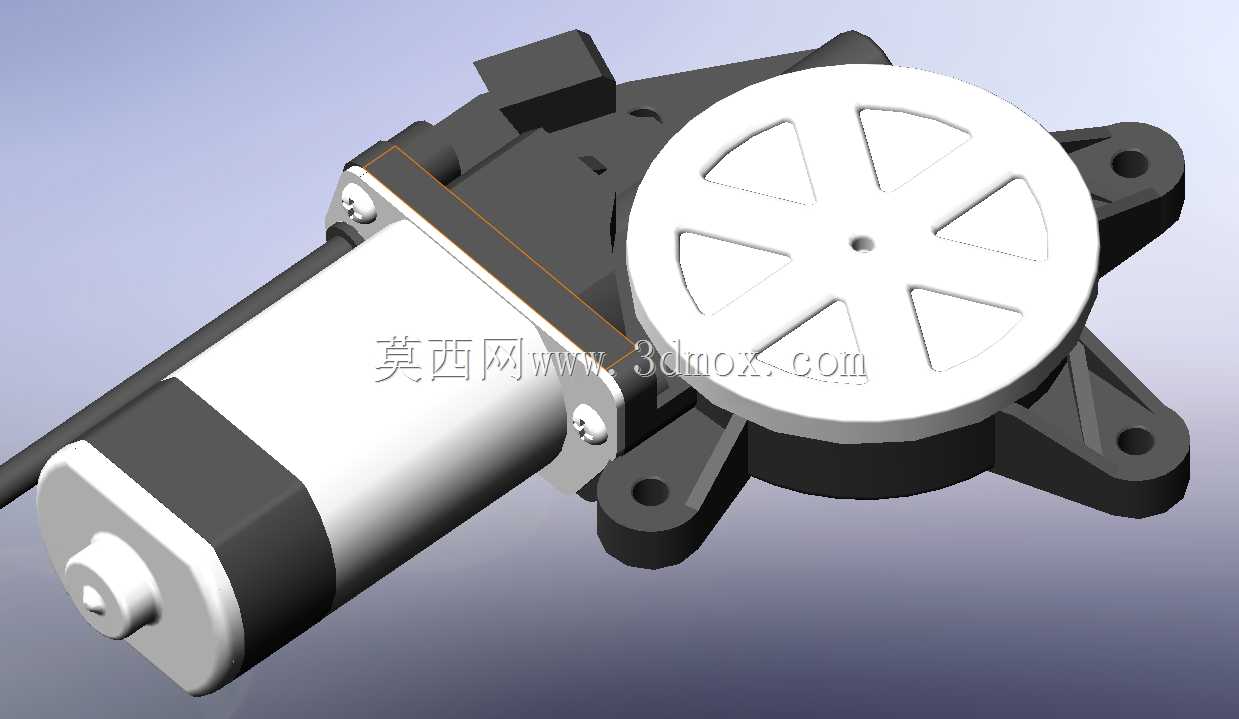

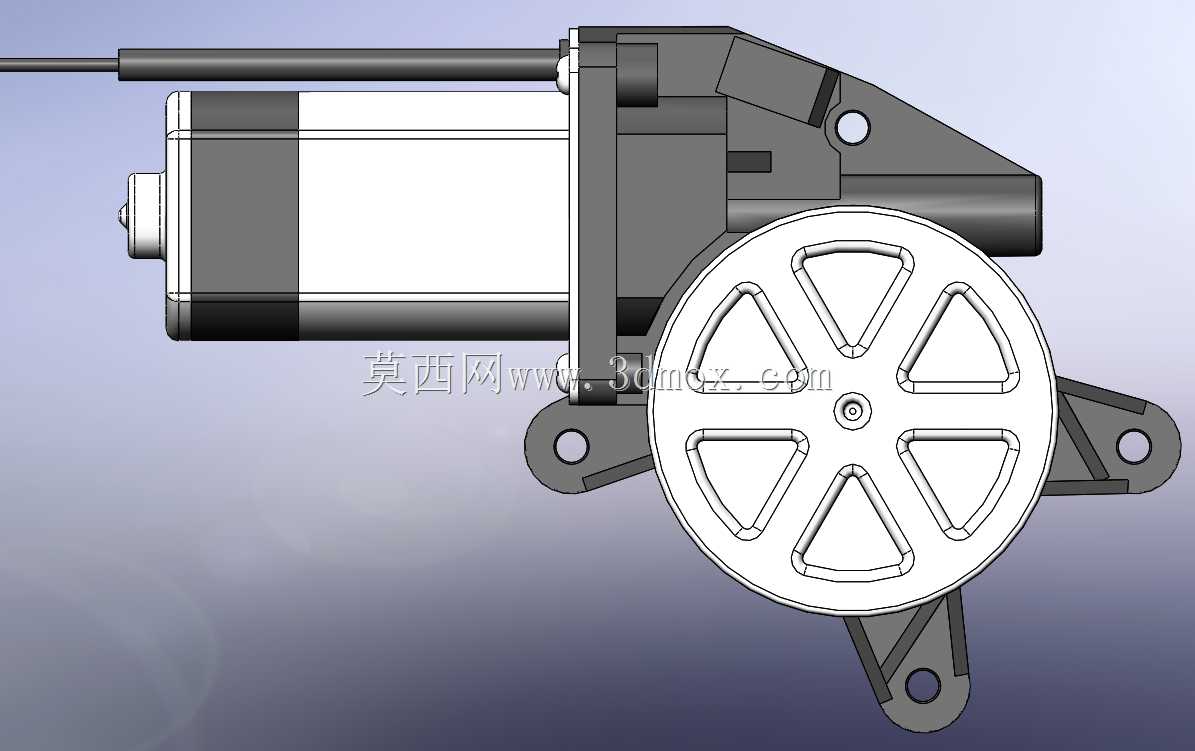

　　该款刮水驱动电机主要适配乘用车辆前风挡雨刮系统，作为雨刮执行机构的动力核心，承担将电能转化为往复摆动机械能的作用，直接驱动雨刮连杆机构带动刮臂刮片完成风挡玻璃的雨水、灰尘、污渍刮除作业，保障雨天或恶劣路况下驾驶员的前方视野清晰，是车辆主动安全配置中不可或缺的执行部件。从结构设计逻辑来看，整机采用直流有刷电机搭配蜗轮蜗杆减速机构的集成化布局，电机本体部分为圆柱状壳体，内置永磁定子与绕线转子，输出端通过蜗杆与输出侧的大直径蜗轮啮合，实现大减速比的扭矩放大，匹配雨刮作业所需的低转速大扭矩输出特性，额定输出转速适配常规乘用车辆雨刮的往复摆动频率，不会出现转速过快导致刮片跳动、或转速过慢影响刮净效率的问题。输出端采用带辐条加强的圆盘式输出座，

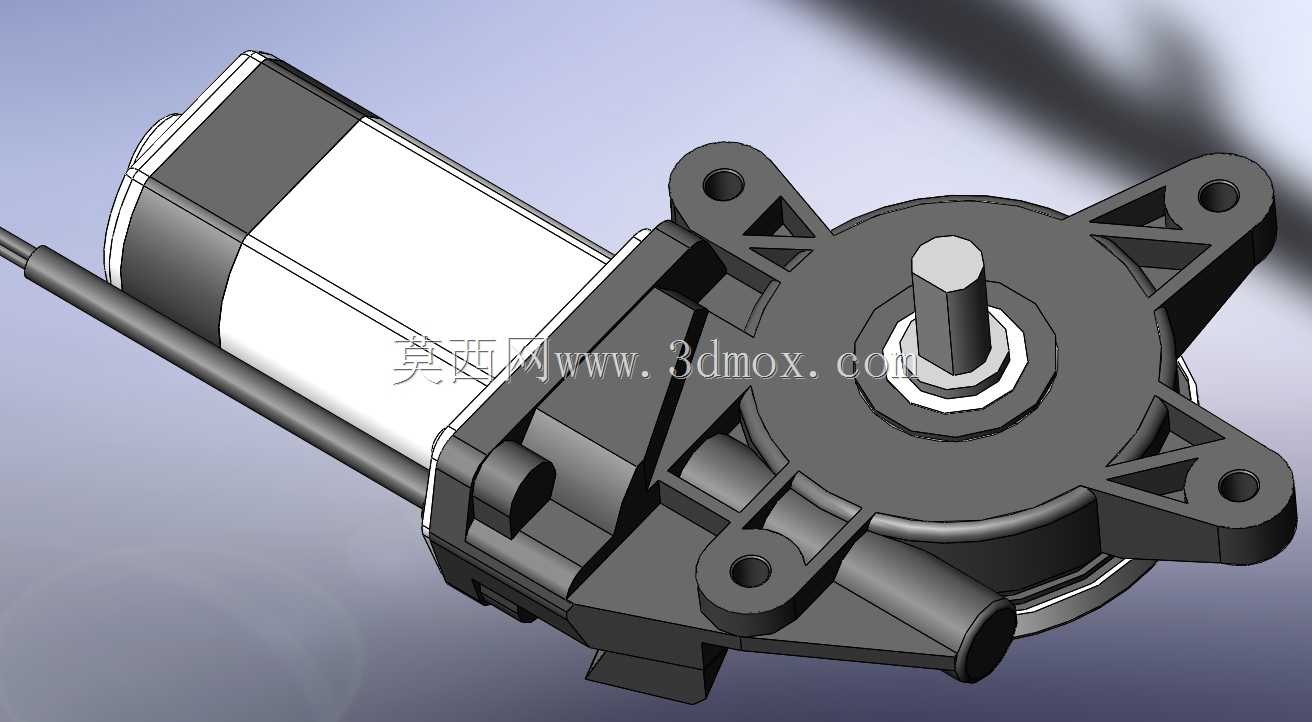

　　中心设置定位轴孔，周边预留三个呈三角分布的安装固定耳，每个固定耳上加工有贯通的螺栓过孔，安装时可通过螺栓直接与雨刮连杆支架的安装位对接，安装耳的位置度公差在设计时严格控制在0.1mm以内，避免装配后出现输出轴卡滞、运转异响的问题。整机的安装边界充分考虑车载狭小空间的布置需求，电机本体与减速箱部分呈垂直布局，整体轮廓紧凑，侧边预留的线束接插件为卡扣式快插结构，可直接与车辆线束端的对接插头锁紧，避免车辆行驶过程中震动导致接插件松脱断电。在功能特性设计上，该电机内置复位停位结构，当雨刮开关关闭时，输出轴会自动带动雨刮臂回到风挡玻璃下沿的初始停靠位置，不会出现刮片停在风挡视野区影响驾驶视线的情况；输出扭矩留有足够的冗余量，

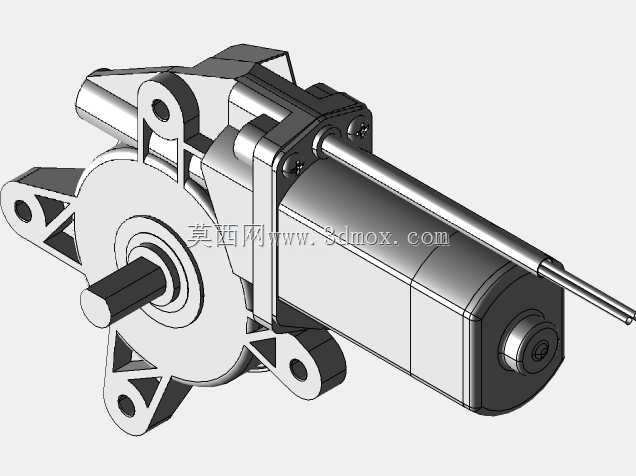

　　可应对低温环境下刮片与玻璃粘连、玻璃表面积雪等大负载工况，不会出现电机堵转烧蚀的问题。整机外壳采用耐候性工程塑料与金属端盖结合的设计，金属端盖部分承担电机本体的散热与结构强度需求，塑料壳体部分覆盖减速箱与接插件区域，可抵御车载环境下的泥水飞溅、温湿度变化带来的腐蚀问题，防护等级满足车载零部件的通用使用要求。从三维建模的细节处理来看，模型完整还原了整机的装配关系，包括电机壳体的固定螺丝点位、输出座的辐条减重结构、安装耳的螺栓孔倒角、接插件的卡扣轮廓都做了精准复刻，可直接用于雨刮系统的布置干涉检查、连杆机构的运动仿真校核，也可作为车载小功率减速电机的设计参考样本，帮助结构设计人员快速掌握同类集成式减速电机的布局思路与安装接口设计逻辑。在实际选型匹配过程中，设计人员可直接参考该模型的安装孔位尺寸、输出轴中心高度、整机外轮廓尺寸，快速完成雨刮系统在机舱内的布置校核，无需反复测量实物样件的尺寸参数，大幅缩短前期开发阶段的布置验证周期。
