工业用片状介质过滤系统结构设计

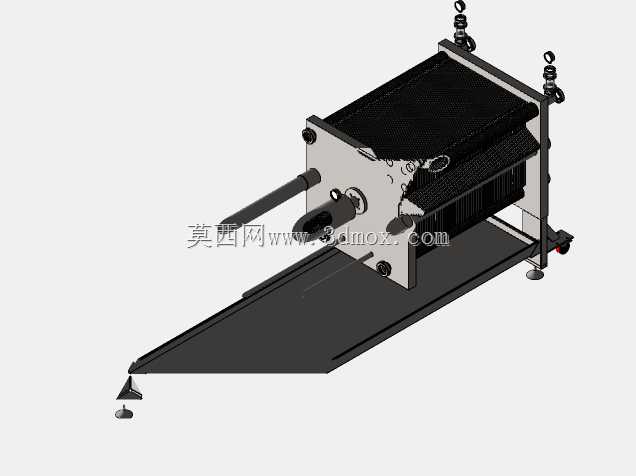

　　在流体处理相关的工业场景里，过滤环节是保障介质纯度、保护下游设备的核心工序，这套片状结构的过滤系统，主要针对低压流体输送管路中的杂质截留需求设计，可适配净水处理、轻工制程流体循环、小型化工料液前置过滤等多个场景，相比传统的绕线滤芯、熔喷滤芯过滤装置，片状过滤结构的容杂空间分布更均匀，后期维护更换过滤介质的操作门槛更低，不需要额外的专用拆装工具就能完成滤芯更换作业。从结构设计逻辑来看，这套过滤系统采用了模块化的拼装思路，主体承压外壳采用板材折弯焊接成型，相比铸造成型的过滤壳体，板材拼接的结构生产周期更短，可根据实际工况的流量需求灵活调整壳体的容积大小，不需要重新开模就能适配不同通径的管路接口。壳体的进出水口采用同轴对称布置，

　　安装时可以直接串接在水平敷设的管路上，不需要额外做变向调整，安装基准面设置在壳体底部的支脚位置，支脚预留了标准的螺栓安装孔，可直接固定在设备机架或者混凝土基础上，安装边界的预留尺寸只需要在设备两侧留出单块片状滤芯的抽拉空间即可，不需要预留整根滤芯的轴向抽出距离，对于安装空间局促的机柜内部、集成式流体处理工作站场景适配性更好。过滤核心采用多片平行布置的片状过滤介质，介质通过密封卡槽固定在壳体内部的导流隔板上，每片过滤介质的两侧都设置了独立的流道，待过滤的流体从进水口进入腔体后，会均匀分配到每片过滤介质的进液侧，透过滤材的洁净流体通过隔板另一侧的集流腔汇总到出水口流出，被截留下来的杂质会沉积在每片滤材的迎流面以及壳体底部的沉渣区，

　　设备运行一段时间后，只需要打开壳体侧面的快开压盖，就能逐片抽出片状过滤介质进行冲洗或者更换，相比传统的抽拉式整根滤芯，单片滤材的重量更轻，单人就能完成维护作业，不需要额外的吊装辅助。在密封结构的设计上，快开压盖和壳体之间采用了嵌入式的橡胶密封条，压盖通过周边的快拆卡扣实现压紧，不需要逐个拧动多组螺栓就能实现密封，密封承压能力可以满足常规1.0MPa以下的低压流体工况需求，针对有轻微腐蚀的流体场景，只需要更换对应耐蚀材质的板材壳体和密封胶条就能适配，不需要改动整体的结构框架。壳体上还预留了压差检测接口，可外接压差传感器来实时监测滤材的堵塞情况，当进出水口的压差达到设定阈值时，就提示需要维护更换滤材，

　　避免因为滤材堵塞导致管路通流能力下降，影响整个系统的运行效率。从实际使用的角度出发，这套过滤系统的流道设计做了圆弧过渡处理，避免了内部直角结构造成的流道死角，减少了杂质在壳体内壁的残留堆积，降低了维护时的内部清理工作量，底部的沉渣区还预留了排污口，日常维护时不需要打开压盖，就能通过排污口排出沉积的大颗粒杂质，延长滤材的整体使用寿命。在结构强度校核层面，板材壳体的壁厚根据承压需求做了对应选型，焊接位置做了圆角过渡处理，避免应力集中造成的焊缝开裂问题，支脚的位置做了加强筋补强，即使设备满水运行，也不会出现壳体变形、支脚失稳的问题。和同规格的袋式过滤器相比，这套片状过滤结构的滤材平铺面积更大，相同容积下的有效过滤面积提升了近40%，初始运行的压损更低，对于流量波动较大的工况适配性更强，不会因为短时间的流量升高导致滤材击穿问题。在三维建模的过程中，所有的板材拼接位置都预留了合理的焊接余量，密封卡槽的尺寸公差按照机械密封的常规配合公差设定，既可以保证滤材安装后的密封效果，又不会因为公差过紧导致滤材拆装困难，所有的安装孔位都做了同轴度校验，避免现场安装时出现孔位错位无法装配的问题。
