带球形凸台异形安装固定冲压钣金件

　　该冲压钣金件属于小型五金安装固定类零件，核心应用场景集中在小型机电设备内部的元器件承托、线路板辅助定位、小型功能模块的安装固定场景，常见于消费电子内部结构、小型通讯终端内部装配、低压电控盒内的元件限位场景，也可适配部分小型自动化设备内的轻载模块安装需求，替代传统的平面安装片解决局部需要避让或凸起承托的装配痛点。

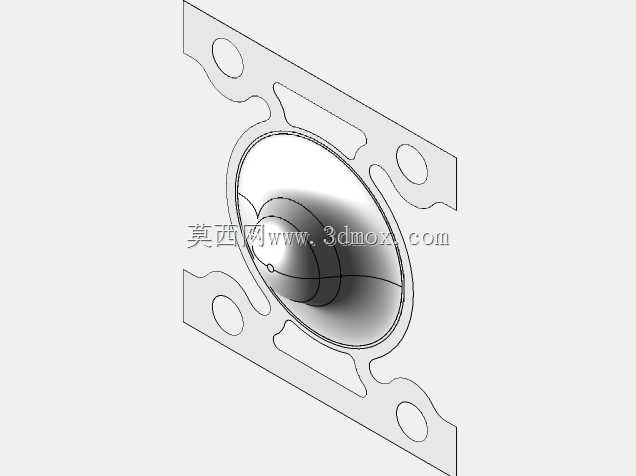

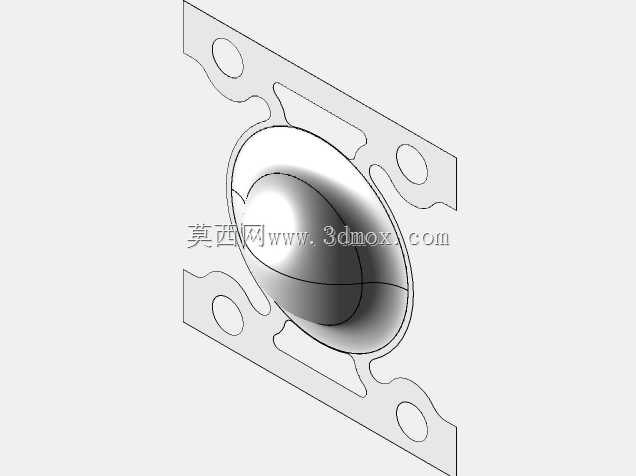

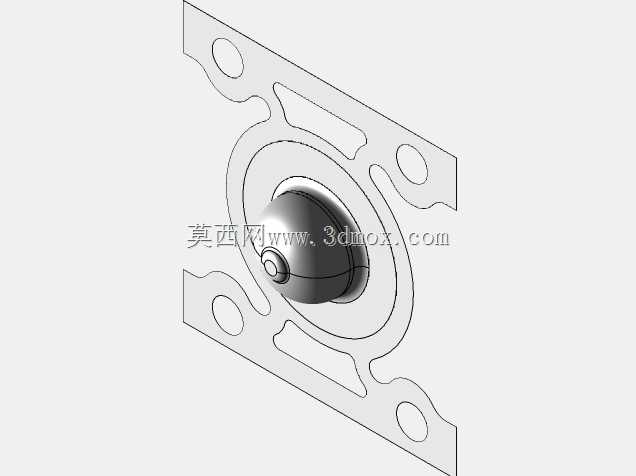

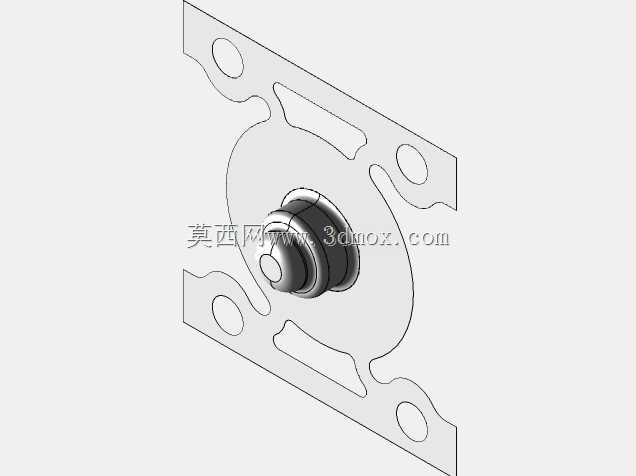

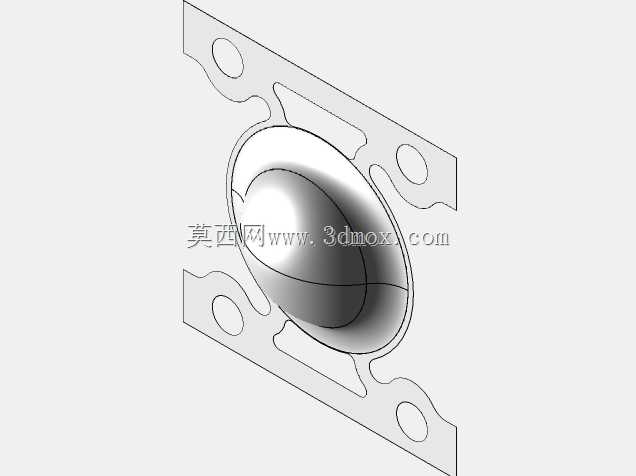

　　零件整体采用薄金属板材经连续冲压工艺成型，主体为异形片状结构，两侧延伸出带安装孔的固定耳位，四个安装孔位的中心距经过严格公差匹配，可直接适配对应规格的自攻螺丝或M2/M2.5规格的机牙螺丝完成锁附，安装时无需额外加工定位孔，直接对应设备壳体上的预装柱位即可完成快速装配，能有效减少产线装配时的对位调整时间，提升批量装配效率。零件中部的球形凸台是核心功能结构，该凸台采用一体拉伸成型工艺，无拼接焊缝，凸台的球面弧度经过反复校核，既可以为被承托的圆形元器件提供贴合的支撑面，避免平面支撑带来的局部应力集中压伤元件外壳，也可以在装配时起到自动对心的作用，当元件放置到凸台位置时，可顺着球面弧度自动滑入定位中心，降低人工装配的对位难度。

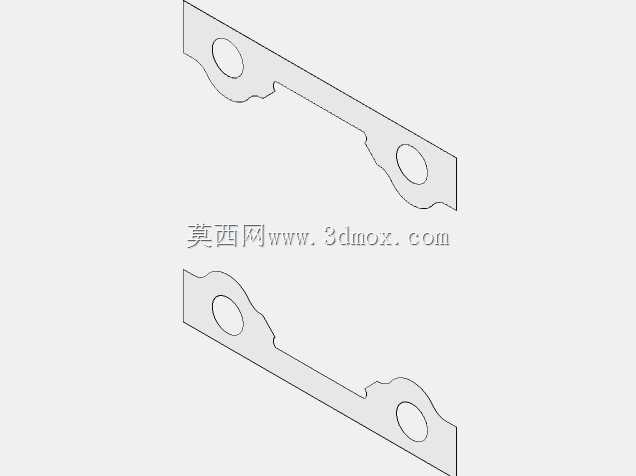

　　从设计思路来看，该零件没有采用常规的矩形平板加凸包的保守结构，而是将两侧的固定耳位做了异形切边处理，切边轮廓完全避让开设备内部相邻的其他元器件，避免装配后与周边的电容、接线端子、排线等结构产生干涉，固定耳与中部凸台之间的过渡区域做了阶梯式的压筋处理，压筋深度与板材厚度保持1:1的比例，在不增加板材厚度的前提下将零件整体的结构刚性提升40%以上，避免锁附螺丝时零件产生翘曲变形，也能承受被固定元件的长期静载荷，不会出现长时间使用后凸台下陷、固定松动的问题。零件上的所有开孔均采用精冲工艺成型，孔壁无毛刺，安装孔的位置度公差控制在±0.05mm以内，可满足自动化锁螺丝设备的装配精度要求，不需要后续人工去毛刺工序，适配规模化量产的工艺要求。

　　安装边界方面，零件整体的最大外轮廓尺寸适配小型设备的内部狭窄安装空间，两侧固定耳的外边缘间距控制在常规小型电控盒的内部安装柱位间距范围内，凸台的凸起高度经过精确计算，装配后凸台顶面与设备壳体上盖的内表面预留0.2mm的安全间隙，不会出现顶壳、装配间隙不均的问题，零件的板材厚度选用常规冲压常用的薄钢板规格，既保证足够的结构强度，也不会占用过多的内部空间，适配大部分小型电子、通讯类产品的内部堆叠设计要求。零件表面无额外的凸起焊钉、铆接柱等结构，所有结构均为一体冲压成型，生产时可采用连续模高速冲压，单批次生产效率高，单件成本低，适合大批量配套使用。在实际选型使用时，需要注意该零件的凸台承托面为球面结构，仅适配底部为对应弧形轮廓的元器件，若用于平面元件的承托，需要在凸台表面加装适配的缓冲垫片，避免接触面积过小导致的固定不稳。零件的固定耳位做了圆角处理，所有外露边缘均无锐边，装配时不会划伤操作人员的手部，也不会割伤内部的连接排线，提升产品装配和后续维护的安全性。
