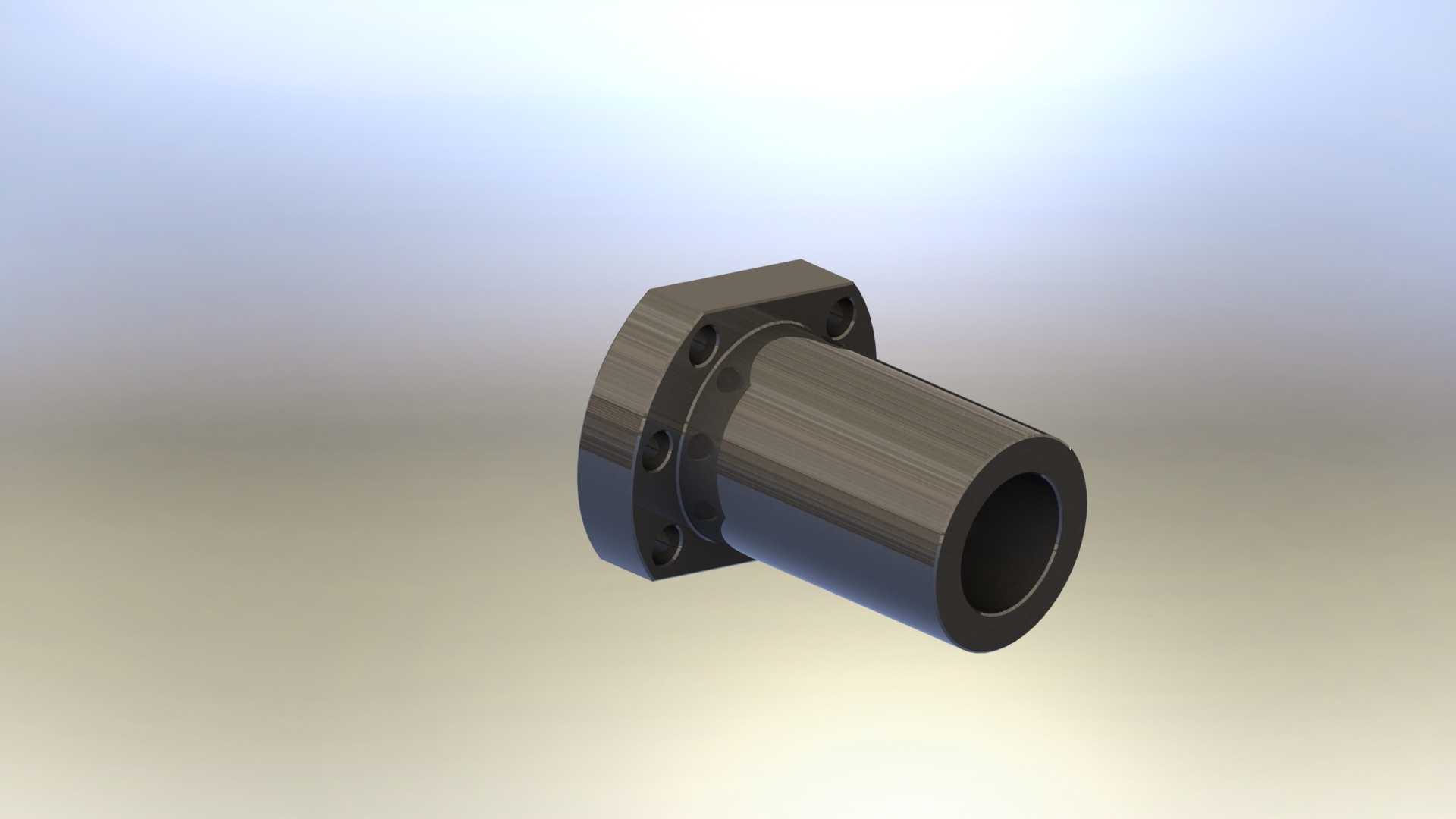

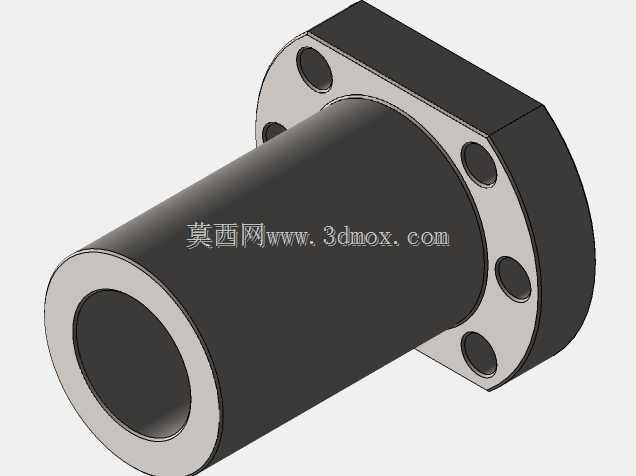

法兰型单螺母滚珠丝杠3210结构

　　做非标设备结构设计快十二年，经手的直线进给方案没有一百也有八十，3210规格的法兰型滚珠丝杠是我在中负载直线进给工位里选型频率很高的一款部件，这次的三维结构完全按照实际量产的安装尺寸做的全参数化建模，不管是拿来做设备方案布局校核，还是拆件做工程图出加工件，都能直接复用，不用反复调整安装边界。很多刚入行的工程师选丝杠的时候总盯着额定动载荷、导程精度这些纸面参数，忽略了安装端的结构匹配，最后到装配的时候才发现法兰孔对不上安装座，或者螺母筒身和周边的拖板、护罩产生干涉，返工调整结构耽误项目进度，这个模型在建模的时候就把实际装配需要预留的边界都做了还原，能帮大家在方案阶段就规避掉这类低级问题。

　　先讲实际应用场景，这款3210法兰滚珠丝杠常用在数控车床的X/Z轴进给、立式加工中心的Z向配重辅助进给、非标自动化点胶设备的直线工位、光伏组件叠焊机的输送进给、包装机械的横封纵封工位进给这些地方，32的公称直径搭配10mm的导程，刚好卡在中负载、中快移速度的需求区间——额定动载荷能覆盖大部分100kg以内的轴向负载工况，10mm导程搭配常见的2000转伺服电机，快移速度能到20m/min，完全能满足绝大多数通用工业设备的进给速度要求，不会出现导程太小快移速度上不去，或者导程太大伺服扭矩不够、进给精度丢步的问题。

　　从功能特性来说，这款是内循环法兰单螺母结构，相比外循环的螺母，筒身外径更小，径向安装占用空间更紧凑，适合安装空间受限的拖板结构；法兰端的安装孔是通孔设计，直接用内六角螺丝就能把螺母锁死在移动拖板的安装面上，相比圆螺母加键的连接方式，装配效率更高，同轴度也更容易保证，不会出现螺母安装偏斜导致丝杠运行卡滞、磨损加快的问题。螺母内部的滚珠返向器是内置式结构，运行过程中没有外凸的返向器部件，不用担心和周边的丝杠护罩、行程限位开关产生刮碰，运行噪音也比外循环结构低2-3个分贝，适合对设备运行噪音有要求的车间工况。

　　设计思路上，建模的时候完全遵循机械设计手册里滚珠丝杠的安装尺寸规范，法兰端的六个安装孔均匀分布在法兰盘上，孔位的分度圆直径、通孔直径、法兰盘厚度都和量产的标准件完全一致，螺母筒身的外径、长度，以及丝杠轴端的预留安装位（虽然这个模型里只做了螺母主体，但对应的安装基准面都做了参考几何），都能直接和标准的丝杠支撑座、螺母座做装配配合，不用额外做适配修改。很多网上找的丝杠模型要么把法兰厚度做薄了，要么把安装孔的分度圆做小了，装配的时候螺丝穿不进去，或者法兰面和安装座贴合不严，这个模型在建模的时候特意核对了三个主流厂商的3210法兰螺母样本尺寸，把不同厂商的尺寸公差带做了居中处理，不管选哪个品牌的同规格丝杠，这个模型都能适配布局。

　　外形尺寸与安装边界这块，要重点给做结构设计的同行提个醒，这款螺母的法兰盘外径比筒身外径大出一圈，做螺母座安装槽的时候，槽的内径要比筒身外径大0.2-0.3mm的间隙，槽的深度要比法兰厚度小0.1mm，这样锁螺丝的时候能把法兰紧紧压在安装座的基准面上，保证螺母和丝杠的同轴度；法兰上的安装孔是通孔，选型螺丝的时候要注意螺丝长度不能超出法兰面太多，不然螺丝尾部会顶到拖板的背面，或者和丝杠运行路径上的其他部件干涉；另外螺母的筒身端面到法兰背面的距离也要留够，不要在拖板上做太高的凸台挡住筒身的轴向移动，避免丝杠走到行程极限的时候出现撞机。还有个容易忽略的点，内循环螺母的返向器是在筒身内部，但是螺母的外径公差是g6级，做安装座的孔的时候要按照H7的公差来加工，配合间隙控制在0.02-0.04mm之间，既能保证装配顺畅，又不会因为间隙太大导致螺母偏斜，影响进给精度和丝杠使用寿命。

　　实际选型的时候还要注意，3210的丝杠如果是做竖直安装的Z轴，一定要搭配抱闸电机或者平衡气缸，不然断电的时候拖板会因为自重下滑，出现安全隐患；水平安装的话，支撑端要选用固定支撑+浮动支撑的组合，固定端用一对角接触球轴承背对背安装，承受轴向和径向载荷，浮动端用深沟球轴承，补偿丝杠热胀冷缩的伸长量，避免丝杠运行过程中因为热变形出现弯曲抖动。这个模型在建模的时候也把这些安装对应的参考基准做了出来，大家在做装配的时候可以直接把支撑座、电机座、联轴器这些标准件和这个螺母装配到一起，快速完成整个进给轴的布局，不用反复核对尺寸。
