LMEF08UU法兰型直线运动轴承结构

　　做自动化设备结构设计的工程师，对法兰型直线轴承的选型和应用都不会陌生，这款带圆形法兰的直线运动轴承，是轻载直线往复传动场景里非常常用的导向元件。从实际设备应用来看，这类轴承常出现在3C电子组装工位的滑台导向、小型包装设备的推料机构、检测设备的探针升降模组、医疗实验设备的取样移动架这类对安装空间要求紧凑、传动阻力要求低的场合，相比不带法兰的直线轴承，一体化的圆形法兰结构省去了额外的轴承座加工和安装工序，能直接通过法兰上的安装孔把轴承固定在设备立板或者安装面上，装配效率更高，也减少了分体装配带来的同轴度误差。

　　从功能特性上看，这款轴承属于双密封UU结构的直线轴承，内置的钢球保持架能让钢球在滚道内顺畅循环，实现轴类零件的低摩擦直线往复运动，双密封结构可以阻挡设备运行环境里的粉尘、碎屑进入轴承内部滚道，延长轴承的维护周期和使用寿命，适合多数普通工业车间的使用环境，不需要额外加装复杂的防尘防护结构。设计这类轴承的三维模型时，首先要保证法兰安装面与轴承内孔轴线的垂直度，这直接关系到安装后光轴运行的顺畅度，如果垂直度偏差过大，会导致光轴卡滞、磨损加快，甚至出现运动卡顿的问题；其次法兰上的四个安装孔位置度要严格控制，要和常用的安装孔位参数匹配，避免出现安装时孔位对不上的问题；轴承内孔的尺寸公差要按照直线轴承的标准配合公差设计，和配套的导向光轴采用间隙配合，保证钢球滚动时的预紧力适中，既不会因为间隙过大出现运动晃动，也不会因为过盈导致摩擦阻力陡增。

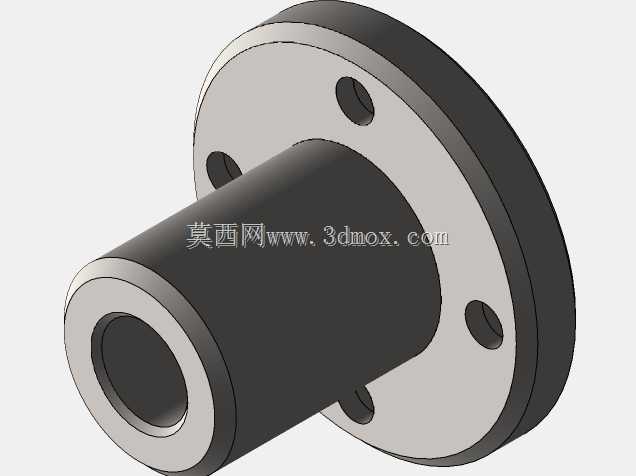

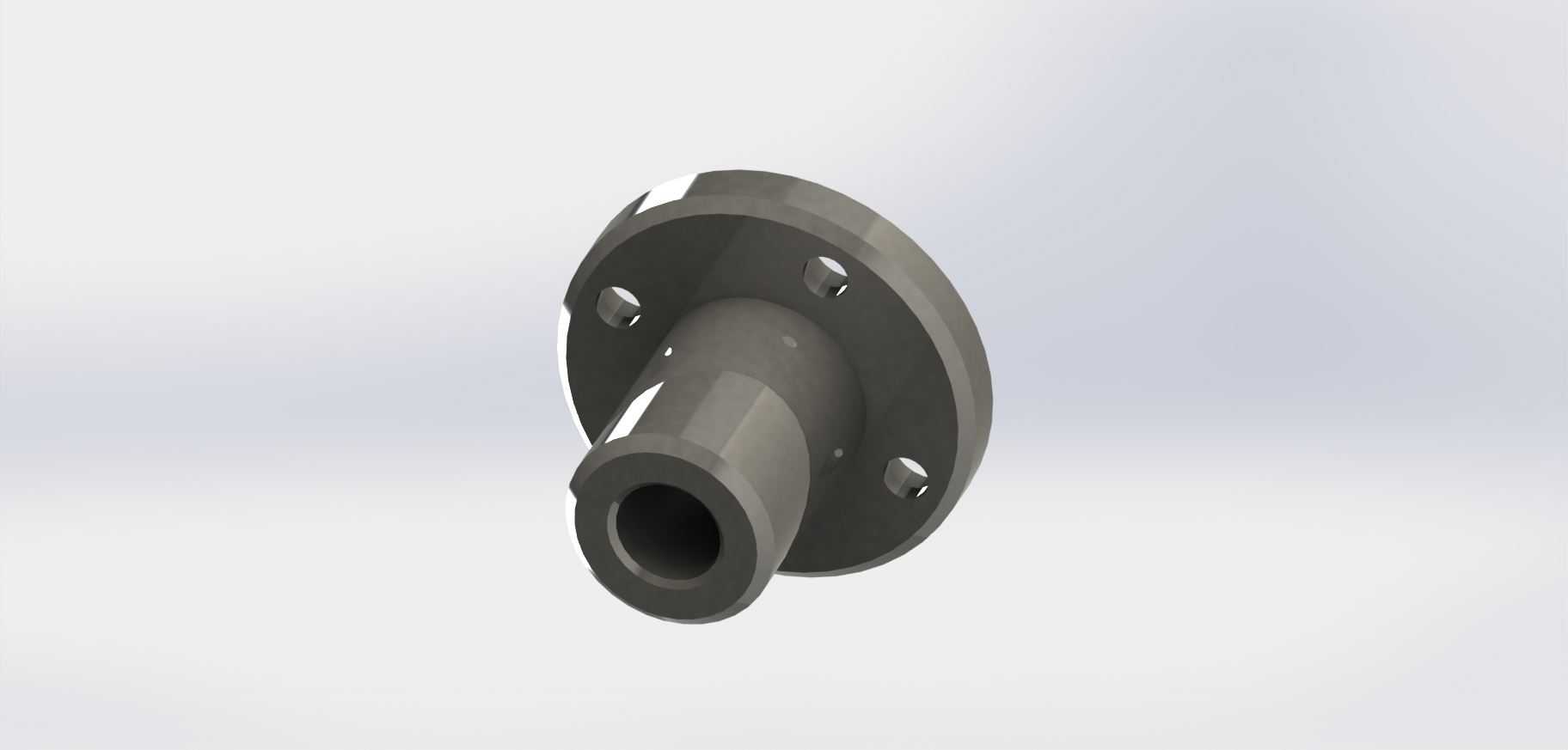

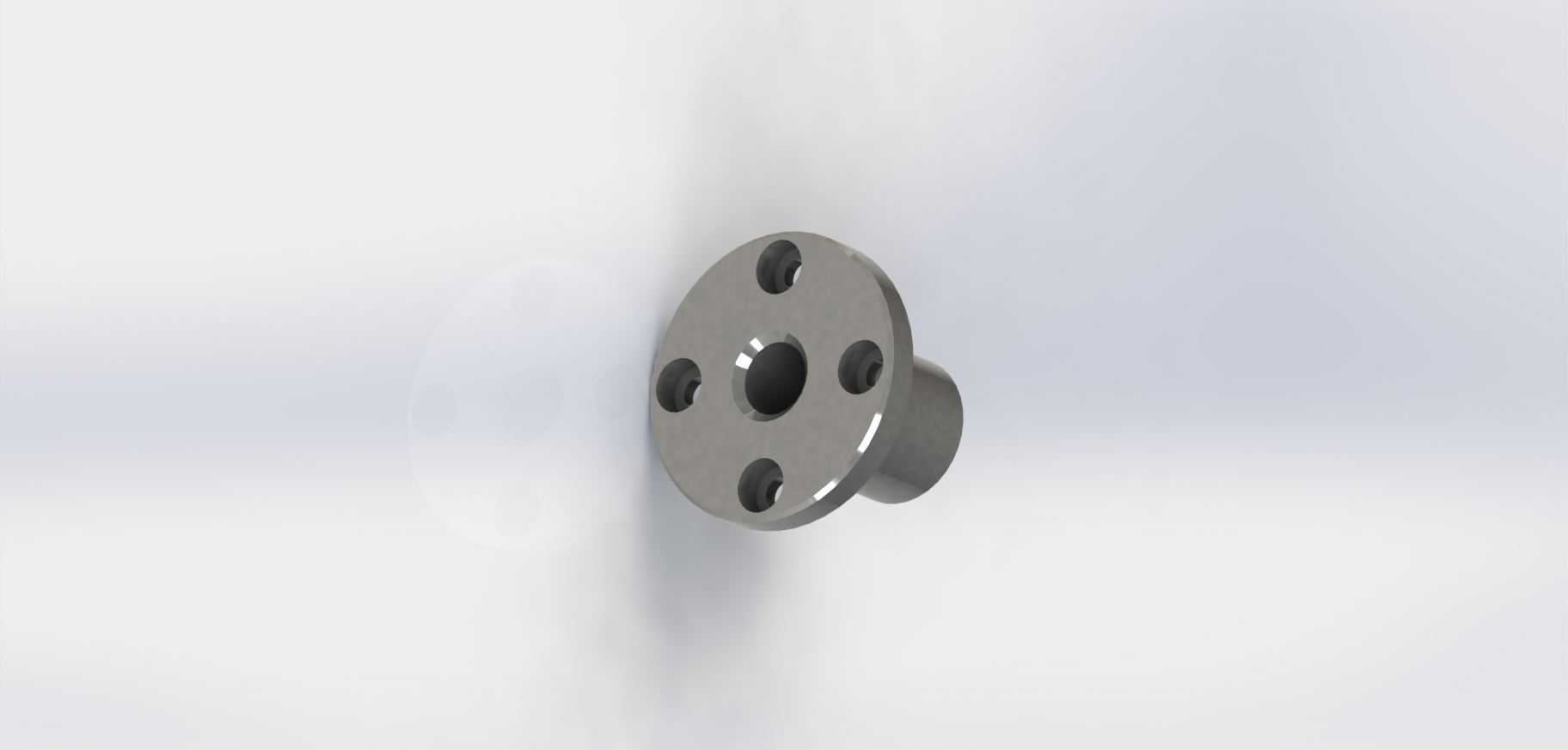

　　从安装边界尺寸来看，这款轴承的主体为圆筒状结构，一端延伸出圆形法兰盘，法兰盘上均匀分布四个沉头安装孔，安装时只需要在设备安装板上加工出和轴承外径匹配的安装通孔，将轴承主体穿入通孔后，法兰端面贴紧安装板表面，再用螺丝穿过法兰孔锁紧即可完成固定，不需要额外设计轴承座的止口结构，对于薄型安装板的场景适配性很好。轴承的内孔适配公称直径8mm的直线光轴，设计选型时要注意配套光轴的表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，这样才能保证轴承的使用寿命和运动精度，如果光轴硬度过低或者表面粗糙，会快速磨损轴承内部的钢球和滚道，导致传动精度下降、间隙变大。在实际的机构设计中，这类法兰直线轴承通常成对使用，两根平行的光轴两端分别固定在设备的支架上，两个轴承分别套装在两根光轴上，再和移动负载的安装板连接，就能实现稳定的直线导向，相比直线导轨的组合，这种光轴加法兰直线轴承的方案成本更低，安装调试更简单，适合行程不长、负载不大、精度要求中等的直线运动场景。建模过程中要注意还原轴承端部的密封槽结构、法兰的倒角细节、钢球循环槽的外部轮廓，这些细节虽然不影响整体的装配干涉检查，但在做设备装配仿真和工程图导出时，能更真实地反映零件的实际形态，方便后续的BOM统计和装配工艺制定。另外要注意，这类轴承属于标准外购件，建模时不需要绘制内部钢球和保持架的详细结构，只需要把外部安装尺寸、配合尺寸做准确就可以满足结构设计的需求，过度细化内部结构反而会增加装配体的文件大小，影响软件的运行流畅度。
