法兰型滚珠丝杠螺母副结构设计

　　这款法兰式滚珠丝杠螺母的结构设计，核心围绕直线传动场景的高精度需求展开，在数控进给、精密定位类设备的传动链路中，这类部件承担着将旋转运动转化为直线运动的核心功能，相比传统滑动丝杠副，其滚动摩擦的传动形式能将传动效率提升至九成以上，同时大幅降低低速进给时的爬行问题，是精密传动链路里不可替代的基础部件。

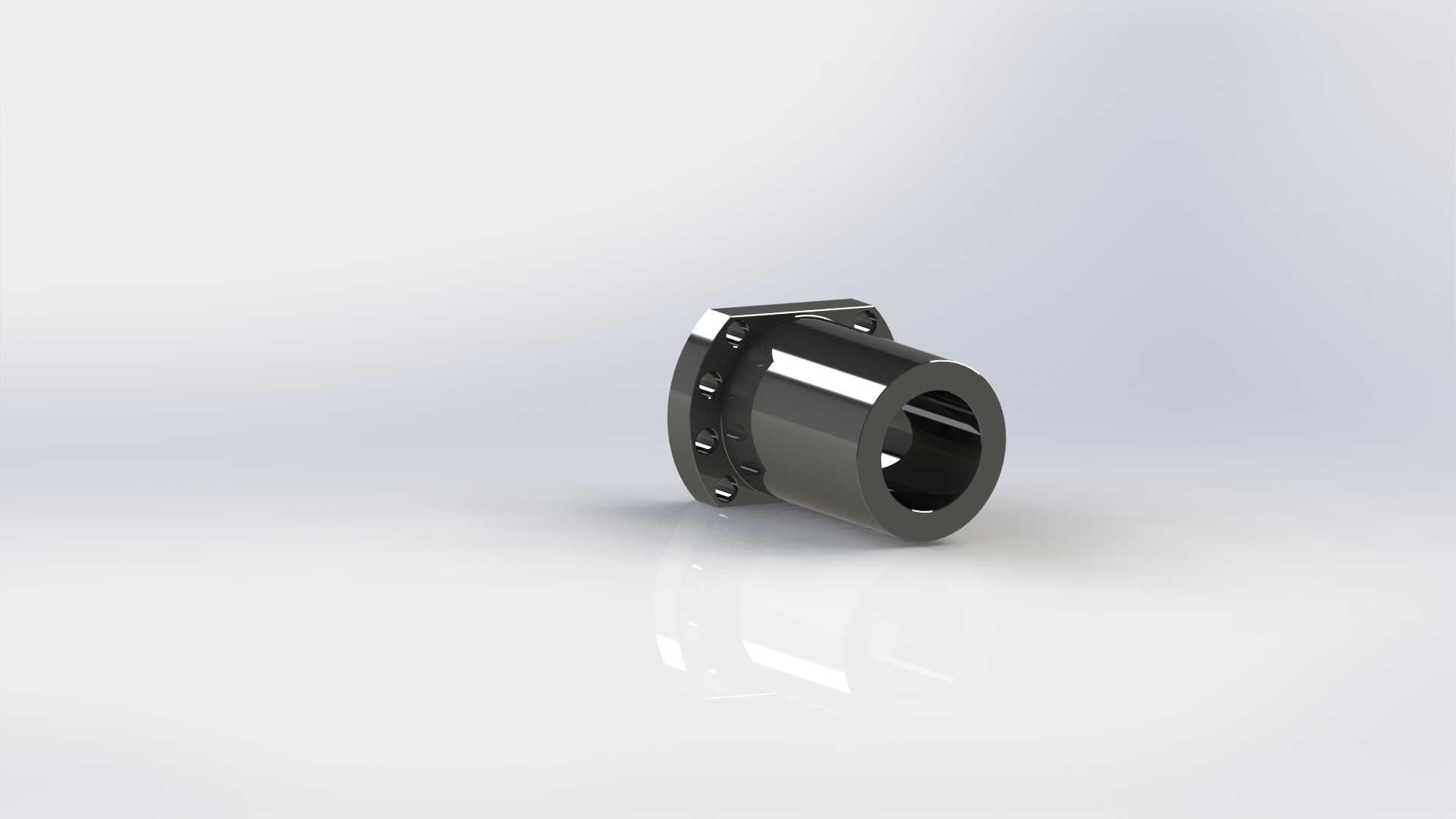

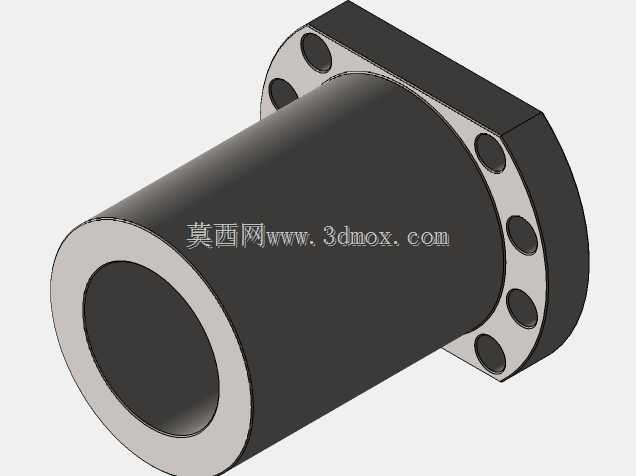

　　从实际安装边界来看，这款螺母采用一体式法兰安装结构，法兰端面上预留了均匀分布的螺栓过孔，安装时可直接通过内六角螺栓将螺母本体固定在移动滑台的安装面上，无需额外设计螺母座的抱紧结构，能有效缩减移动部件的轴向安装尺寸，对于安装空间紧凑的小型滑台、桌面级数控设备而言，这种结构能大幅降低安装座的加工难度，同时避免抱紧式安装带来的螺母同轴度偏差问题。螺母主体的外圆做了等直径光面设计，在部分需要加装防尘圈、刮屑板的应用场景中，可直接在光面外圆上配套安装密封组件，无需额外加工密封槽位，适配性更强。

　　从功能特性层面看，这款螺母的内部滚道采用圆弧面接触设计，钢珠在滚道与丝杠轴之间形成滚动摩擦副，滚道的曲率半径经过匹配设计，能在额定动载荷范围内保证钢珠与滚道的接触应力处于合理区间，避免长期往复运动下出现滚道点蚀、钢珠磨损过快的问题。螺母端部设计有循环回流装置，能让钢珠在滚道内完成闭合循环，保证传动过程的连续性，不会出现钢珠卡滞、传动顿挫的问题，在频繁换向的进给场景中，这种顺畅的循环结构能有效降低反向间隙，提升重复定位精度。

　　设计过程中，首先要匹配对应公称直径的丝杠轴滚道参数，保证螺母滚道与丝杠滚道的导程、接触角完全匹配，否则会出现钢珠装配卡滞、传动阻力过大的问题。法兰端面与螺母轴线的垂直度是设计中的关键形位公差，安装时法兰端面直接贴合滑台安装面，若垂直度超差，会导致螺母轴线与丝杠轴线出现偏角，不仅会加剧滚道磨损，还会大幅增加传动阻力，甚至出现运行异响。螺母的内孔与外圆的同轴度也需要严格控制，避免装配后出现偏心导致的丝杠弯曲变形。

　　在实际应用场景中，这类法兰型滚珠丝杠螺母常被用在小型数控雕刻机的Z轴进给、3D打印设备的运动轴传动、自动化点胶设备的定位滑台、电子组装设备的 pick and place 机构中，这类场景普遍对安装空间、传动精度、运行噪音有较高要求，法兰式的安装结构能省去复杂的螺母座加工，降低设备整体的装配难度。在有防尘需求的加工场景中，可在螺母两端加装配套的刮屑片，阻挡切削碎屑、粉尘进入滚道内部，延长部件的使用寿命；在洁净室应用场景中，可配套低阻尼的密封件，避免润滑脂泄漏污染洁净环境。

　　从载荷适配性来看，这款单螺母结构的滚珠丝杠副适合中等载荷、中等转速的进给场景，若需要更高的额定载荷，可在同安装尺寸下选用双螺母预紧的结构，但会相应增加轴向尺寸，设计选型时需要根据实际的轴向载荷、运行速度、定位精度要求综合匹配。日常维护中，只需要定期通过螺母上的注油孔补充润滑脂，就能保证长期运行的稳定性，相比滑动丝杠需要频繁润滑、磨损快的特点，这类滚珠丝杠副的维护成本更低，使用寿命更长。

　　在建模过程中，需要重点还原内部滚道的螺旋曲面特征、钢珠的循环路径、法兰安装孔的位置度，这些细节直接影响后续装配干涉检查、工程图输出的准确性，尤其是滚道的螺旋升角、接触角参数，必须与对应规格的丝杠参数完全匹配，否则在虚拟装配时会出现钢珠与滚道的干涉问题，无法准确模拟实际的装配状态。法兰端面的倒角、安装孔的沉头结构也需要准确还原，避免在后续做安装仿真时出现配合面干涉的误判。
