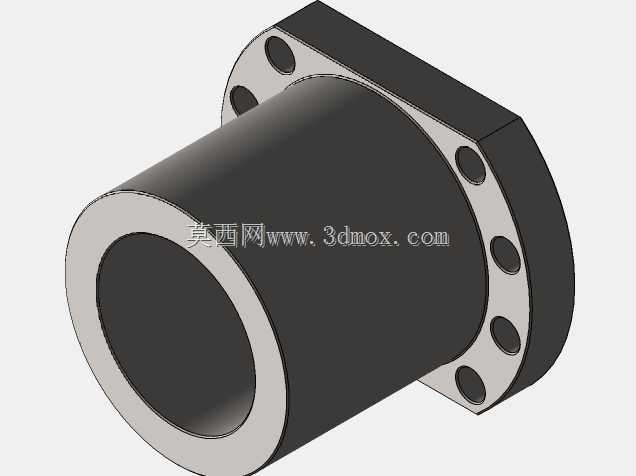

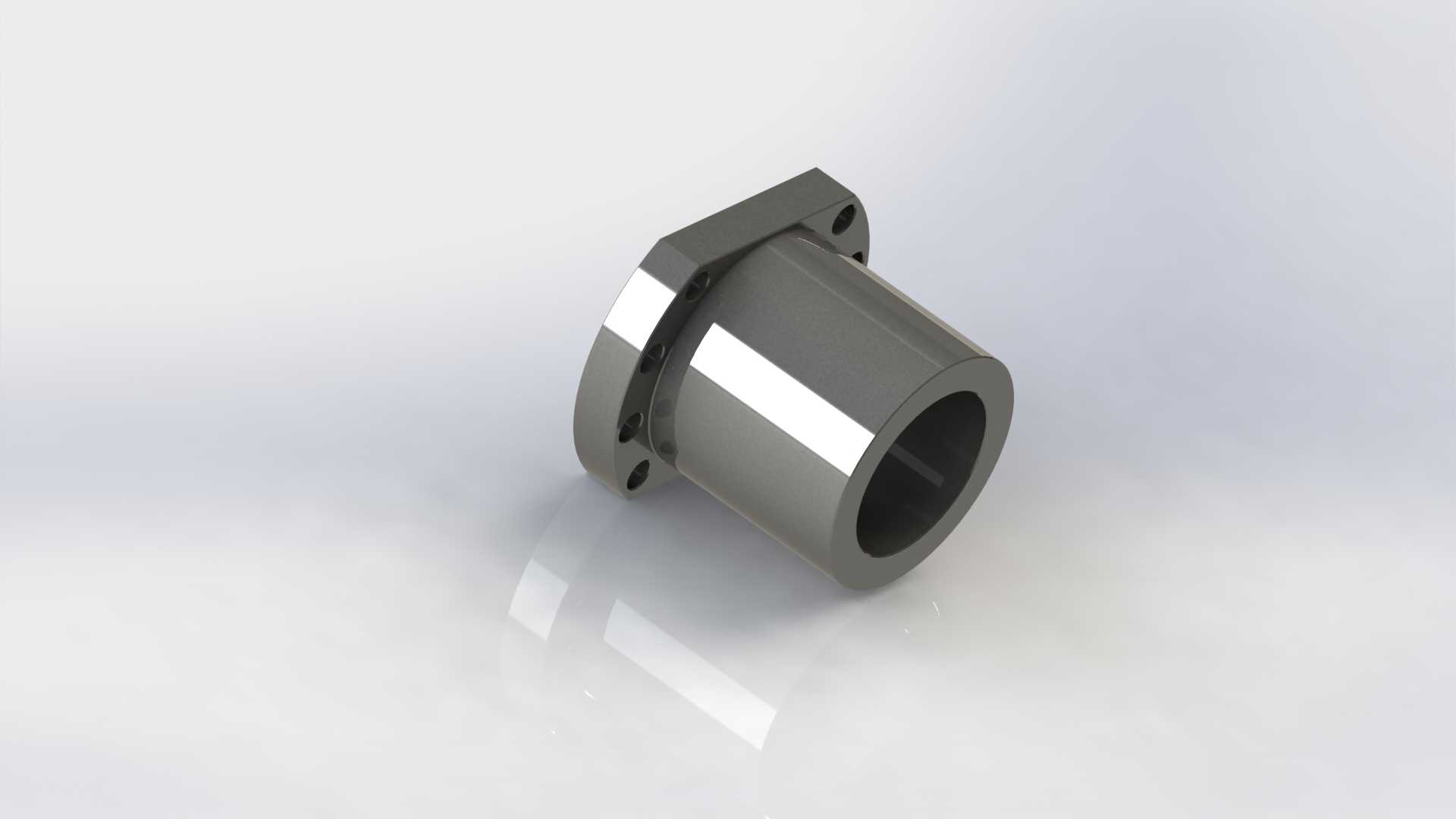

法兰型滚珠丝杠螺母副6310结构设计

　　螺母内部的滚珠循环回路要保证流畅，回珠槽的曲率要和滚珠直径完全适配，避免运行过程中出现卡滞、滚珠卡顿的问题，法兰端的切边设计不是随意做的造型，而是为了在安装的时候给扳手留出操作空间，同时能和滑台上的定位止口做配合，保证螺母的轴线和丝杠的轴线同轴度控制在合理公差范围内，避免安装偏心带来的丝杠磨损加快、运行阻力变大的问题。从安装边界尺寸来看，法兰端的外轮廓尺寸要匹配常用的滑台安装面规格，四个安装孔的孔位要符合通用的安装孔距标准，不需要用户重新打孔适配，螺母主体的圆柱段外径要和滑台的避让孔尺寸匹配，保证螺母在全行程运行的时候不会和周边的钣金、线架等结构产生干涉。实际选型的时候要注意，这类10mm导程的63直径丝杠螺母，在各类需要精密直线进给的设备结构中，滚珠丝杠副是绕不开的核心传动部件，这款法兰式6310规格的滚珠螺母，是针对中载、中等行程的直线传动场景做的结构设计，日常在数控进给滑台、自动化移栽机构、专用机床的进给轴、包装设备的推料行程段都能见到同结构部件的应用。从实际使用的角度出发，这类带切边法兰的螺母结构，相比圆法兰或者圆柱螺母的安装形式，最大的优势是安装定位更直接，法兰端面上的安装孔可以直接和移动滑台的端面锁附，不需要额外做螺母座的抱紧结构，能压缩整个传动副的轴向安装空间，对于安装空间局促的紧凑型设备来说，这个结构优势非常明显。设计这款螺母结构的时候，首先要匹配63mm公称直径、10mm导程的丝杠滚道参数，

　　单圈的进给量就是10mm，适合需要兼顾进给速度和传动刚性的场景，相比小导程的丝杠副，同等电机转速下能获得更快的直线移动速度，同时因为公称直径达到63mm，丝杠的刚性足够支撑中等负载的横向或者垂直安装场景，垂直使用的时候要注意搭配制动结构，避免断电后滑台下坠。从结构细节上看，螺母两端的密封结构设计不能忽略，端盖上的防尘密封圈要和丝杠外圆紧密贴合，能阻挡加工过程中产生的切屑、粉尘进入螺母内部的滚道，避免滚珠和滚道出现磨粒磨损，延长整个传动副的使用寿命，法兰端面和螺母主体的衔接位置要做圆角过渡，避免应力集中，因为在传动负载较大的时候，法兰和螺母主体的衔接位置是应力集中的区域，圆角过渡能有效降低应力集中系数，

　　避免长期交变负载下出现开裂的问题。很多刚入行的结构设计人员在选用这类滚珠螺母的时候，容易忽略螺母的总长尺寸，导致设计出来的滑台行程预留不足，出现螺母撞到两端轴承座的问题，这款螺母的轴向总长是结合内部滚珠循环圈数、密封结构的安装空间做的优化设计，在保证额定动负载满足使用要求的前提下，尽可能压缩了轴向长度，给设备的行程设计留出更多余量。另外，法兰上的安装孔是沉头孔设计，锁附螺丝的时候螺丝头不会突出法兰端面，不会和安装面周边的结构产生干涉，这个细节在紧凑型设备设计里非常重要，很多新手设计的时候容易把安装孔做成通孔，导致螺丝头突出，最后装配的时候才发现干涉，不得不临时修改结构。从实际运行的特性来看，这款滚珠螺母和适配的丝杠搭配，

　　传动效率能达到九成以上，相比传统的滑动丝杠副，传动阻力小很多，电机的选型扭矩可以适当降低，能减少设备的动力成本，同时因为是滚动摩擦，长期运行的磨损量很小，能长时间保持进给精度，适合需要长期稳定运行的自动化设备。在做三维建模的时候，螺母内部的滚道曲率、回珠器的结构都做了还原，不是简单的外观建模，对于做设备整体装配仿真、干涉检查的设计人员来说，这个模型能直接导入装配体里使用，不需要再花时间重新建模核对安装尺寸，能节省不少结构设计的时间。需要注意的是，这类法兰型滚珠螺母在安装的时候，一定要先做好丝杠两端支撑座的同轴度校正，再锁附螺母和滑台的连接螺丝，如果两端支撑座不同轴，强行锁附螺丝会导致螺母受到侧向力，运行的时候会出现噪音大、磨损快的问题，严重的甚至会直接导致滚珠卡死，损坏整个传动副。
