牧场乳品加工用立式牛奶冷却存储罐体

　　在中小型牧场、社区鲜奶吧以及小型乳品加工预处理工段，这类立式冷却储奶罐是衔接挤奶作业与后续加工环节的核心中转设备，刚挤下的生鲜牛乳温度在35℃上下，若不能在短时间内降至4℃左右的抑菌存储温度，微生物会快速繁殖导致原奶酸度超标，直接造成原料报废，这类罐体的核心作用就是在挤奶完成后快速承接原奶，在封闭环境内完成匀速降温并恒温存储，全程隔绝外界杂菌污染，保障原奶的理化指标稳定。

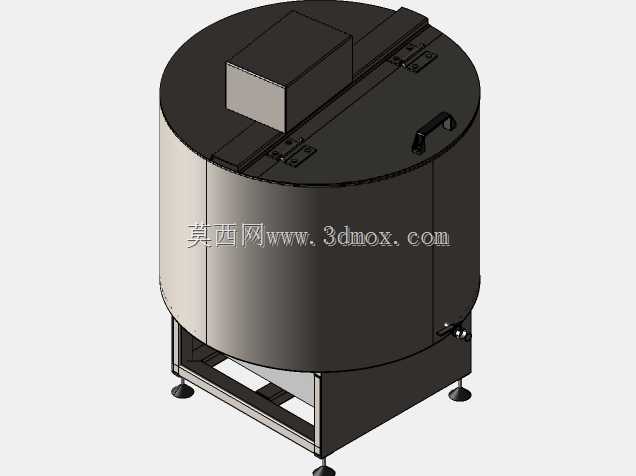

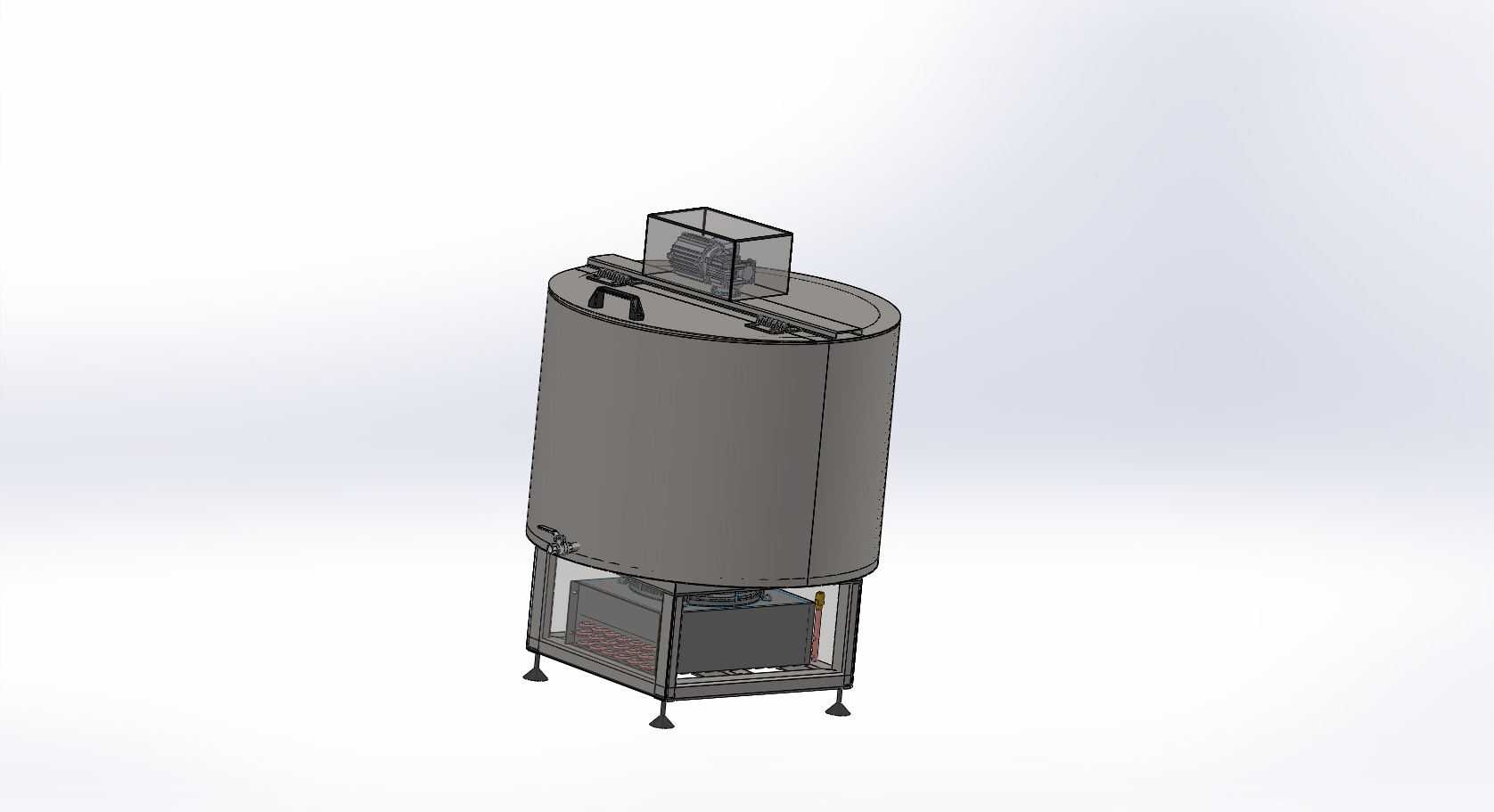

　　从结构设计逻辑来看，整体采用立式圆柱罐体布局，首先是考虑到乳品加工车间的空间利用率，圆柱形态的罐体在同等容积下耗材最少，且内壁无清洁死角，配合罐顶的搅拌机构，能够在降温过程中让罐内牛乳保持缓慢匀速的流动，避免罐壁附近的牛乳局部结冰形成奶垢，同时保证整罐牛乳的温度均匀性，不会出现上下层温差过大的问题。罐顶集成的驱动单元采用密封式安装结构，搅拌轴与罐体衔接处采用食品级密封件，既防止润滑脂泄漏污染牛乳，也避免外界空气携带杂菌进入罐内。

　　罐体下部的支撑框架采用可调式支脚设计，安装时可以根据车间地面的平整度调整每个支脚的高度，保证罐体整体处于水平状态，避免搅拌机构运行时出现偏载磨损，同时支脚将罐体主体抬离地面一定高度，一方面给罐底的制冷机组留出安装与检修空间，另一方面也能避免车间地面的积水、清洁污水浸泡罐体底部，减少罐体锈蚀的风险，延长设备使用寿命。罐底区域集成的制冷换热组件采用贴壁式安装设计，换热面与罐体外壁紧密贴合，减少冷量传递损耗，制冷系统的管路、压缩机以及散热组件全部集成在下部框架内，不需要额外搭建外部制冷机房，设备到场后只需要接通电源与进出奶管路就可以投入使用，降低了小型加工点的安装门槛。

　　从安装边界来看，这类中小型冷却罐的外径控制在1.2米以内，整体高度不超过2.2米，不需要预留过大的设备安装空间，常规的乳品车间门体宽度都可以满足整设备进场需求，不需要对车间建筑进行拆改。罐体侧面预留的进出奶接口、排污接口位置都做了标准化尺寸设计，可以直接对接牧场的挤奶机输奶管路、后续的巴氏杀菌设备进料管路，设备衔接时不需要额外制作非标转接头。罐顶预留的人孔结构采用快开式压锁设计，日常清洁、检修时可以快速开启，闭合后能够达到食品级密封要求，配合罐顶的呼吸阀结构，能够在进奶、出奶过程中平衡罐内外压力，避免罐体出现吸瘪或者超压变形的问题。

　　在实际使用场景中，这类罐体除了常规的收奶降温存储功能外，还可以作为小型乳品加工点的配料暂存罐使用，在生产发酵乳、调制乳产品时，可以在罐内完成配料的预混与恒温暂存，配合搅拌机构的低速运行，能够保证添加的辅料与牛乳混合均匀。设计时罐体的内壁全部采用镜面抛光处理，表面粗糙度达到食品级设备要求，每次CIP清洗时，清洗液可以沿着光滑的内壁完全冲刷所有接触物料的表面，没有物料残留死角，避免不同批次生产时出现交叉污染。罐体外部采用磨砂面不锈钢包覆，既可以减少外界环境热量传入罐内降低冷耗，也方便日常生产中擦拭清洁，保持设备外表面的整洁。

　　考虑到牧场等使用场景的供电稳定性问题，这类罐体的制冷机组通常自带低压保护与延时启动功能，避免供电电压波动时烧毁压缩机，同时温度控制系统可以实时显示罐内牛乳的实时温度，当温度达到设定值后自动切换为低功率保温模式，在保证存储温度稳定的前提下降低运行能耗。罐侧预留的温度传感器安装位采用快插式结构，后期校准或者更换传感器时不需要排空罐内物料，就可以完成配件更换，减少设备停机维护对生产的影响。下部框架的侧面采用可拆卸式防护板设计，日常运行时防护板闭合可以保护内部制冷组件不受碰撞，需要检修时拆开防护板就可以直接接触到压缩机、管路、电路等所有组件，检修操作空间充足，不需要将整个罐体移位就可以完成常规的维护保养作业。
