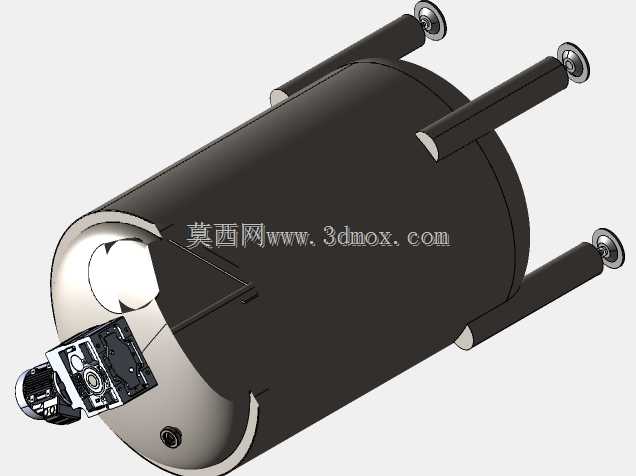

卧式承压储油罐体带外接管路结构

　　本次呈现的储油部件，核心应用场景覆盖重型行走机械动力舱、固定工业液压站供油单元、小型燃油动力机组储油环节，作为动力系统与液压系统的核心储液载体，承担着存储工作介质、稳定介质供给压力、沉淀介质杂质、缓冲系统流量波动的实际作用，区别于普通开式储液容器，该结构采用全封闭承压设计，可适配带压回油的闭式液压回路，也可满足负压吸油的燃油供给系统使用需求，避免外界杂质进入介质回路造成元件磨损。从功能特性来看，罐体主体采用圆柱形筒体搭配两端标准椭圆封头的结构形式，这种结构相比方形储液箱，在同等壁厚条件下可承受更高的内部工作压力，同时圆柱形内壁不存在直角积渣死角，便于介质内杂质沿弧面沉降到罐体底部的排污位置，

　　日常维护时可通过底部预留的排污接口排空沉积杂质，减少介质污染概率。罐体侧面伸出的三组外接管路，分别对应不同的功能接口：位置靠上的两组管路为回油与呼吸接口，回油接口插入罐体内部的管段延伸至液面以下，可避免回油冲击产生气泡，呼吸接口则连通罐体顶部气相空间，平衡罐体内外压力差，避免工作过程中罐体出现吸瘪或者超压变形的情况；位置靠下的接口为出油接口，接口位置距离罐体底部预留了足够的沉渣空间，避免沉积的杂质被吸入供油回路造成泵体或者阀组卡滞。设计思路上，首先根据系统所需的储液容积确定筒体的直径与长度参数，在满足储油量要求的前提下，尽量压缩罐体的径向尺寸，适配动力舱紧凑的安装空间，同时控制罐体的整体重心高度，

　　降低行走机械行驶过程中的重心晃动影响；罐体端部集成的安装组件，直接将供油所需的泵阀连接座与封头做成一体化结构，省去了额外的转接法兰，减少了密封连接点，降低了介质泄漏的风险，泵阀安装座的定位尺寸严格匹配常用齿轮泵、燃油泵的安装孔位，可直接适配标准型号的动力元件，无需额外加工转接板。安装边界方面，罐体侧面伸出的三组支撑腿采用等角度分布设计，支撑腿末端的安装座预留了标准螺栓过孔，可直接固定在设备的安装机架上，支撑腿的长度经过匹配计算，使得罐体安装完成后，底部排污接口距离安装基面预留足够的操作空间，便于日常维护时接取排污介质；罐体整体的轴向长度、径向直径以及外接管路的伸出长度，都严格控制在常规重型行走机械动力舱的安装边界内，

　　安装时不会与周边的发动机、散热器、车架梁等部件产生干涉，外接管路的接口方向统一朝向设备维护侧，后期检修更换管路时无需拆解周边其他部件。罐体的壁厚选取充分考虑了工作压力、介质腐蚀余量以及运输安装过程中的刚性需求，筒体与封头的连接采用全焊透结构，焊接完成后可进行耐压试验验证密封性能，罐体外部的支撑腿与筒体连接位置增加了加强筋板，避免设备运行过程中振动导致焊缝开裂。端部集成的泵组安装位置，预留了泵轴与罐体内部吸油管路的对接空间，吸油管端部安装有滤网座，可直接装配标准型号的吸油滤网，对进入泵体的介质进行初步过滤，保护下游的液压元件或者燃油喷射元件。整个结构没有多余的冗余设计，所有接口位置、安装尺寸都围绕实际装机需求确定，既满足储油、供油、稳压、沉渣的核心功能，又兼顾了安装维护的便利性，可直接作为通用模块适配多种需要储油供油的机械设备，在建模过程中所有配合尺寸都遵循相关机械行业标准，接口参数、安装孔位都可直接用于生产加工环节的尺寸参考，结构设计充分考虑了加工工艺性，筒体、封头都可采用常规板材卷制、冲压成型，焊接工艺也无特殊要求，普通的结构件加工厂即可完成生产制造。
