佳美能枪式安防监控摄像头外观结构

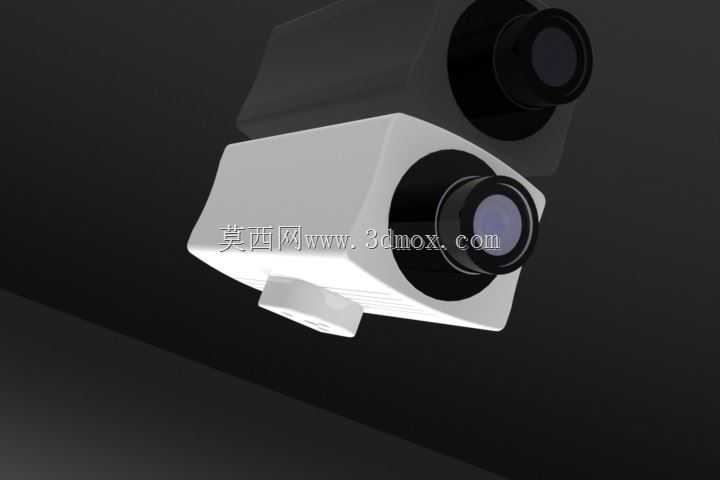

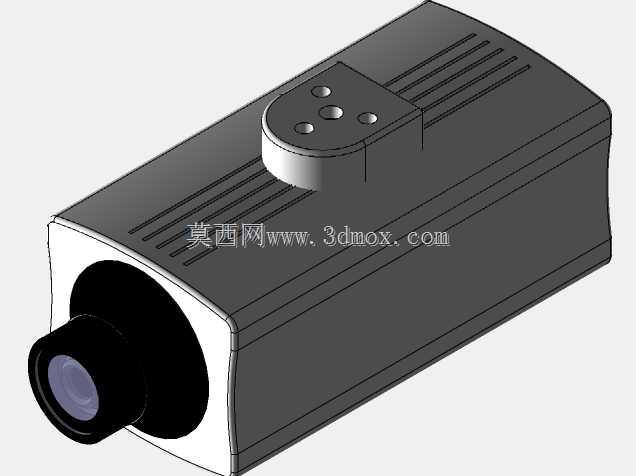

这款枪式监控成像设备的三维结构，完全贴合商用安防场景的实际部署需求做设计，没有多余的装饰性结构，所有外形细节都服务于安装适配、成像稳定与长期户外运行的可靠性。从结构设计逻辑来看，机身采用方正带微倒角的长方体壳体，壳体侧面预留的竖向加强筋并非装饰结构，一方面是提升ABS壳体的抗形变能力，避免长期壁挂安装后壳体出现翘曲变形，挤压内部成像主板与镜头模组导致光轴偏移，另一方面加强筋形成的竖向导水槽，可以让雨天落在机身表面的积水顺着筋条快速流下，减少积水渗入机身接缝的概率。镜头端采用突出式的镜座设计，镜座与机身主体做了阶梯式止口配合，装配时可以直接通过止口定位，保证镜头光轴与机身安装基准面的垂直度，降低装配环节的调校工作量，镜座前端预留了标准滤镜螺纹接口，可以根据实际使用场景选配红外截止滤光片、偏振镜或者广角附加镜，适配不同光照、不同监控视场角的需求。从安装边界来看，机身底部预留了标准的1/4英寸三脚架安装螺孔，同时兼容安防行业通用的鸭嘴壁挂支架、吊装支架的安装孔位，安装时不需要额外做转接件，不管是室内走廊的壁装、出入口的吊装，还是室外立杆的侧装都能直接适配，机身整体宽度控制在70mm以内，高度65mm，长度不含镜头突出部分为120mm，安装后不会过于突兀，也能避免被通行人员或者搬运的货物剐蹭。设备尾部预留了线材出线的防水格兰头安装位，建模时已经预留了格兰头的安装沉孔与密封槽，实际生产时可以直接压装防水橡胶圈，满足IP66级别的户外防水要求。内部结构的排布上，成像主板、电源模块、红外补光板的安装柱都在壳体内部做了一体化的凸柱设计，不需要额外增加铜柱固定，减少装配零件数量，同时各个模块之间预留了足够的散热间隙，保证设备长时间连续运行时的热量可以通过壳体自然散出，不会因为积温过高导致成像噪点增加或者元器件寿命缩短。在实际应用中，这类设备主要部署在园区出入口、车间生产区域、楼宇走廊、停车场通道等位置，负责固定视场角的连续视频采集，结构设计上充分考虑了不同安装场景的适配性，不管是明装还是穿管暗装的布线方式，尾部的出线结构都能适配，壳体表面做细磨砂纹理处理，既可以减少户外环境下的积灰附着，也能避免强光照射下的反光对监控画面造成干扰。
