内燃机核心往复运动活塞结构设计

　　作为内燃机动力转换环节的核心承载部件，活塞的结构合理性直接决定整套动力单元的运行效率与服役寿命，这类部件的三维结构设计需要兼顾热负荷承载、机械应力传导、运动配合精度多维度的工程要求，不能仅停留在几何外形的复刻层面。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、小型航模动力单元、便携发电机组动力端等场景，在整套动力系统中承担着将燃烧室燃气爆发压力转化为往复机械动能的核心作用，运行过程中需要承受瞬时高温燃气的冲刷、交变往复载荷的冲击，同时还要和缸套、活塞环、活塞销形成高精度的配合副，保证燃烧室的密封性能，避免燃气下窜与机油上窜的问题。

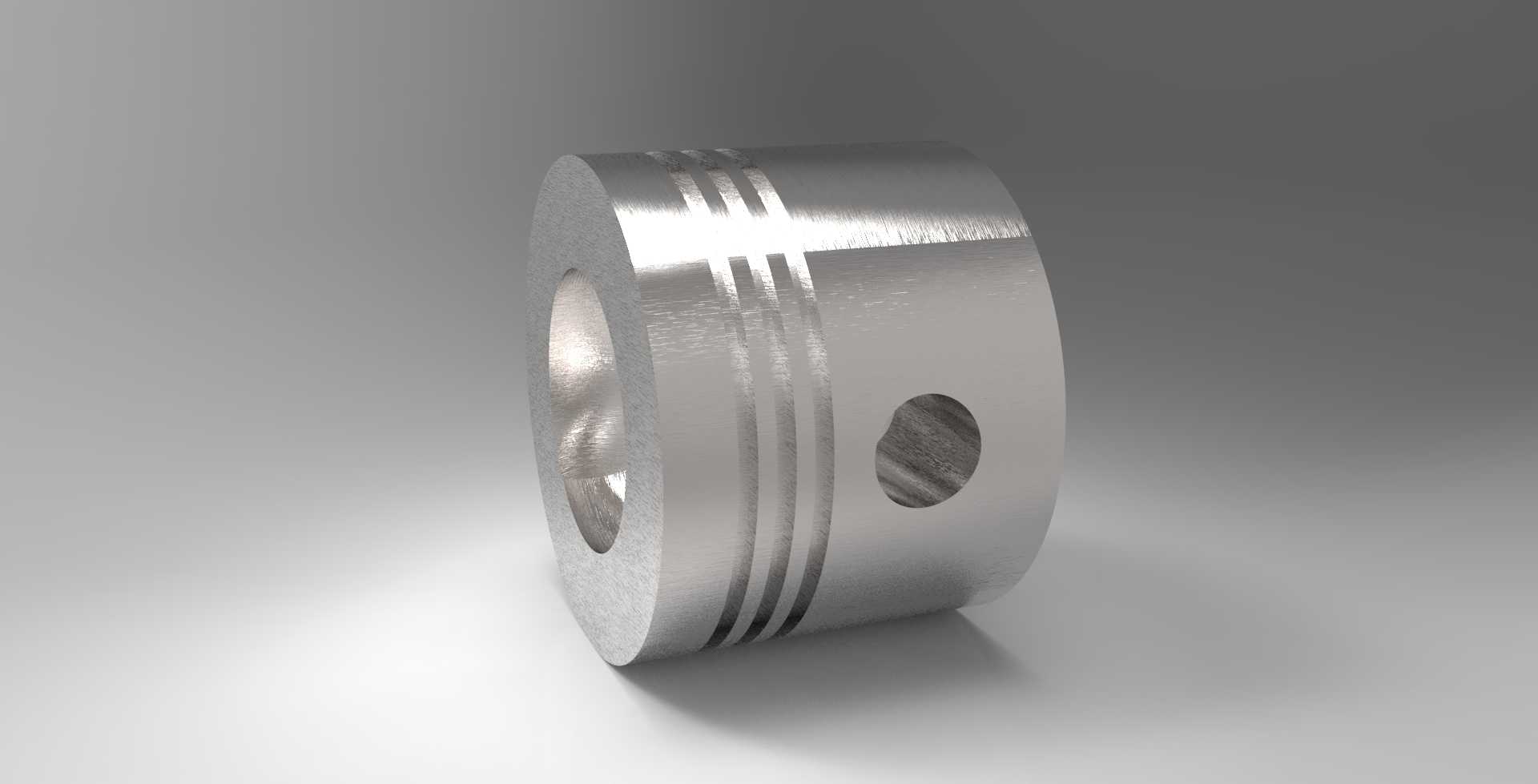

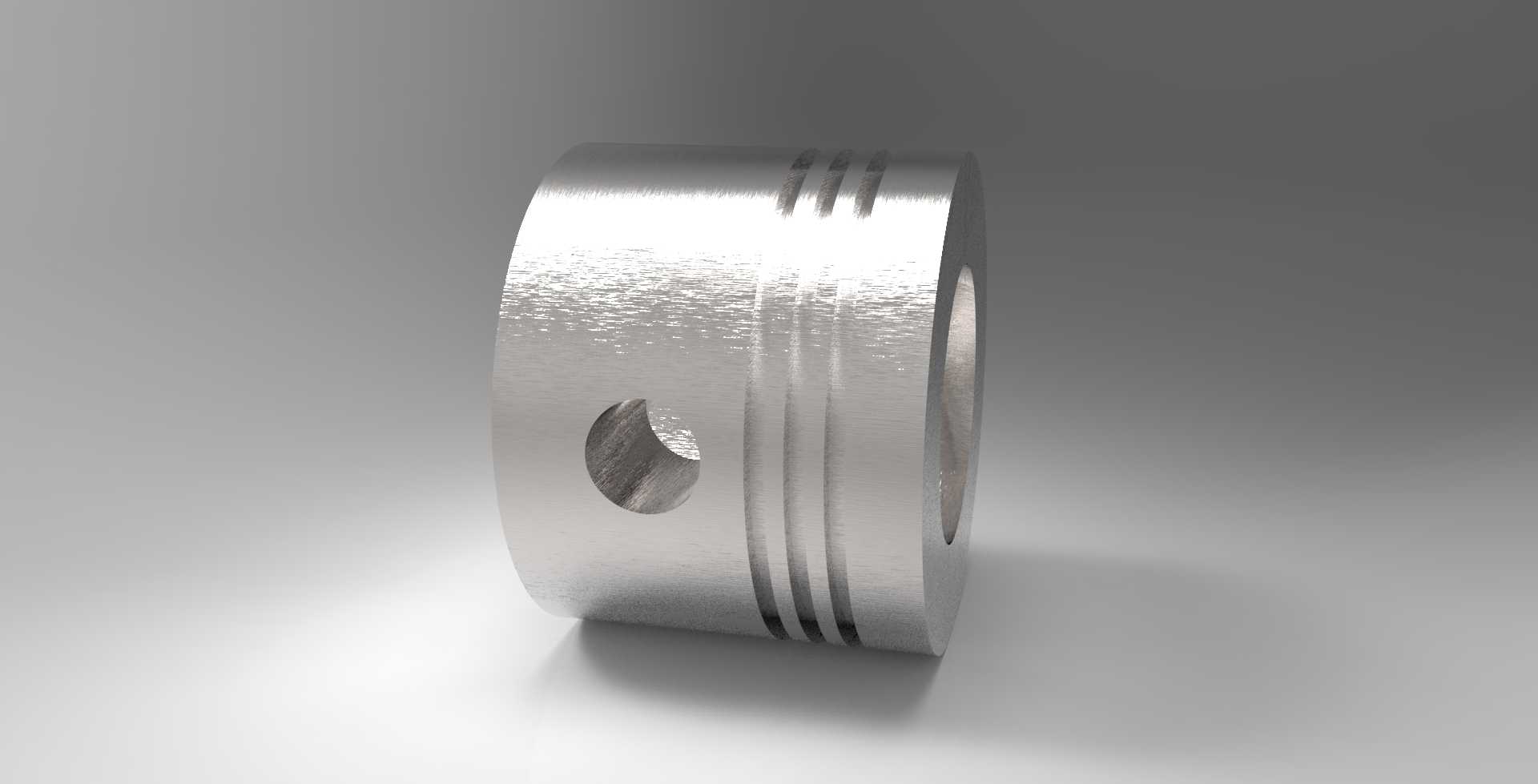

　　从结构设计思路来看，这款活塞采用了典型的筒式活塞结构布局，顶部为平面燃烧室承接面，没有设置复杂的凹坑造型，适配平顶燃烧室的小排量动力单元设计，顶部厚度经过载荷校核，能够承受燃气爆发时的瞬时冲击压力，避免高温高压下出现顶部形变。头部设置了多道环槽结构，用于安装气环与油环，气环槽的宽度与深度按照标准活塞环的配合公差设计，保证气环安装后能够紧贴缸壁实现燃气密封，油环槽位置预留了回油孔结构，能够将缸壁上多余的润滑油刮下后通过回油通道回流到油底壳，避免机油进入燃烧室参与燃烧造成积碳问题。裙部作为活塞运动过程中的导向承载结构，采用了椭圆型线设计，充分考虑了活塞工作时的热膨胀变形量，常温下的裙部型线与缸套之间预留了合理的配合间隙，避免热机状态下活塞膨胀出现卡缸故障，同时裙部的表面粗糙度设计也充分考虑了磨合要求，能够在初期运行阶段快速形成稳定的摩擦配合面。

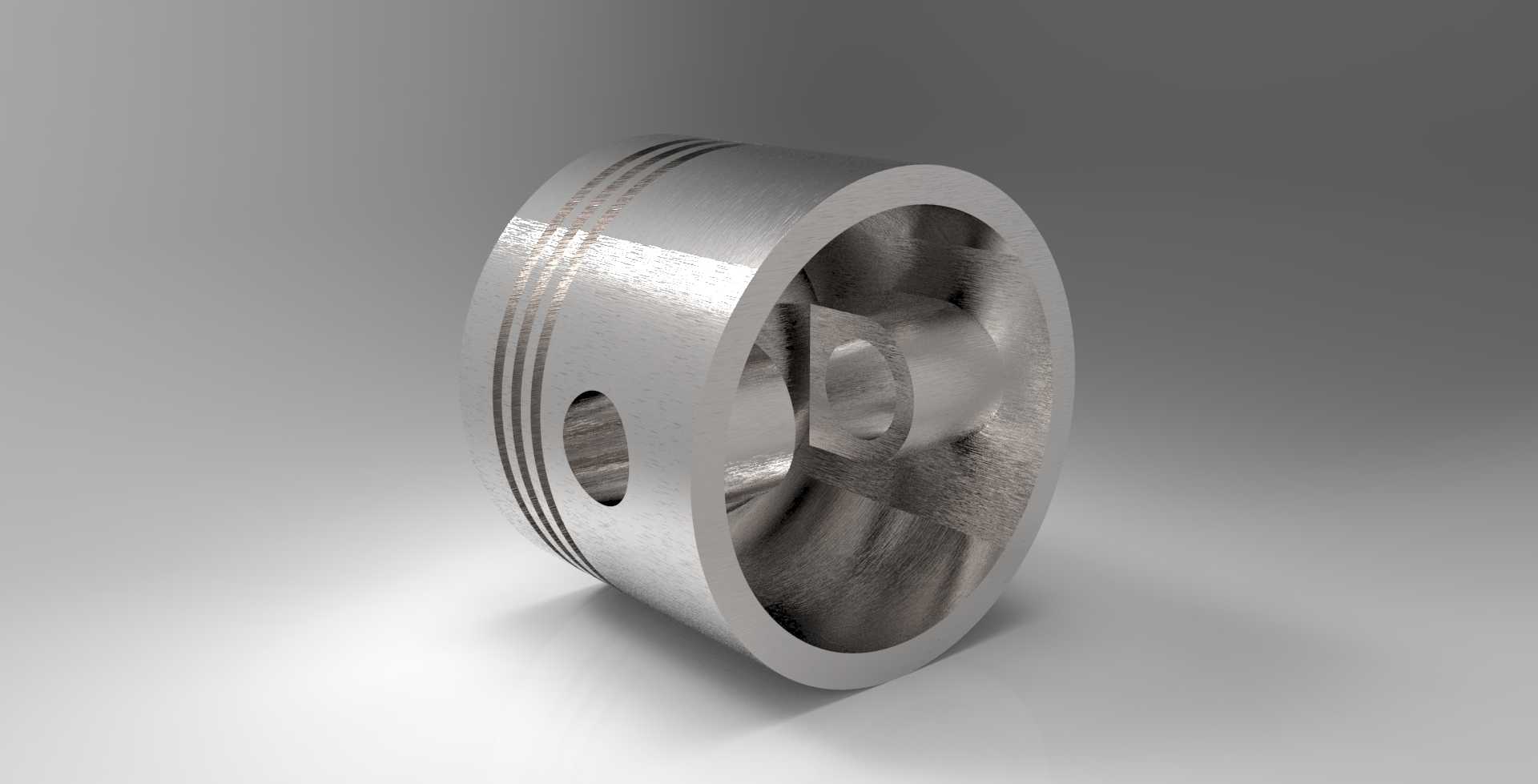

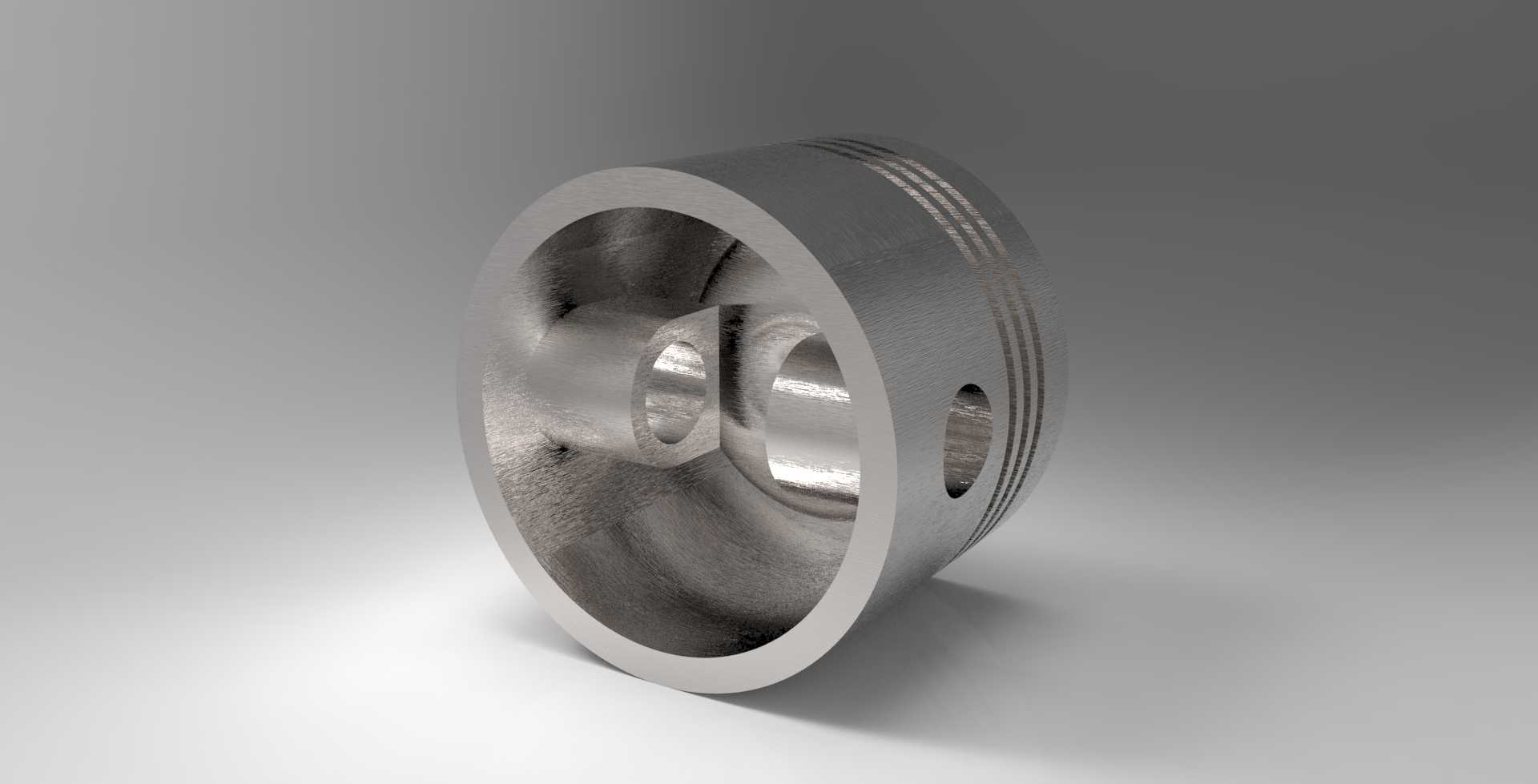

　　活塞销座的结构设计是整个部件的受力核心，销座位置设置了加强筋结构与活塞头部相连，能够将活塞顶部承受的燃气压力均匀传导到活塞销上，再通过活塞销传递给连杆转化为曲轴的旋转扭矩，销孔的同轴度公差严格控制在机械设计要求范围内，保证活塞销安装后不会出现偏磨问题，销孔内部按照全浮式活塞销的配合要求设计尺寸，能够在工作温度下实现活塞销与销座、连杆小头的相对转动，保证受力均匀。活塞侧壁的销孔位置用于安装活塞销卡环，限制活塞销的轴向窜动，避免活塞销脱出刮伤缸套内壁。

　　从安装边界尺寸来看，这款活塞的外径尺寸适配对应缸径的缸套组件，总高度尺寸需要匹配曲轴的连杆长度、行程参数以及燃烧室的压缩比要求，安装时需要和对应尺寸的活塞环、活塞销、卡环配套使用，装配过程中需要注意活塞的安装方向，保证裙部的承压面对应曲轴旋转的侧推力方向，避免装反后出现偏磨、敲缸问题。在实际工程应用中，这类活塞的三维模型可以直接用于动力单元的虚拟装配校验，检查活塞运行到上止点、下止点位置时和气门、缸盖、曲轴等周边部件的干涉情况，也可以用于有限元分析环节，模拟不同工况下活塞的热变形、应力分布情况，优化局部的结构强度，避免应力集中位置出现疲劳裂纹。对于从事小型动力单元设计、维修配件测绘、教学演示的从业者来说，精准的活塞三维结构能够大幅缩短设计校验的周期，减少物理样机试制过程中的反复修改成本，在建模过程中还原的各部位配合公差、倒角、退刀槽等细节结构，也能为后续的加工工艺编制提供直接的参考依据，避免纯理论建模忽略工艺可行性导致的加工难度提升、成本过高问题。
