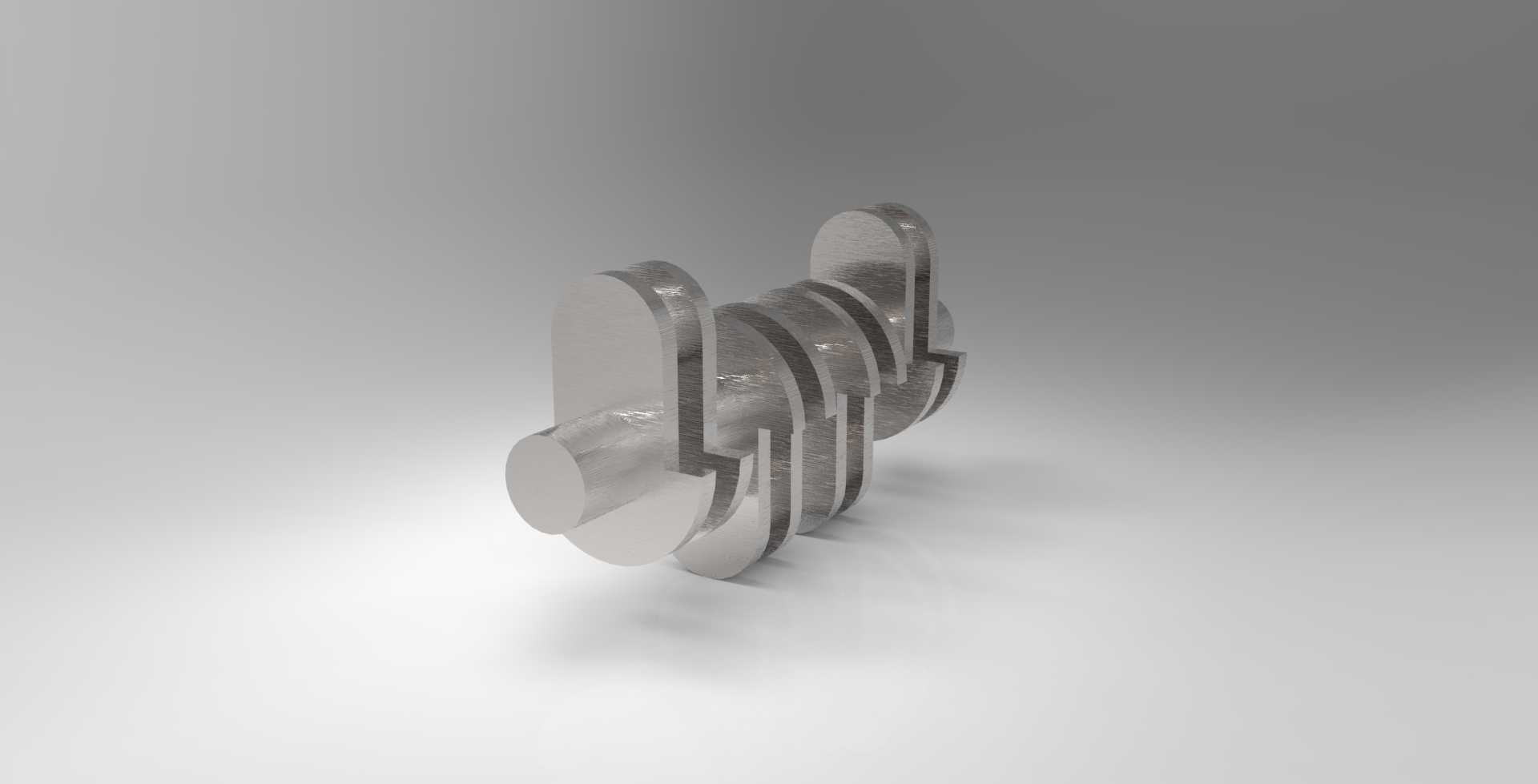

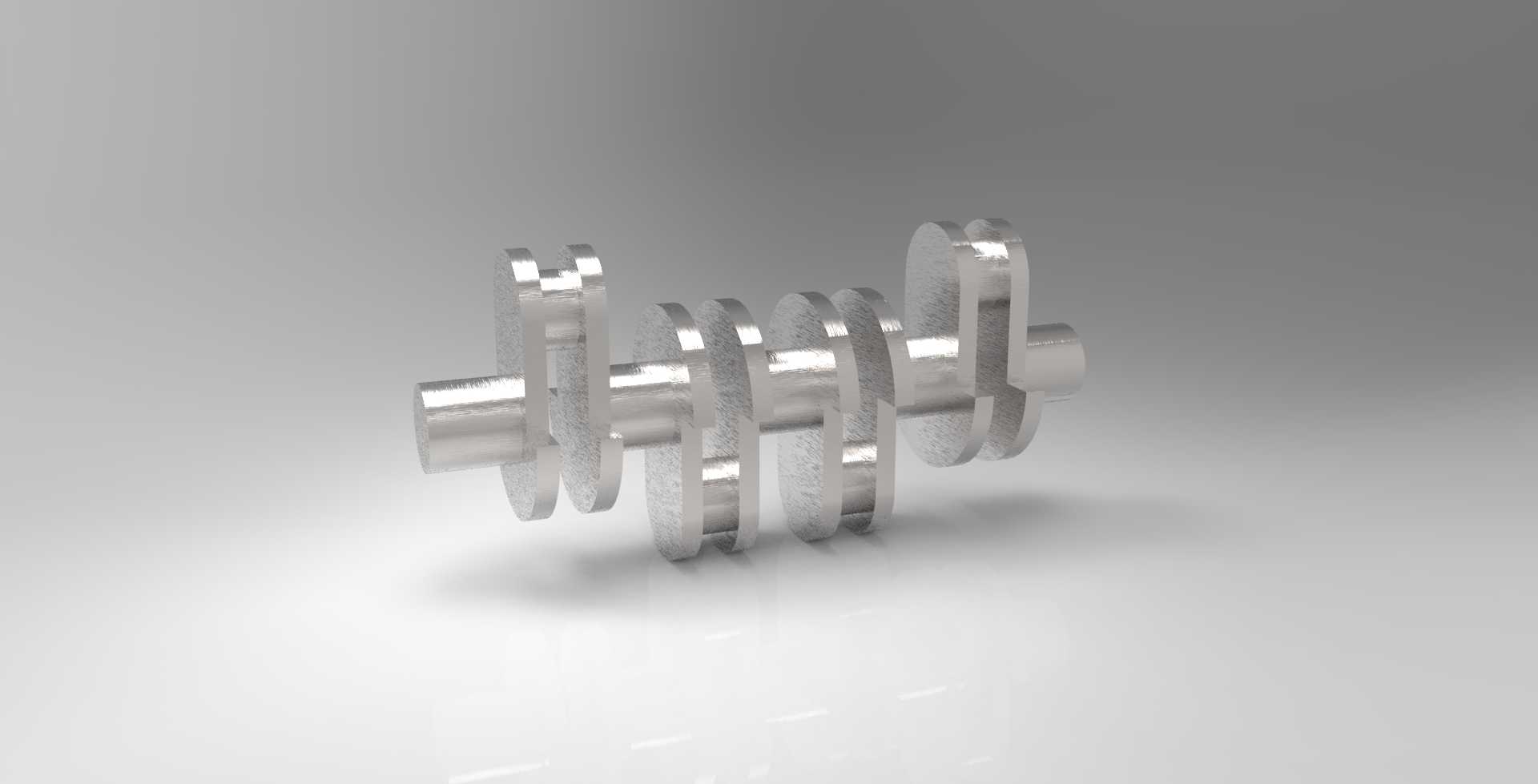

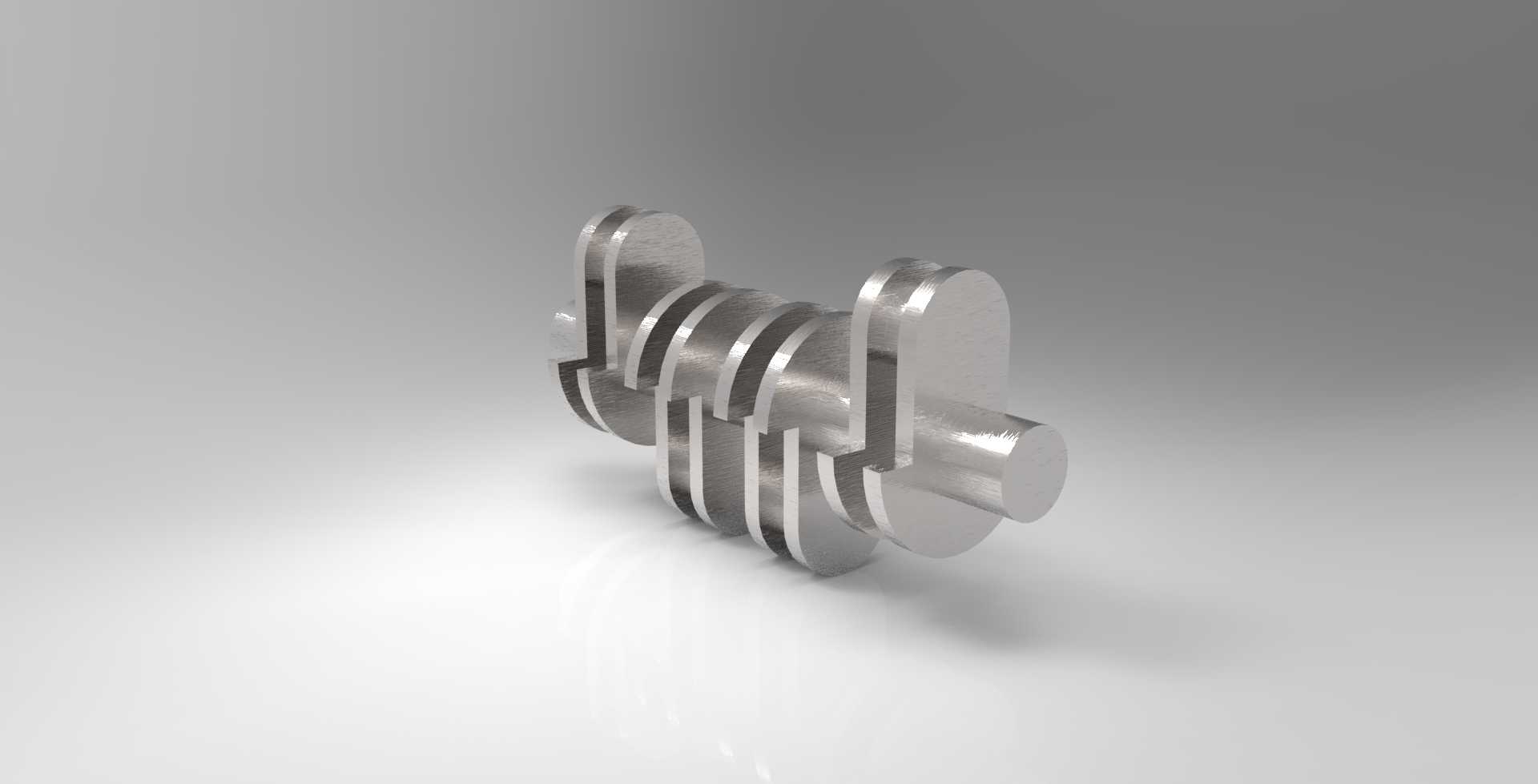

做动力类机械结构设计的同行大多清楚,曲轴是往复式动力设备里把活塞直线往复运动转化为旋转扭矩输出的核心承载部件,这类多拐曲轴的结构合理性,直接决定了整套动力单元的运转平顺性、负载耐受能力与服役寿命。从实际应用场景来看,这类结构的曲轴普遍适配小排量单缸到三缸内燃机,覆盖通用汽油机、小型农用动力机组、摩托类动力单元、便携发电机组等多个使用场景,在设备运转过程中,需要持续承受连杆传递来的周期性交变燃气冲击力、往复惯性力与旋转离心力,所有结构曲面的过渡设计、轴颈的同轴度控制、拐臂的配重平衡设计,都直接关联整套动力系统的振动水平与故障发生率。
从设计思路层面讲,这类多拐曲轴的建模首先要匹配对应缸径行程的活塞连杆组运动参数,先确定各曲柄销的回转半径,这个尺寸直接决定活塞的往复行程,是匹配气缸排量的核心参数;其次要根据连杆大头的宽度、轴瓦的安装尺寸确定曲柄销的直径与有效配合长度,再根据主轴承座的安装跨距、轴承选型确定各主轴颈的直径与轴向定位尺寸,所有轴颈与拐臂的连接位置都要做足够大半径的圆角过渡,避免应力集中导致的疲劳断裂——很多实际服役中的曲轴早期断裂故障,根源都在建模阶段忽略了圆角过渡的应力释放设计,单纯追求结构外观的规整反而留下了失效隐患。
从安装边界来看,这类曲轴的轴向总长度需要匹配曲轴箱的内部安装空间,两端的轴伸分别对应飞轮安装端与正时驱动端,轴伸上的键槽尺寸、定位轴肩的位置公差,都要和后续连接的飞轮、正时齿轮、油封等部件严格适配,主轴颈的同轴度公差需要控制在0.02mm以内,才能保证运转过程中不会出现轴瓦偏磨、油封漏油的问题;各曲柄销之间的相位角需要根据气缸数量与做功顺序精准设定,比如单缸结构的单拐曲轴只需要匹配单组连杆的安装位置,双缸或三缸结构的多拐曲轴则需要按照做功间隔角均匀分布曲柄销位置,保证动力输出的扭矩波动尽可能小,减少运转过程中的冲击载荷。
从功能特性层面看,这类整体式锻造结构的曲轴,相比分体拼接式的曲轴结构刚性更好,动平衡调校的余量更充足,拐臂上预留的配重结构可以在加工阶段通过去重的方式完成整体动平衡校正,把高速运转下的离心振动控制在合理范围内;轴颈表面的设计粗糙度需要满足轴瓦的润滑要求,建模时要预留出润滑油道的布置空间,保证压力润滑的机油可以从主油道顺利输送到各主轴颈与曲柄销的配合面,形成稳定的油膜承载层,避免干摩擦导致的轴瓦烧蚀故障。

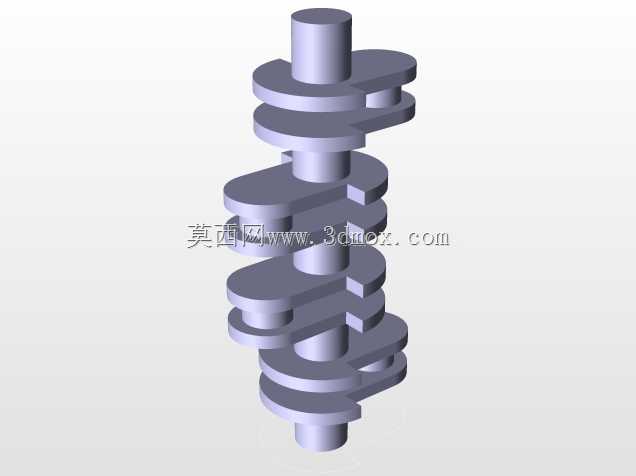

很多刚接触动力结构设计的工程师容易陷入误区,只关注曲轴的外形结构是否和参考件一致,忽略了各配合面的尺寸公差、形位公差对实际装配的影响,比如曲柄销和连杆大头的配合间隙如果设计过小,热机状态下会因为材料热膨胀导致连杆抱死,间隙过大则会产生明显的敲击异响,加速配合面的磨损;另外曲轴的轴向定位设计也需要重点考虑,要在其中一个主轴颈位置设计止推面,限制曲轴运转过程中的轴向窜动,避免窜动量过大导致活塞偏缸、正时错位等连锁故障。这类曲轴的三维建模过程中,所有回转面的构建都要严格围绕主轴线做参数化关联,后续调整行程参数、轴颈尺寸的时候可以直接通过参数驱动修改,不需要重复构建曲面,能大幅提升同系列不同排量机型的设计迭代效率。
