直列四缸曲柄活塞组动力传输结构

项目分类:发动机 发布时间:2022-06-09 ID:656225
  • 直列四缸曲柄活塞组动力传输结构
  • 直列四缸曲柄活塞组动力传输结构
  • 直列四缸曲柄活塞组动力传输结构
  • 直列四缸曲柄活塞组动力传输结构
  • 直列四缸曲柄活塞组动力传输结构
  • 直列四缸曲柄活塞组动力传输结构
  • 直列四缸曲柄活塞组动力传输结构

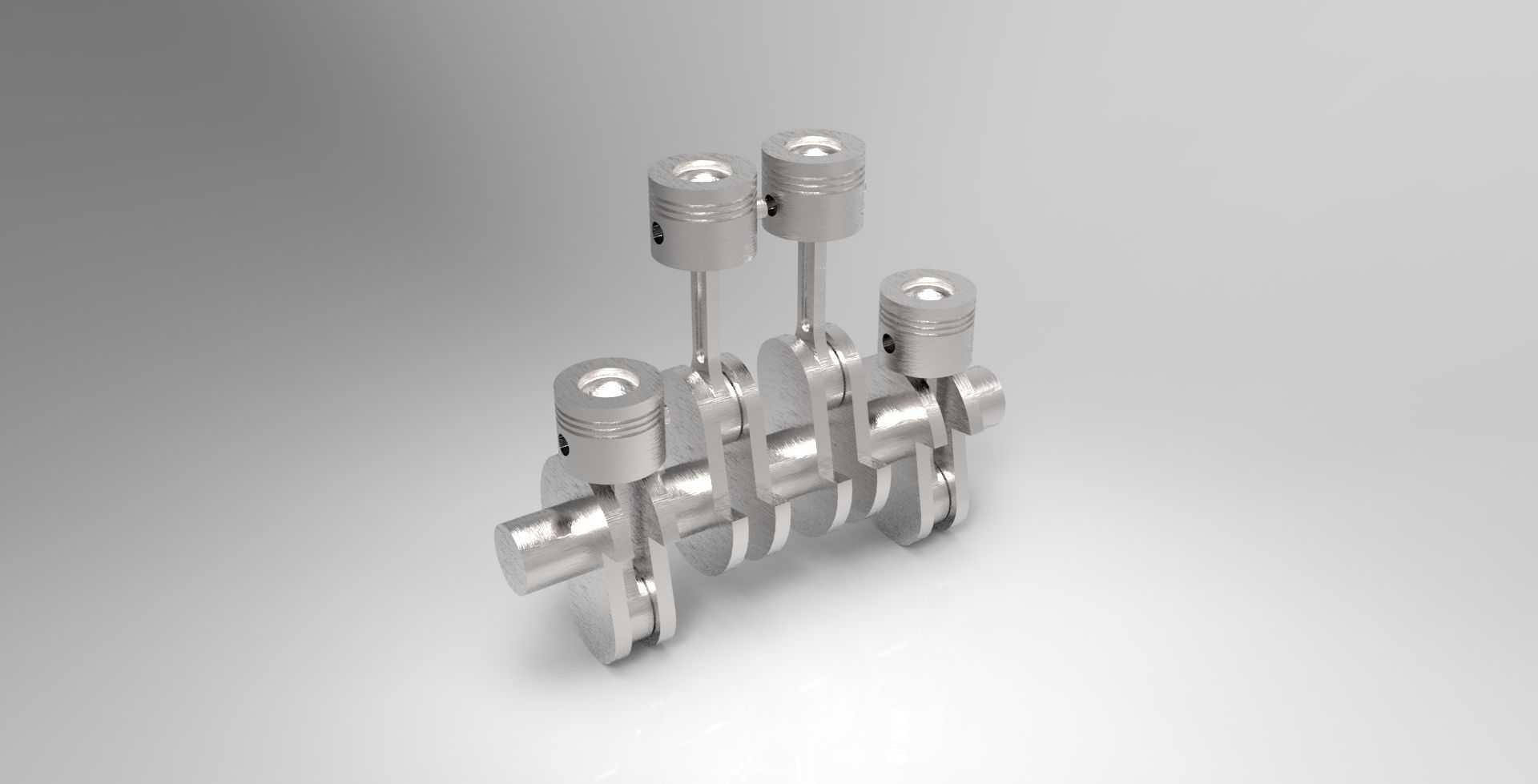

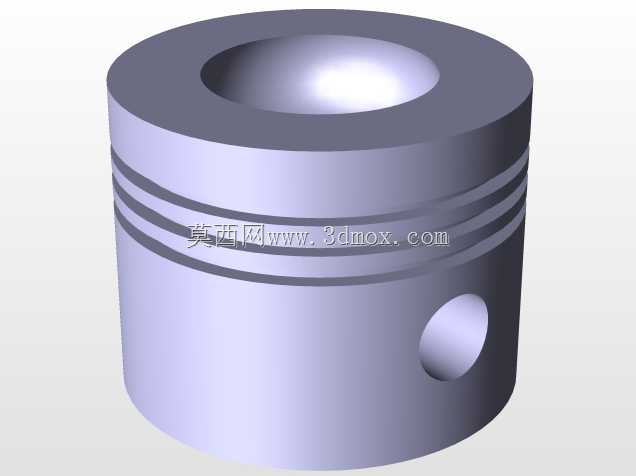

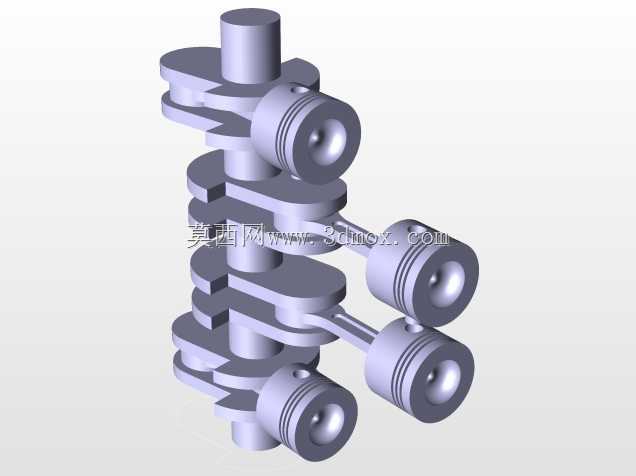

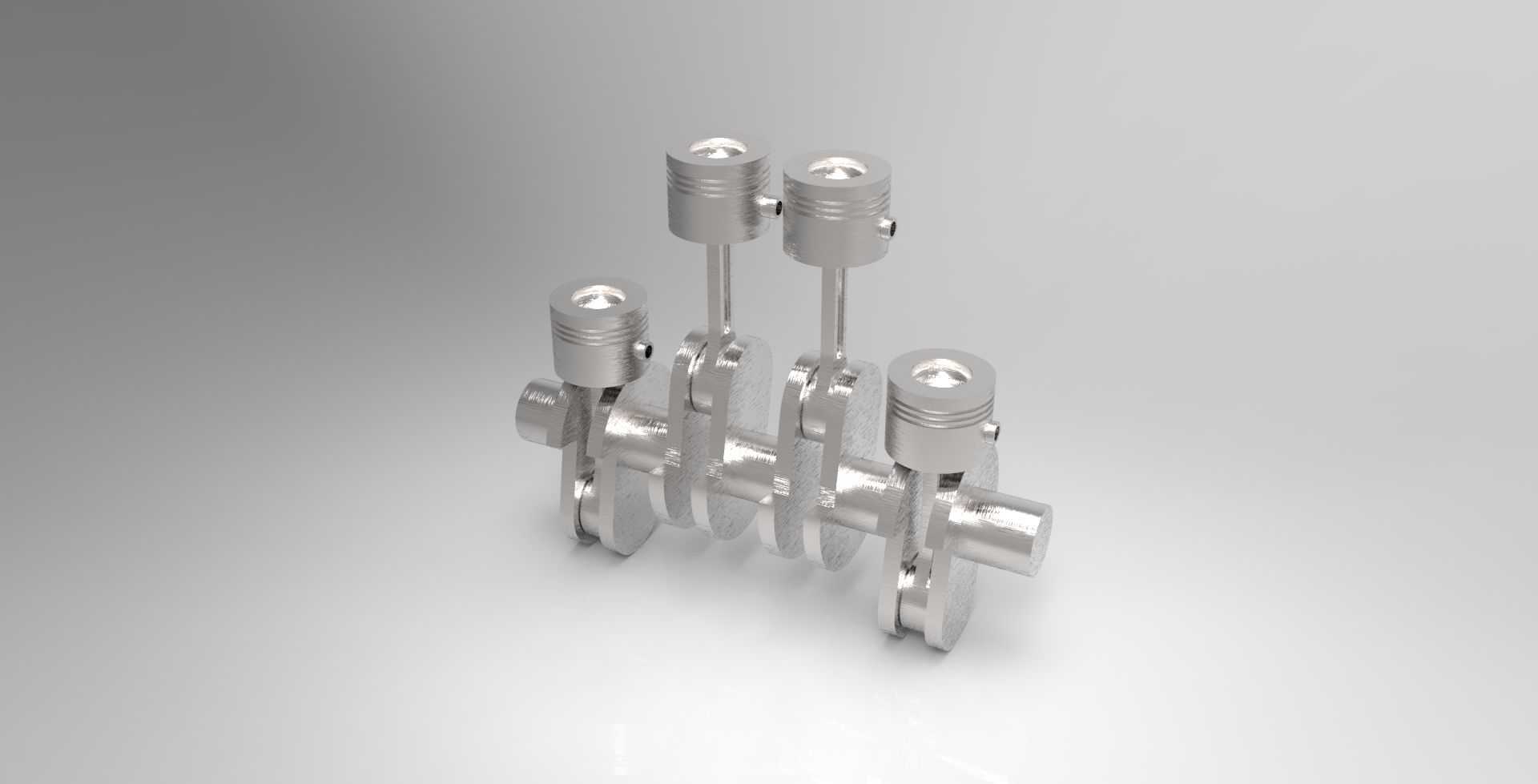

  这套曲柄活塞组结构,是内燃机动力转换环节的核心执行部件,日常在小排量通用动力设备、摩托类动力单元、小型工程机械辅机里都能见到同原理结构的应用,核心作用是把燃料燃烧产生的往复直线推力,转化为可输出的旋转扭矩,为整套设备提供持续的动力来源。从结构设计逻辑来看,整套组件采用直列四缸排布方式,四个活塞沿曲轴轴线方向等距布置,相邻缸的曲柄销错开180度相位,能够保证四个活塞的往复惯性力尽可能在内部抵消,减少运转过程中的整机振动,这种排布方式的结构紧凑度高,缸体加工难度相对较低,也方便后续进排气系统、润滑系统的管路布置,是小排量动力单元里应用最广泛的排布形式。活塞部分采用了常规的筒形活塞设计,活塞头部预留了环槽安装位置,可适配气环与油环的装配,

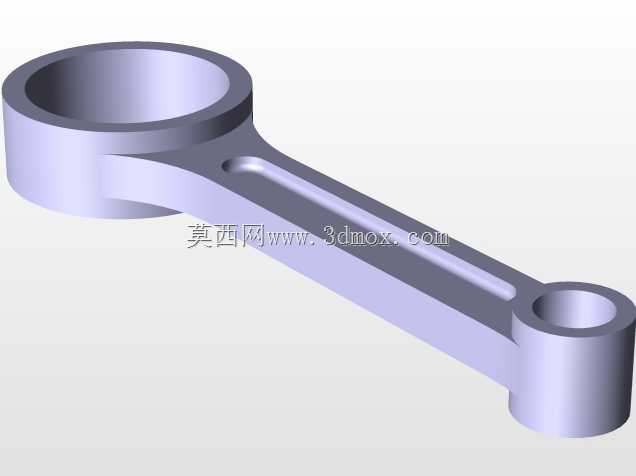

  气环负责密封燃烧室内的高压燃气,避免燃气下窜到曲轴箱影响动力输出效率,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成异常烧损。活塞裙部做了适配缸径的导向设计,能够在活塞往复运动过程中保持稳定的运动姿态,避免出现偏磨、敲缸的异常工况。活塞与曲柄销之间通过活塞销实现铰接,活塞销采用全浮式设计思路,工作状态下可在活塞销座与连杆小头衬套之间小幅转动,能够让销体表面的磨损更均匀,延长部件的整体使用寿命。连杆部分采用了工字形截面的杆身设计,这种截面形式在同等重量下能够获得更高的结构强度与刚度,既可以承受活塞做功时传递的巨大爆发压力,也能抵御活塞往复运动产生的惯性拉力,避免高转速工况下出现连杆变形、断裂的失效风险。

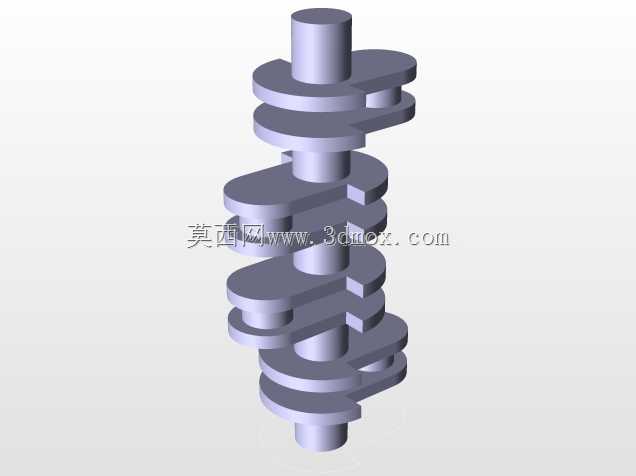

  连杆大头做了分体式设计,通过连杆螺栓与连杆盖紧固在曲轴的曲柄销上,装配时可通过调整轴瓦的配合间隙,保证曲柄销与连杆大头之间的润滑状态稳定,形成足够厚度的油膜减少摩擦损耗。曲轴部分采用整体式锻造结构,四个曲柄销与主轴颈之间通过曲柄臂连接,主轴颈作为曲轴的旋转支撑点,对应安装在缸体的主轴承座上,能够为整根曲轴提供稳定的旋转支撑,曲轴的输出端可直接连接飞轮与离合器组件,将转化后的旋转扭矩向外传递给传动系统。设计过程中需要严格控制各运动部件的尺寸公差与形位公差,比如活塞的裙部尺寸需要与缸筒内径保持合理的配合间隙,间隙过大会导致密封性能下降、敲缸异响,间隙过小则会在热机状态下出现活塞胀死、拉缸的故障;曲柄销与主轴颈的同轴度、圆柱度公差需要控制在极小的范围内,否则会在高速旋转时产生额外的偏载,加剧轴瓦的磨损,甚至引发曲轴断裂的严重故障。安装边界方面,整套曲柄活塞组需要装配在对应的缸体曲轴箱内,活塞外圆与缸筒内壁配合,曲轴主轴颈与缸体主轴承座一一对应,轴向需要预留合适的轴向窜动间隙,避免曲轴受热伸长后出现卡滞;连杆的运动轨迹需要提前做运动干涉校核,确保连杆在整个往复旋转行程中,不会与缸体内部的加强筋、润滑油道、平衡轴等周边部件发生碰撞,同时要给曲轴平衡块预留足够的旋转空间,平衡块的配重需要经过精确计算,抵消活塞与连杆往复运动产生的一阶、二阶惯性力,进一步降低运转时的振动水平。在实际工程应用中,这类结构的设计还要兼顾润滑路径的合理性,

  曲轴内部需要加工贯通的润滑油道,将主轴承道输送来的压力润滑油引导到各个曲柄销位置,为连杆大头轴承提供持续的压力润滑,同时通过连杆杆身的油道将润滑油输送到连杆小头,为活塞销提供润滑,活塞底部还会通过曲轴旋转飞溅的润滑油实现冷却,带走活塞头部吸收的燃烧热量,避免活塞温度过高出现材料强度下降的问题。整套结构的运动逻辑清晰,活塞在缸筒内完成进气、压缩、做功、排气四个行程的往复动作,通过连杆推动曲轴做连续旋转,每个缸的做功行程按固定相位依次错开,保证曲轴输出的扭矩足够平稳,不需要配备过大质量的飞轮就能维持稳定的怠速运转,这类结构的维护也相对便捷,拆解缸盖与油底壳后即可完成活塞环更换、轴瓦检查等常规维保操作,在通用动力领域的适配性极强。
