内燃机传动连杆精密结构设计

　　作为往复式动力设备核心传动构件，这款连杆的设计完全围绕动力传递过程中的载荷特性展开，日常工况下需要承接活塞端传递的往复直线作用力，将其转换为曲轴端的旋转扭矩输出，整个工作循环中会交替承受拉压交变载荷、瞬时冲击载荷以及高速运转下的惯性力，因此结构设计的合理性直接决定了整套动力单元的运行可靠性与服役寿命。

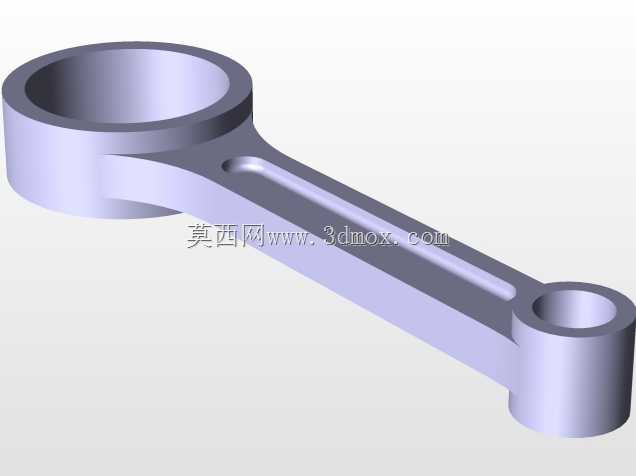

　　从结构布局来看，杆身采用了变截面工字型设计，这种结构并非随意选型，而是在长期工程实践中验证的最优方案：在保证纵向抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非承载区域的材料冗余，既降低了构件自身的往复运动质量，减少高速工况下的惯性载荷冲击，也能兼顾杆身的结构刚度，避免在大扭矩输出时出现杆身屈曲变形。大小端的孔位设计严格匹配配套部件的安装边界，小端为整圆通孔结构，用于安装活塞销，与活塞销座孔形成铰接配合，孔壁预留了足够的衬套压装余量，可根据润滑需求选配铜基衬套或滚针轴承，适配不同润滑方式的动力单元；大端采用分体式设计思路（对应模型中呈现的整环结构为合装后的成型状态），可拆分的连杆盖能够实现与曲轴曲柄销的便捷装配，结合面的定位结构可保证反复拆装后的同轴度精度，避免孔位错位引发的偏磨问题。

　　在实际应用场景中，这类连杆广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组以及部分微型空压机的曲柄连杆机构，安装时需要严格控制大小端孔的中心距公差，这个尺寸直接影响发动机的压缩比参数，一旦偏差超出允许范围，会出现压缩比异常导致的动力不足、爆震甚至活塞撞气门等严重故障。大小端孔的圆柱度、表面粗糙度也有明确的工程要求，孔壁表面需要达到相应的加工精度等级，才能保证与配套轴瓦、衬套的贴合度，避免局部应力集中引发的早期疲劳损坏。杆身与大小端的过渡区域采用了大圆角平滑过渡设计，从根源上减少应力集中点，要知道交变载荷下的疲劳失效往往最先出现在截面突变的位置，这种圆弧过渡结构能够将载荷均匀分散到整个杆身截面，大幅提升构件的疲劳强度。

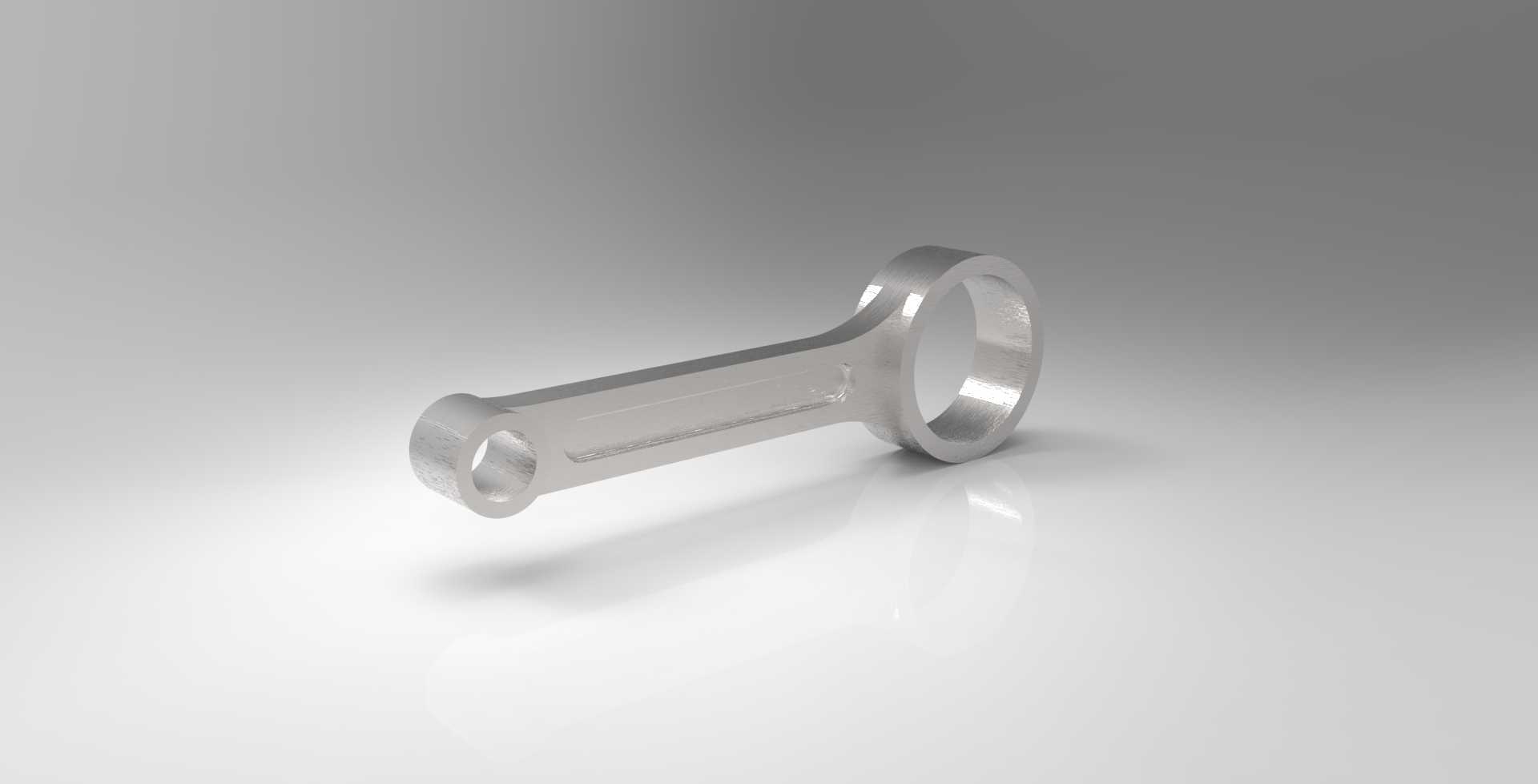

　　设计过程中需要同步考虑润滑路径的布置，部分同类型连杆会在杆身内部加工贯通的油道，将大端曲轴轴瓦处的压力润滑油引导至小端活塞销位置，实现铰接部位的持续压力润滑，降低高速运转下的摩擦磨损；如果是采用飞溅润滑的小型动力单元，则会在小端孔上方设计集油槽，收集曲轴运转飞溅起来的润滑油，满足摩擦副的润滑需求。这款模型还原的连杆结构，在外形上严格遵循了实际量产构件的比例关系，大小端的孔径比、杆身的宽厚比、过渡圆角的取值都符合通用动力机械的设计规范，既可以作为结构设计人员学习曲柄连杆机构设计的参考样例，也能用于动力单元的装配干涉校验、运动仿真分析，在做整机三维布局时，能够直观验证连杆在运动行程中与缸体、曲轴平衡块、活塞裙部的间隙是否满足设计要求，避免实际加工装配后出现运动干涉问题。

　　从安装边界来看，连杆的厚度尺寸需要匹配曲轴曲柄的开档宽度，大端的外圆直径要保证在曲轴旋转过程中不会与缸体内壁、曲轴箱加强筋发生碰擦，小端的外径尺寸要满足活塞销座的内部空间要求，在上止点位置不能与活塞内腔顶面发生碰撞。这些尺寸边界的把控，是连杆结构设计中最容易被新手忽略的细节，很多初学者在建模时只关注杆身的强度，忽略了运动包络空间的校验，导致实际装配后出现运转卡滞的问题。这款连杆的三维结构完整呈现了各部位的尺寸比例关系，能够帮助设计人员快速理解这类传动构件的设计逻辑，掌握从载荷校核到结构选型、再到安装边界校验的完整设计思路。
