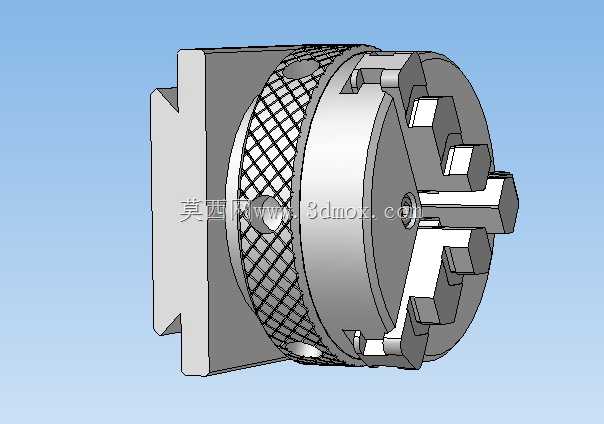

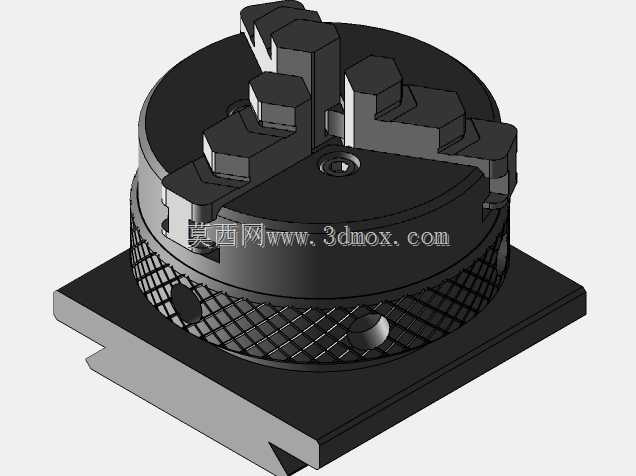

直径50mm燕尾榫安装式三爪卡盘心轴结构

　　在小型回转类零件加工、检测工位的工装搭建场景中，这类带燕尾榫安装结构的50mm直径三爪卡盘心轴，是适配小型车床主轴、回转工作台、检测工装架的核心装夹部件。不同于大规格卡盘采用法兰螺栓组的安装形式，燕尾榫安装结构的设计初衷，是为了满足快换工装的使用需求——在多品种小批量的加工场景里，操作人员无需逐颗拧动安装螺栓，只需沿燕尾导轨方向将卡盘心轴推入安装位，通过侧边的锁紧顶丝即可完成固定，大幅缩短工装切换的辅助时间，尤其适合教学实训台、小型精密回转工作台这类需要频繁更换装夹组件的设备。

　　从功能特性来看，该卡盘心轴集成了卡盘本体与安装连接结构，三爪采用自定心结构设计，爪部的行程可覆盖直径50mm以内的轴类、盘类零件装夹，爪部的夹持面做了阶梯齿形处理，既可以保证对毛坯件的夹持摩擦力，也能通过内侧的光面台阶适配精加工后零件的装夹，避免夹伤工件表面。卡盘外圈的滚花纹理，是为手动调整夹持松紧度设计的，在无卡盘扳手的辅助场景下，操作人员可直接手持外圈转动，带动内部的平面螺纹结构驱动三爪同步开合，完成工件的装夹与松卸，适配小扭矩装夹的轻载作业场景。

　　设计过程中，燕尾榫的安装尺寸做了通用化适配，燕尾的角度采用机床附件通用的55度燕尾规格，可直接匹配市面上多数小型回转工作台、车床尾座替换轴、分度头的燕尾安装槽，无需额外做安装转接。卡盘心轴的内部做了中空通孔设计，可穿过长度超出卡盘厚度的长轴类零件，拓展装夹适用范围，通孔的端部做了倒角处理，方便工件穿入时的导向，避免刮伤工件表面。卡盘与心轴的连接部位采用过盈配合加骑缝销的固定形式，保证卡盘在回转过程中与心轴的同轴度，避免高速回转时出现偏心抖动，影响加工或检测精度。

　　外形尺寸方面，卡盘本体的外径控制在50mm，整体厚度不含燕尾安装座的部分为28mm，燕尾安装座的宽度为32mm，燕尾的凸台高度为6mm，安装时的推入行程为40mm，安装完成后卡盘端面与安装基准面的平行度公差控制在0.02mm以内，三爪的定心精度在0.015mm以内，可满足小型精密零件的粗加工、半精加工以及形位公差检测的装夹精度要求。在实际使用中，这类卡盘心轴常搭配小型桌面车床、回转式检测台、电火花机床的小型工装轴使用，针对直径较小的销类、小法兰类、小型轴套类零件完成装夹固定，其紧凑的结构尺寸不会占用过多的设备安装空间，燕尾安装的形式也方便在多台同规格安装槽的设备之间快速调转使用，减少同类型工装的储备数量。

　　结构细节上，卡盘内部的平面螺纹采用了等距梯形螺纹设计，螺纹升角经过优化，保证三爪移动过程中的顺畅度，不会出现卡滞或爬行现象，三爪与卡盘本体的配合槽做了研磨处理，间隙控制在0.01mm以内，避免装夹时三爪出现晃动影响定心精度。燕尾安装座的两个侧面做了磨削加工，表面粗糙度达到Ra1.6，保证与安装燕尾槽的配合贴合度，安装座的侧面预留了2个M4的顶丝孔，安装到位后通过顶丝抵紧在燕尾槽的定位面上，防止回转过程中卡盘出现轴向窜动。卡盘的前端面做了0.5mm深度的内凹止口，可适配带定位台阶的工件，装夹时工件的台阶面贴紧止口端面，即可保证工件的轴向定位精度，无需额外做轴向尺寸找正，进一步提升装夹效率。
