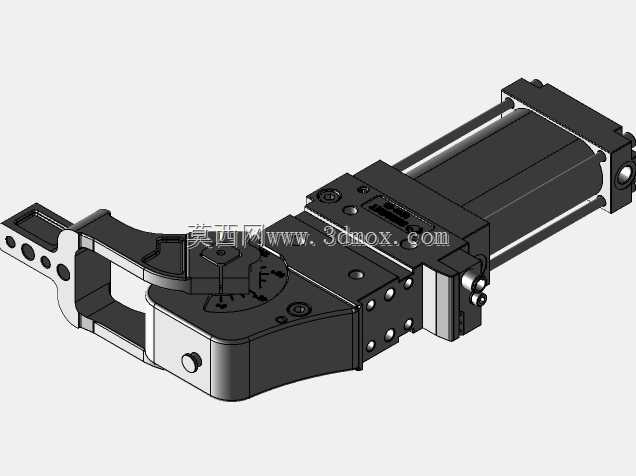

高刚性紧凑型动力夹紧执行组件结构

　　在汽车焊装线、白车身拼装工位、小型零部件压装工作站这类对装夹节拍、夹持刚性、安装空间有严苛要求的场景里，这类集成式动力夹紧组件的应用占比正在逐年提升。不同于传统分体式夹钳需要单独搭配气缸、铰链座、感应开关支架的设计，这款组件将动力输出单元、夹持杠杆结构、安装基准面、附件拓展接口全部整合在单一主体内，省去了现场装配时的多部件同轴度校准环节，能大幅缩短工装台架的搭建调试周期。

　　从实际使用场景来看，这类夹紧件常被布置在工装夹具的靠近焊缝位置、工件定位销周边，用来在焊接、铆接、压装工序中牢牢压紧工件的翻边、型材搭边位置，避免加工过程中工件受外力产生位移，导致加工尺寸超差。很多紧凑布局的工作站里，留给夹钳的安装空间往往非常局促，传统分体夹钳的气缸外伸结构很容易和周边的焊枪、送料机构、机器人轨迹产生干涉，这款组件采用动力单元与夹持臂平行排布的结构，将整体外伸长度压缩到同规格夹持力分体夹钳的七成左右，能适配狭窄工位的安装需求。

　　功能特性层面，这款组件的核心优势集中在高刚性输出与紧凑尺寸的平衡上。夹持端的杠杆比经过反复调校，在动力单元额定输出力不变的前提下，夹持端的最终压紧力可以满足1.5mm厚度冷轧钢板、2mm厚度铝合金型材的装夹需求，不会出现夹持力不足导致的工件窜动。主体结构的受力面全部采用整料铣削成型，没有多余的拼接螺栓连接位，长期承受交变夹持力的工况下，不会出现连接位松动、夹持精度漂移的问题。夹持臂的开合行程经过合理设定，既保证工件上下料时有足够的避让空间，又不会因为开程过大浪费动作节拍，单次开合的动作时间可以控制在0.8秒以内，匹配高速自动化生产线的节拍要求。

　　设计思路上，这款组件完全围绕现场安装与维护的便利性展开。主体底部的安装面设置了标准的定位销孔与螺栓过孔，现场安装时只需要在工装板上提前加工对应位置的定位销与螺纹孔，就可以实现组件的快速换装，更换同型号组件时不需要重新调整夹持位置精度。组件侧面预留了标准的传感器安装槽，可以直接加装市面上通用的磁性感应开关，用来检测夹持臂的开合状态，不需要额外设计制作传感器安装支架。夹持臂的前端压头位置采用可更换设计，针对不同厚度、不同表面材质的工件，可以更换不同形状、不同材质的压头，比如针对漆面工件可以更换聚氨酯包胶压头避免夹伤表面，针对窄边工件可以更换窄型压头提升压紧贴合度。

　　从安装边界尺寸来看，这款组件的主体宽度控制在窄幅区间，并排布置多个夹钳时，相邻夹钳的中心距可以压缩到很小，适合在工件的短距离搭边位置布置多点夹持。主体的高度方向没有突出的外接管路接头，动力接口布置在组件的尾端端面，接入气管后不会额外增加侧面的外凸尺寸，进一步降低了和周边机构产生干涉的概率。夹持臂在完全闭合状态下，压头的工作面与主体安装面的高度差经过精准控制，适配多数工装台架的基准面高度要求，不需要额外加装垫高块来调整夹持高度。在实际选型应用时，只需要确认所需的夹持力、安装空间的长宽高边界、夹持点的行程需求，就可以直接匹配这款组件，不需要再做额外的结构改制，能大幅降低非标工装的设计工作量。

　　长期在车间现场使用的工况下，这类集成式夹钳的密封结构也做了针对性优化，动力单元的活塞杆位置采用多层防尘密封结构，可以阻挡焊接飞溅、金属切削粉尘进入腔体内部，减少密封件的磨损速度，延长组件的整体使用寿命。所有外露的金属表面都做了硬化处理与防锈涂层，在焊接车间的飞溅、潮湿环境下，不会轻易出现表面锈蚀、涂层脱落的问题，日常维护只需要定期在铰接位置加注少量润滑脂，就可以保证动作的顺畅性，不需要频繁拆解更换内部零件。
