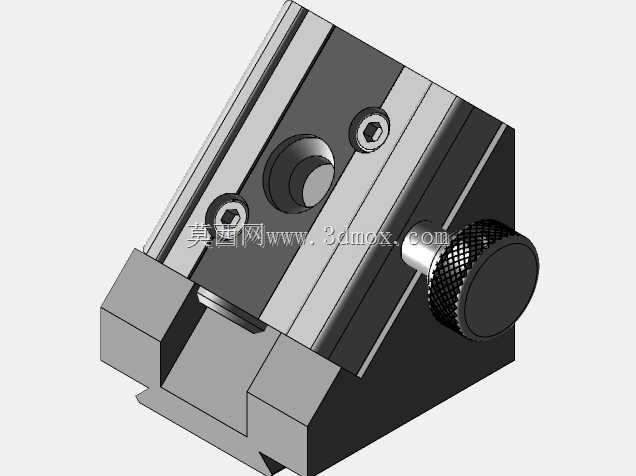

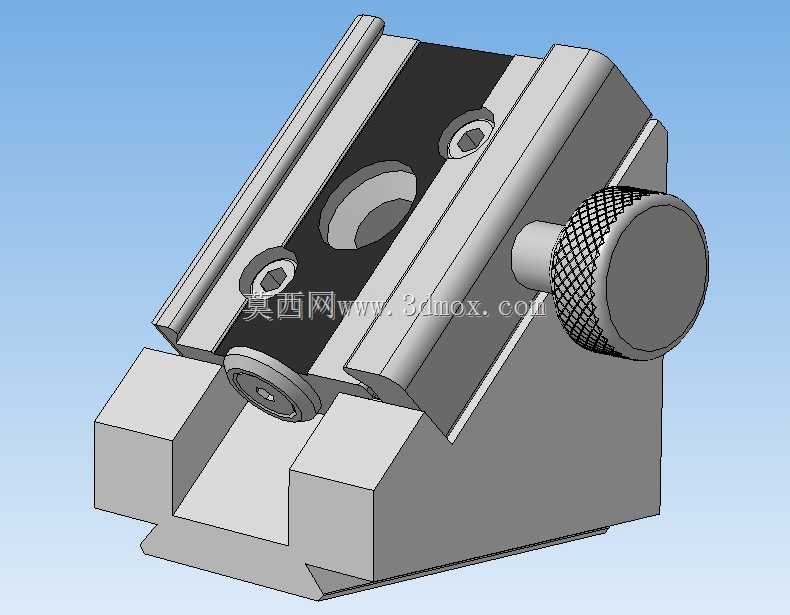

45度角安装燕尾榫夹具配套心轴结构

　　在工装夹具的实际应用场景里，这类带角度安装结构的心轴，主要服务于燕尾榫类夹具的斜向装夹需求，常见于小型零件的角度铣削、磨削加工工位，也会用在检测工位的工件定位环节，解决常规直装心轴无法实现的倾斜装夹痛点。从功能特性上看，该心轴作为燕尾榫夹具的核心安装载体，承担着夹具本体与安装基座之间的定位、连接以及角度保持作用，心轴与夹具燕尾槽的配合段采用精密间隙配合设计，既保证夹具可以沿心轴轴向做小范围的位置调整，又能避免装夹过程中出现角度偏移，端部的滚花旋钮结构集成了锁紧功能，无需额外工具即可完成夹具位置的快速锁定，适配小批量多品种的柔性加工需求。设计思路上，整体采用一体化的斜座加心轴的组合结构，45度的安装角度是经过多场景装夹验证的通用角度，

　　既可以满足常见的45度斜面加工、倒角加工的装夹需求，也能通过更换不同规格的垫块适配其他相近角度的装夹场景；心轴的安装基准面做了平面度精磨处理，与基座贴合时可以保证整体装夹的刚性，避免加工过程中出现振刀问题；燕尾配合段的截面尺寸匹配标准燕尾槽的通用规格，不需要对现有燕尾榫夹具做额外改造即可直接适配，降低了工装改造成本。从外形尺寸与安装边界来看，整体结构的底座部分采用方正的块状设计，安装孔位的间距适配常见的机床工作台T型槽间距，也可以直接固定在通用平口钳的钳口上使用，不需要额外制作过渡连接板；心轴的伸出长度经过优化，既保证燕尾榫夹具可以有足够的调整行程，又不会因为伸出过长导致装夹刚性下降，滚花旋钮的外径设计兼顾了操作手感与空间占用，

　　在狭窄的机床加工空间内也可以方便操作，不会和刀具、机床护罩产生干涉。实际使用过程中，这类心轴的受力主要来自夹具装夹工件时的切削反力，所以在结构设计时对心轴与底座的连接部位做了加强处理，采用大圆角过渡避免应力集中，长期承受交变切削力也不会出现断裂变形的问题；配合面的硬度经过调质处理，耐磨性能满足频繁调整夹具位置的使用需求，不需要频繁更换配件。在检测工位使用时，该心轴的角度精度可以控制在±0.02度以内，保证工件检测时的角度基准准确，不会因为工装本身的角度误差导致检测结果失准；和常规的直装心轴相比，这种带固定角度的安装心轴不需要每次装夹都做角度找正，单次装夹的准备时间可以缩短60%以上，尤其适合批量零件的角度加工场景，能有效提升加工效率，降低操作人员的劳动强度。结构上没有多余的复杂零件，日常维护只需要定期清理燕尾配合面的切屑、加注少量润滑油即可，不需要复杂的拆解保养，适合车间复杂的生产环境使用。
