圆管外壁标识冲压成型工装结构

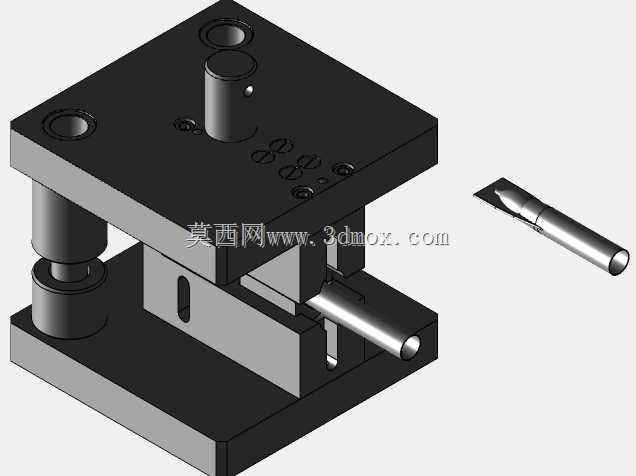

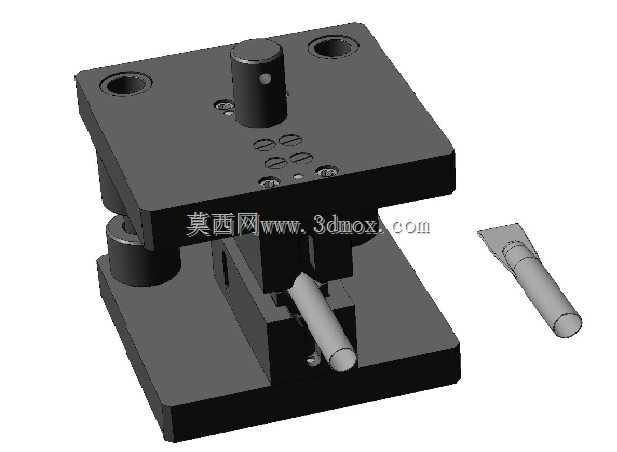

　　这套工装主要面向小直径金属圆管的外壁标识压印作业场景，在水暖管路、气动配管、小型液压油路管线的批量生产环节中，经常需要在管材外壁压制永久性的规格标识、流向标记或品牌印记，传统的手工打标效率低、印记深浅不均，激光打标成本偏高且对薄壁管材存在热影响风险，这套冲压式压印工装正是针对这类工况开发的专用作业装置。从结构布局来看，整套工装采用标准的开式冷冲压模架结构，上下模座通过对角布置的导柱导套实现合模导向，导柱配合间隙控制在0.02mm以内，能够保证上下模合模时的对位精度，避免压印位置偏移导致的标识错位、管材压伤问题。上模部分集成了压印字头安装座，字头采用快换式结构，可以根据不同的标识内容快速更换字码块，无需拆卸整个模座，

　　适配多规格小批量的管材打标需求；安装座与上模座之间设置了刚性垫板，能够分散冲压时的局部压力，避免长期冲压导致模座变形。下模部分是整套工装的核心定位结构，设置了与待加工管材外径匹配的V型定位槽，槽面做了淬火硬化处理，硬度达到HRC55以上，能够承受长期冲压的摩擦损耗，V型槽的定位角度设计为90度，适配直径22mm规格的圆管定位，定位槽的入口处做了15度的导入倒角，方便操作人员快速将管材送入工位，不需要额外的对位调整。V型槽的侧方设置了轴向定位挡块，能够控制管材的压印位置距离管口的尺寸，保证同一批次管材的印记位置一致性，挡块采用腰型孔安装，可以根据不同的压印位置要求调整挡块的固定位置，适配不同长度管材的加工需求。冲压作业时，

　　上模随压机滑块下行，压印字头首先接触管材外壁，随着合模行程推进，字头在管材表面压出深度0.7mm的永久性印记，这个压印深度经过反复验证，既能够保证标识清晰耐磨，不会因为管材后续的搬运、安装摩擦导致标识模糊，又不会因为压深过大导致管材内壁出现凸起变形，影响管路的通流性能或者后续的接头装配。模架的上下安装面都做了平面磨加工，平面度控制在0.01mm以内，能够直接安装在普通台式冲床或者小型液压机的工作台上，不需要额外的找平调整，安装时只需要通过模座上的四个安装孔用螺栓压紧即可，安装边界尺寸紧凑，不会占用过多的工作台面空间，适合在小型加工车间的工位上布置。整套结构没有复杂的传动或者气动液压组件，纯机械结构的可靠性极高，

　　日常维护只需要定期给导柱加注润滑脂、检查字头的磨损情况即可，操作人员不需要经过复杂的培训就可以上手作业，单次冲压作业的周期不超过2秒，相比手工打标效率提升5倍以上，压印的标识深度一致、边缘清晰，不会出现手工打标常见的重影、深浅不一问题。在设计过程中，针对薄壁管材容易被压变形的问题，特意将压印字头的施压面做了微小的圆弧过渡，避免字头边缘的锐角在压印时切伤管材表面，同时下模V型槽的支撑长度覆盖了压印位置前后各30mm的范围，能够给管材提供足够的支撑力，避免冲压时管材出现弯曲变形。针对管材加工时可能存在的外径公差波动，V型槽的定位设计具备一定的自适应能力，即使管材外径在公差范围内有小幅波动，也能够保证管材中心与压印字头的对中精度，不会出现压印偏斜的问题。这套工装除了可以压印标识之外，更换对应的上模头之后，也可以完成管材外壁的浅筋压制、局部打点定位等简单的冲压作业，具备一定的通用拓展能力，适合小型管材加工企业的多品类小批量生产场景使用。
