200mm行程手动反向同步支撑移动机构

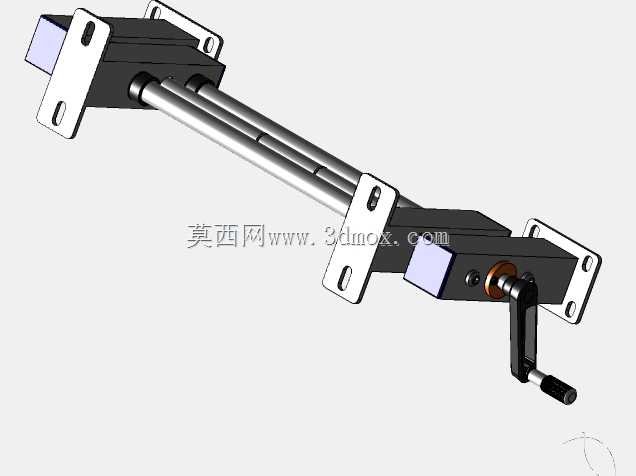

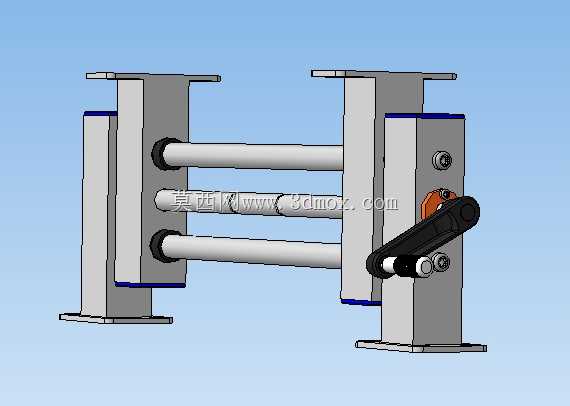

　　在工装夹具、轻型检测工位、小型装配操作台的实际搭建场景中，经常会遇到需要两侧支撑件同步反向开合、调整支撑间距的需求，这类需求往往不需要配置电动驱动元件，依靠手动操作就能满足工位调整的频次要求，同时还能避免电控系统带来的成本上升、布线复杂、维护点增多的问题，这款手动反向移动支撑机构就是针对这类场景开发的纯机械传动结构。从实际安装边界来看，该机构两侧采用立式支撑座作为安装基准，支撑座底部带法兰安装面，可直接通过螺栓固定在设备台面或者工装底板上，两个支撑座之间通过三根平行的光轴作为导向承载构件，光轴两端分别插入两侧支撑座的定位孔内，通过顶丝或者端盖压紧的方式实现固定，保证导向轴的平行度公差控制在0.05mm/m以内，

　　避免滑动过程中出现卡滞。中间的传动部分采用反向螺旋传动结构，也就是同一根传动杆上加工出两段旋向相反的螺纹段，分别与两侧滑动支撑块上的螺母座配合，当手动摇动端部的操作手柄时，传动杆绕自身轴线转动，两个滑动支撑块就会沿着光轴方向做同步的反向移动，要么同时向中间靠拢缩小支撑间距，要么同时向两侧分开扩大支撑间距，整个行程范围控制在200mm，能够覆盖多数小型工件的支撑宽度调整需求。在功能特性上，这套机构没有多余的冗余零件，所有传动构件都裸露在可视范围内，日常维护只需要定期在光轴和螺纹副位置涂抹润滑脂即可，不需要复杂的保养流程；操作手柄的力臂经过优化，普通人单手操作就能轻松驱动两侧支撑块移动，即使在支撑块上搭载10kg以内的工装负载，

　　也不会出现操作费力的情况；螺纹副本身具备自锁特性，当停止摇动手柄后，两侧支撑块不会因为负载作用出现自行移位的问题，不需要额外添加锁止构件就能保证调整后的位置精度，重复定位精度可以控制在0.1mm以内，完全满足普通工装工位的定位要求。从设计思路层面，这套结构没有采用复杂的齿轮齿条或者同步带传动方案，而是选择了最成熟可靠的正反丝杠传动结构，一方面是因为正反丝杠的加工工艺成熟，普通车床就能完成螺纹段的加工，制造成本更低，另一方面是这种传动方式的同步性是机械结构本身保证的，不需要额外做同步校准，装配的时候只需要保证两侧光轴平行、传动杆与光轴的平行度符合要求，就能实现稳定的同步反向移动，不会出现两侧移动量不一致导致的支撑偏斜问题。

　　在实际应用中，这套机构可以直接作为小型工件的焊接工装底座，根据不同宽度的工件调整支撑间距，也可以安装在检测设备上作为可调式支撑托架，承托不同尺寸的待检测零件，还可以用在小型手动压合设备上，调整两侧定位块的间距来适配不同规格的产品；安装的时候需要注意，底部支撑座的安装面需要保证平面度，避免安装后光轴出现翘曲，导致滑动阻力增大，传动杆的端部手柄位置需要预留足够的操作空间，保证操作人员摇动手柄时不会和周边设备产生干涉；滑动支撑块的顶面预留了标准的螺纹安装孔，可以直接加装支撑块、定位销、夹紧元件等工装附件，不需要额外做转接板加工，能够大幅缩短工装搭建的周期。和电动调节的同类型支撑平台相比，这套纯手动结构不需要接入电源或者气源，完全可以独立使用，在没有动力源的现场调试场景、临时工装搭建场景下的适配性更强，整体结构的重量更轻，两个成年人就能完成整台机构的搬运移位，适合需要经常调整工位布局的小型生产车间使用。
