集成减速结构的双安全链离合装置

　　在重载链传动工况的现场调试里，最容易出问题的往往不是链轮本身的强度，而是突发过载时的动力切断响应——早年做输送线改造时遇到过三次卡料后链条崩断的事故，都是因为传统离合器响应滞后，动力端的扭矩没及时脱开，从动侧的卡滞载荷直接拉断了链板，后来在重载输送、链式给料这类工况里，带集成减速结构的双安全链离合器就成了标配选型。这套离合装置直接把减速级和安全离合做在了同轴集成结构上，没有额外的联轴器转接，轴向安装尺寸比传统“减速器+独立离合器+链轮”的分体式方案缩短近三分之一，对于安装空间局促的设备中部传动位来说，能省出不少布置其他辅件的空间。从结构逻辑上看，两套独立的安全链离合单元分别对应z17-14和z17-20两种传动比的链轮，两套离合的扭矩触发阈值可以根据各自驱动的负载段单独标定，比如输送线的进料段负载波动大，就把对应侧的离合脱开扭矩调得稍高，出料段负载平稳，阈值就适当降低，避免单侧卡滞时整套传动系统全部锁死。摩擦副的布置采用了叠片式结构，多片摩擦片沿轴向叠合在花键轴上，正常传动时靠碟簧的预紧力把摩擦片、链轮轮毂、减速从动轮压成一个刚性整体，动力从输入端的轴头传入，经过集成的减速齿级减速增扭后，分别传递到两个链轮上，带动链条完成物料输送。当任意一侧的链轮出现卡滞，负载扭矩超过摩擦副的预设静摩擦力矩时，对应侧的摩擦片就会发生相对滑转，立刻切断该侧的动力传递，不会把冲击载荷传回减速级和动力输入端，也不会影响另一侧链轮的正常运转，

　　这点比单离合器的结构可靠性高很多——之前用单离合器的方案，只要任意一个工位卡滞，整条线都得停，现在双独立离合的结构，单侧滑转时另一侧还能维持低速运转，方便运维人员快速定位卡滞点，不用全线停机排查。设计上把减速级的从动齿轮直接做在了离合座的本体上，没有额外的键连接转接，减少了传动链上的间隙累积，传动反向间隙能控制在很小的范围内，对于需要频繁启停的往复链传动工况，能有效降低启停时的冲击噪音。链轮的齿形采用了标准三圆弧一直线齿形，适配常规的工业滚子链条，安装时不需要定制特殊规格的链条，降低后期运维的备件成本。安装边界上，两端的轴头采用了标准的六角轴端配合平键的连接结构，输入端可以直接连电机法兰或者带轮，输出侧的两个链轮的轴向位置是固定的，

　　安装时只需要保证两轴的同轴度在0.1mm以内，链轮和机架上的导向轮的共面度偏差不超过0.05mm，就能避免链条运行时的偏磨问题。摩擦片的磨损间隙可以通过轴端的锁紧螺母调整，不需要拆开整个离合壳体，日常维护时只需要打开端部的防尘端盖，就能调整碟簧的预紧量，补偿摩擦片磨损后带来的扭矩阈值下降。在实际应用场景里，这类结构除了常规的链式输送线，还能用在农机的喂入链传动、立体车库的升降链传动、矿山给料机的链传动上，这些工况的共性就是负载波动大，容易出现突发卡滞，一旦出现过载如果不能及时切断动力，轻则崩断链条，重则烧坏驱动电机，甚至打坏减速箱的轮齿。这套集成结构因为把减速和离合做在了一起，整体的转动惯量比分体式方案小很多，

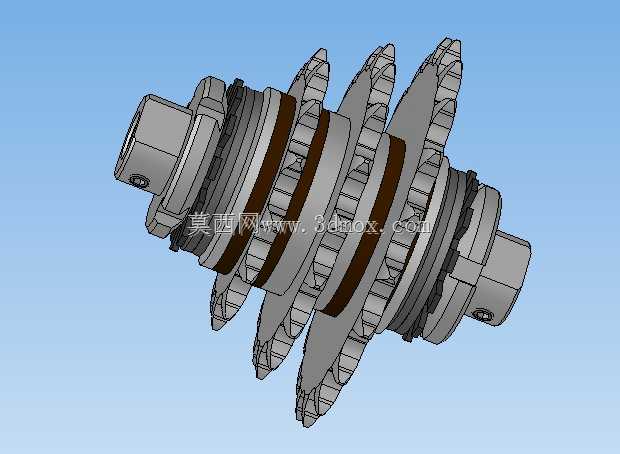

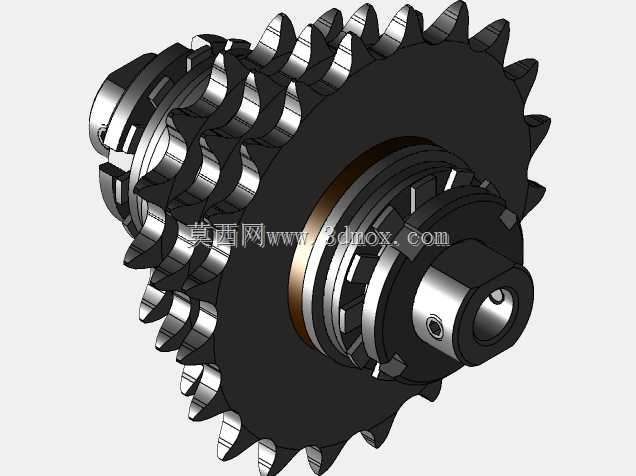

　　离合滑转时的响应速度更快，过载触发的延迟能控制在毫秒级，不会出现因为响应滞后导致的零部件损坏。另外结构上的密封采用了双唇口橡胶油封，能适应多粉尘、有少量油污的车间工况，不需要额外加装防尘罩，日常运行时只需要定期通过注油杯给摩擦副和轴承补充润滑脂就行，维护周期能到半年以上，比传统的外露式离合器维护成本低很多。从建模的细节来看，所有的花键配合、摩擦片的叠合间隙、碟簧的预紧行程都做了1:1的还原，链轮的齿形参数、减速齿轮的模数和变位系数都符合实际加工的工艺要求，没有出现建模时常见的齿形干涉、配合间隙不合理的问题，不管是用来做设备的方案选型演示，还是做后续的工程图转化、零部件加工，都能直接作为结构参考，不需要再做大量的参数修正。
