框架式泡沫成型生产设备结构

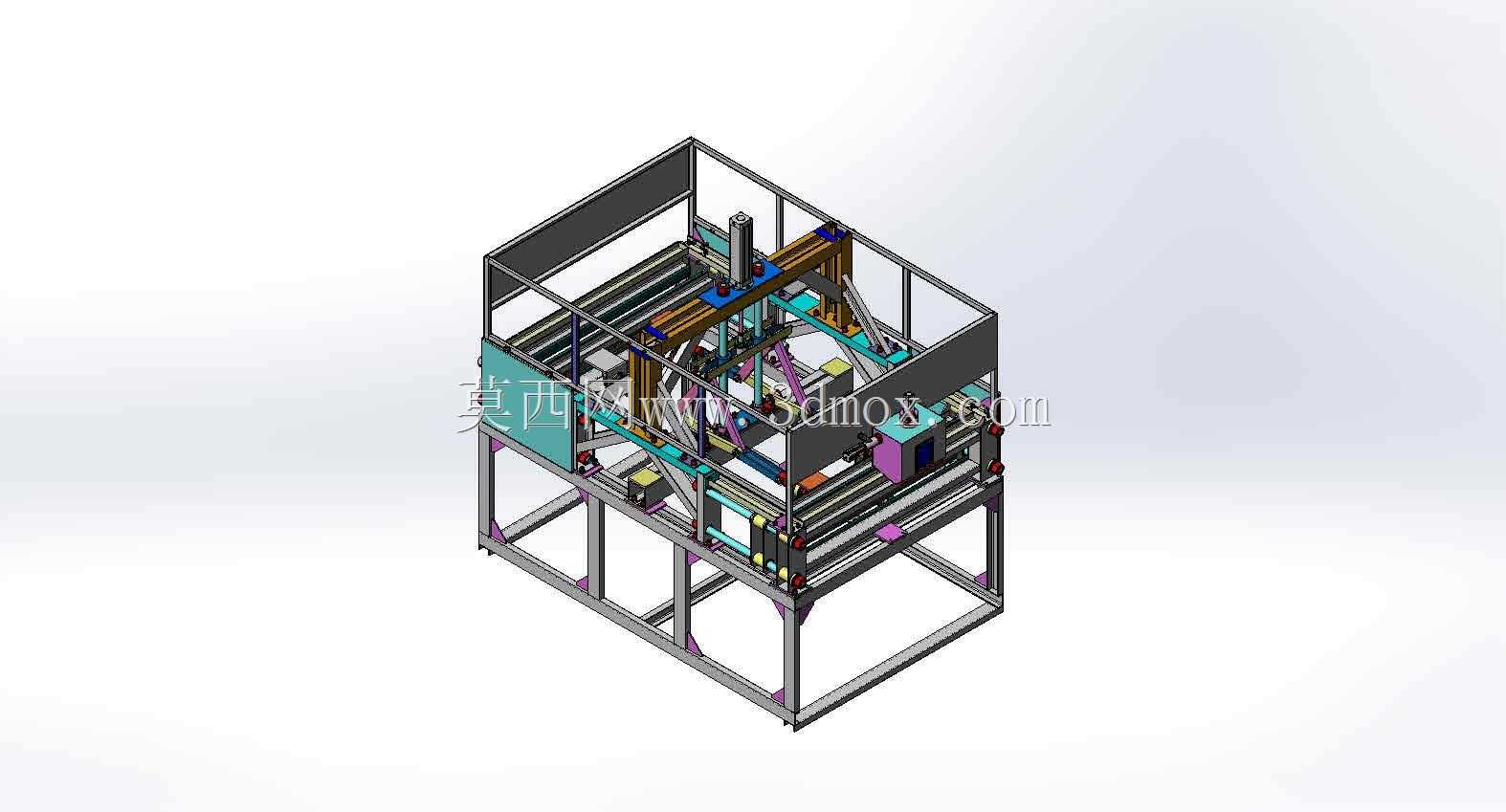

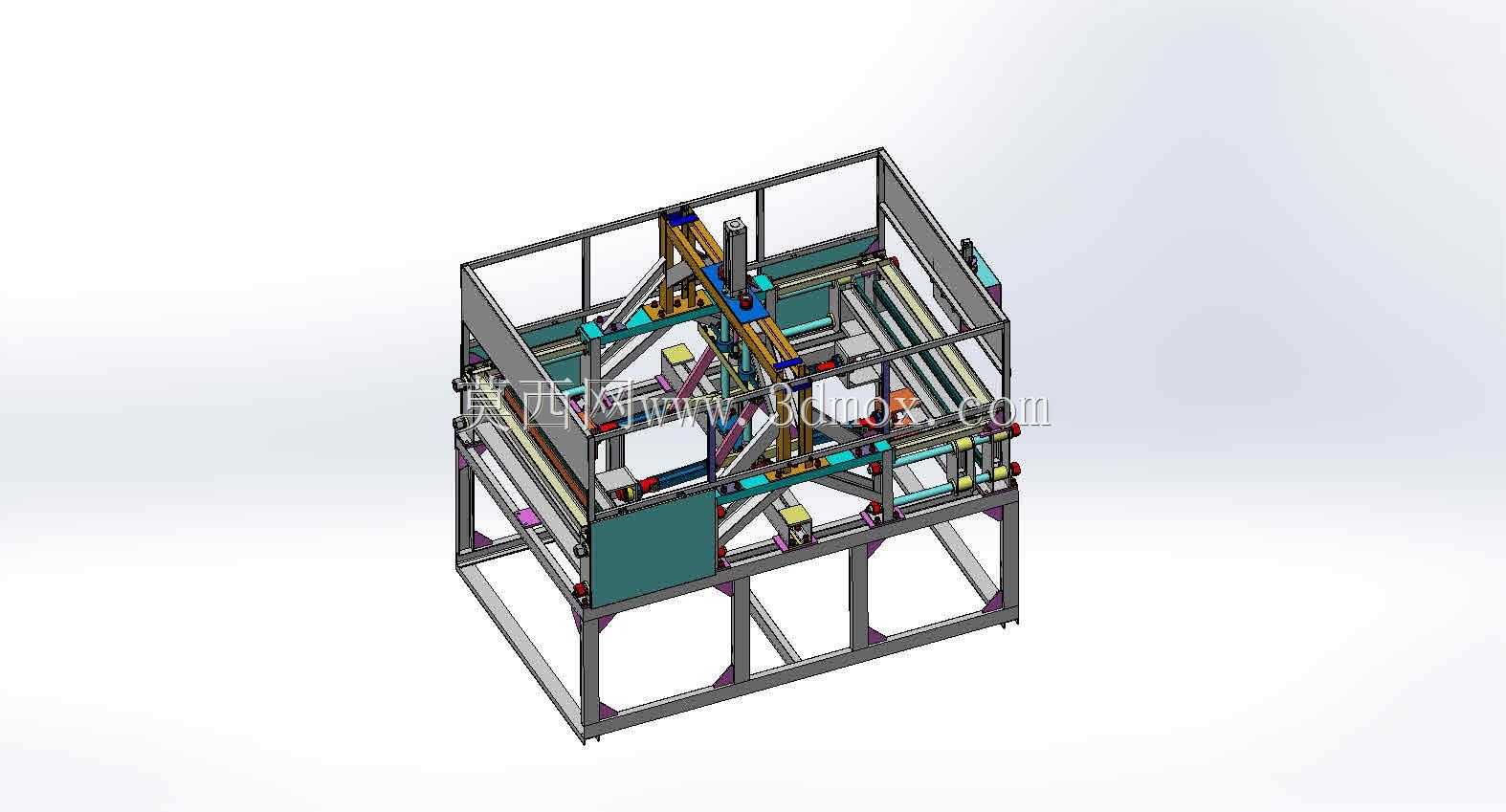

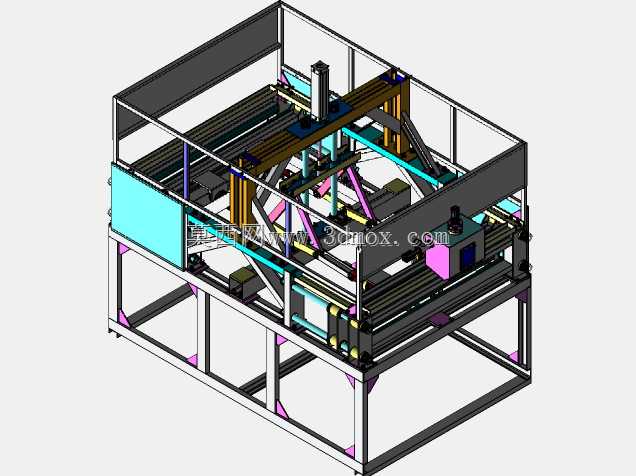

　　这套泡沫成型设备的三维结构，主要面向泡沫制品生产车间的批量成型工序，常见于包装缓冲泡沫件、建筑保温泡沫块、民用泡沫衬垫的生产场景，适配EPS、EPP等常见发泡原料的成型加工需求。从结构布局来看，设备采用方管焊接的一体式框架机架，底部预留了100mm高度的调平地脚安装空间，整体机架的立柱与横梁采用40403mm规格的方管拼焊，上层框架外围预留了钣金护板的安装螺孔，可根据车间防尘需求加装可拆卸式防护面板，避免成型过程中原料碎屑飞溅到设备传动区域。

　　设备的核心成型区域布置在机架中层，采用上下合模的压合结构，上模架配套了垂直导向的直线导轨副，导轨安装面预留了0.2mm的调整垫片间隙，方便现场装配时调整合模的平行度，避免合模错位导致的成型件飞边过厚问题。下模架配套了滑动式出料托板，托板下方安装了线性滑轨，可在成型完成后将模架推出至设备外侧取件位置，降低操作人员取件时的伸入深度，适配人工取件与配套机械手取件两种作业模式。

　　原料输送与填充结构布置在设备侧方，预留了原料料斗的安装接口，接口尺寸适配常规的泡沫原料输送管道，可直接对接车间中央供料系统，也可加装小型独立料斗适配小批量多品种的生产需求。模腔区域预留了蒸汽加热管路与冷却水路的安装走管空间，管路排布沿机架内侧的线槽布置，避免与运动部件产生干涉，同时预留了管路快换接头的安装位置，方便后期维护时快速更换损坏的管路元件。

　　设备的上层框架预留了电气控制元件的安装空间，可布置电磁阀组、接线端子排等元件，布线槽沿机架横梁内侧布置，强弱电线路分槽排布，避免信号干扰。设备底部框架预留了接水盘的安装位，可收集成型冷却过程中滴落的冷凝水，通过底部的排水接口直接对接车间排水管路，避免地面积水影响车间作业环境。

　　从安装边界来看，设备整体占地尺寸适配常规车间的3米标准通道宽度，设备操作面预留了1.2米的操作空间，侧方预留0.8米的维护空间即可满足日常检修与换模需求，不需要额外开挖地基，通过底部的调平地脚即可完成设备调平，适配大部分中小型泡沫制品生产车间的场地条件。

　　在结构设计的细节上，所有运动部件的安装位都预留了润滑脂注油口的操作空间，日常维护时不需要拆解外围护板即可完成注油保养。合模驱动结构的安装位预留了不同规格驱动元件的安装孔位，可根据生产的泡沫件密度需求，选配气缸驱动或者伺服电缸驱动，低密度小尺寸泡沫件选配气缸即可满足压合力需求，高密度厚壁泡沫件可更换伺服电缸提供更大的合模压力，不需要改动整体机架结构，降低了设备改型的设计成本。

　　模架部分的安装接口采用标准化的T型槽设计，更换不同产品的成型模具时，只需要通过T型螺栓即可完成模具的固定，不需要重新在模架上钻孔攻丝，大幅缩短换模的停机时间，适配多品种小批量的泡沫件生产订单需求。设备的安全防护方面，操作面预留了安全光栅的安装位，可配套加装安全光栅，当操作人员肢体伸入合模区域时设备自动停止合模动作，避免生产安全事故，符合车间生产的安全规范要求。
