立式商用烟熏食品加工设备结构设计

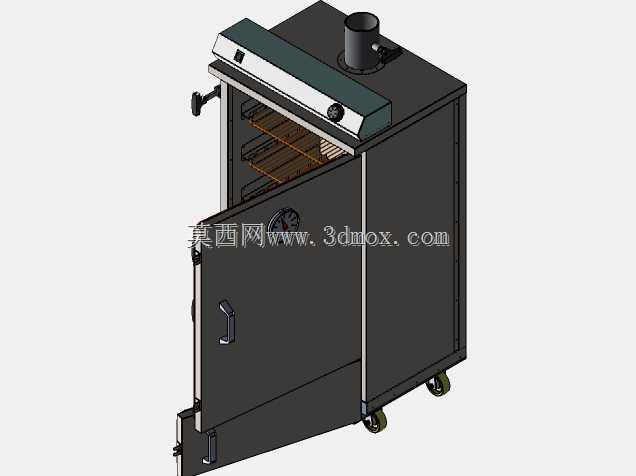

　　这款立式烟熏设备主要面向小型餐饮门店、熟食加工作坊的肉制品、豆制品熏制场景，区别于大型工业烟熏生产线的大产能设计，该设备更适配小批量、多频次的现制熏制需求，可完成冷熏、热熏两类常见工艺的加工需求，设备整体采用立式柜式结构，底部配置万向脚轮，可在加工间内灵活移位，无需做固定地基安装，适配后厨狭小空间的摆放需求。从结构设计逻辑来看，设备整体做了功能分区布局，顶部设置排烟接口，可外接排烟管道将熏制过程中产生的烟气导出作业空间，避免加工区域烟气淤积；顶部操控区域集成了温度调节旋钮、状态指示灯，操控面板做了倾斜角度设计，操作人员站立状态下无需过度俯身即可完成参数调节与状态查看，符合人体操作的视线与操作高度要求。柜体内部设置多层可调节置物栅格，

　　栅格采用镂空网格结构，既可以保证熏制过程中烟气在柜内的循环流通，让每层食材都能均匀接触烟气，也可根据待加工食材的尺寸调整层架间距，适配整禽、切块肉制品、豆干等不同规格食材的摆放需求，层架采用抽拉式结构，食材取放时可直接将层架拉出，无需探身进入柜体内部，操作便利性更强。柜门采用侧开式结构，配置侧边锁紧把手，关闭后可通过压紧结构实现柜内密封，减少熏制过程中的烟气泄漏与热量散失，柜门表面嵌入温度显示表，可实时反馈柜内实际温度，无需开门即可掌握熏制进程的温度参数，避免频繁开门导致的温度波动影响熏制效果。设备底部设置接油接灰结构，可收集熏制过程中食材滴落的油脂、熏料燃烧产生的灰烬，清理时可直接抽出接渣盘完成清洁，

　　避免污物在柜体内堆积造成清洁死角。从安装边界来看，设备整体宽度控制在0.8米以内，深度在0.7米左右，高度约1.6米，摆放时仅需在背部预留0.1米的散热间隙、顶部预留排烟管的接驳空间即可，无需额外占用过多操作空间，底部脚轮带锁止结构，移位到指定位置后可锁定脚轮避免设备滑动。在结构细节处理上，柜体外壳采用钣金折弯一体成型工艺，拼接处做满焊密封处理，避免烟气从拼接缝隙溢出，内部与食材接触的层架、内胆均采用食品级耐温材质，可承受熏制过程中的最高温度，同时耐烟气腐蚀，长期使用不会出现锈蚀脱落的问题；柜门与柜体的接触位置设置耐高温密封胶条，胶条做嵌入式安装，更换维护时可直接拆卸，无需拆解柜体结构。设备顶部的熏烟发生区域与熏制腔体做了分隔设计，

　　熏料燃烧产生的烟气经过导流结构均匀送入腔体内部，避免局部温度过高烤焦食材，同时可通过顶部的风门调节结构控制进风量，进而调整熏制的烟气浓度与腔体温度，适配不同食材的熏制工艺要求。针对商用场景的使用需求，设备的结构设计充分考虑了日常维护的便利性，所有易损部件如密封胶条、层架、接渣盘均采用快拆结构，操作人员无需专用工具即可完成拆卸清洁与更换，设备的操控元件均布置在顶部独立的电控仓内，检修时仅需拆开顶部面板即可完成线路与元件的检修，无需拆解整个柜体，降低了后期的维护成本。相较于传统的自制烟熏桶、简易烟熏箱，该设备的结构设计充分考虑了商用场景下的安全性、易用性与加工稳定性，柜内温度分布均匀性经过结构优化，腔体内不同位置的温度差控制在较小范围内，可保证同一批次食材的熏制效果统一，避免出现局部过熏、局部熏制不足的问题；密封结构的设计也减少了熏制过程中的热量损耗，相较于简易设备可降低一定的能源消耗，同时减少烟气外泄对后厨操作环境的影响。
