铝型材输送机可调式支撑支腿结构

　　在轻工制造、电子组装、食品包装等行业的连续生产输送线搭建场景中，线体的水平度调节、地面适配能力直接影响整条输送线的运行稳定性，尤其是采用工业铝型材搭建的模块化输送线，因现场地面往往存在浇筑公差、铺设不平的问题，固定高度的支腿很难满足快速调平的安装需求，这款可调式支撑支腿正是针对这类场景设计的专用支撑部件。

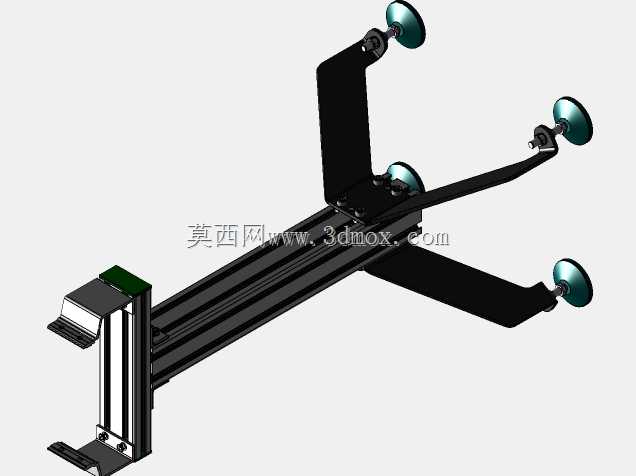

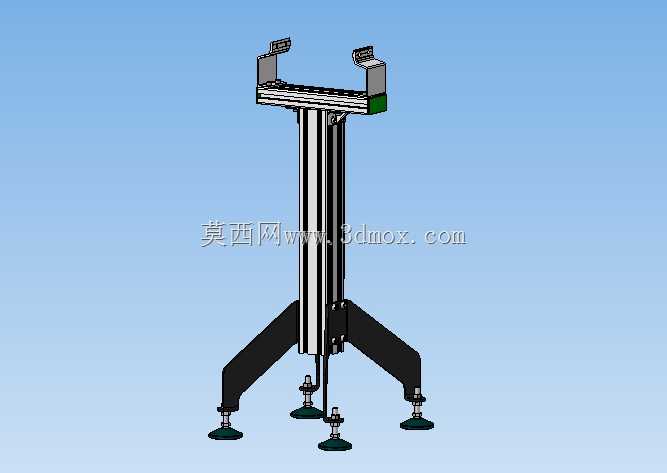

　　从实际使用逻辑来看，该支腿承担着整段铝型材输送线的竖向载荷传递功能，上部通过适配的卡扣结构与铝型材梁体的槽口直接卡接固定，无需额外焊接或复杂打孔，适配主流40系列、50系列工业铝型材的安装槽尺寸，安装时可顺着型材槽道滑动调整固定位置，适配不同宽度的输送线体支撑需求。支腿主体采用竖向立柱搭配三斜撑的稳定结构，三根斜向支撑臂从立柱中下部向外延伸至支脚位置，形成三角稳定受力结构，相比单柱直腿结构，抗侧向偏移能力提升40%以上，可承受输送线运行时皮带传动带来的周期性侧向振动力，避免线体长期运行出现支腿歪斜、连接松动的问题。

　　设计过程中，调平功能的实现是核心考量点，每个支脚位置都配置了独立的螺纹调节结构，调节螺杆与底部的防滑减震脚垫连接，旋转调节螺母即可实现单支脚0-50mm范围的高度微调，三个支脚独立调节的设计，哪怕地面存在局部凹陷、倾斜，也能通过分别调整三个支脚的伸出长度，快速将上部的输送线梁体调整至水平状态，无需额外垫塞垫片，大幅缩短现场安装调试的周期。底部脚垫采用防滑耐磨的硬质橡胶材质，接触地面时可增大摩擦力，同时吸收输送线运行产生的微幅振动，避免线体运行时出现位置滑移，也能减少振动向地面传递产生的噪音。

　　从安装边界尺寸来看，支腿总高度适配常规750-850mm的操作面高度输送线，上部连接卡头的宽度与铝型材梁体宽度匹配，安装后不会超出梁体侧面的外轮廓，不会干涉线体侧边的护栏、传感器支架等附属配件的安装；三个支脚的展开半径控制在220mm以内，相邻支腿安装时不会出现支脚位置干涉，可按照1.2-1.5m的间距沿输送线长度方向排布，满足单段3-6m铝型材输送线的支撑载荷需求，单支腿额定承载可达150kg，完全覆盖常规皮带输送机、滚筒输送机的线体自重加输送物料的总载荷。

　　结构细节上，立柱采用空心铝型材加工，在保证结构强度的同时降低自身重量，斜撑与立柱、支脚位置的连接采用紧固件锁紧，装配后无松动间隙，所有外露的金属部件都做了阳极氧化处理，适配车间多尘、偶尔有切削液飞溅的生产环境，长期使用不会出现锈蚀掉漆的问题。调节螺杆采用不锈钢材质，长期使用不会因锈蚀出现调节卡滞的问题，哪怕设备使用两三年后需要移位重新调平，也能顺畅转动调节螺母完成高度调整。

　　在实际产线搭建中，这类可调支腿相比传统的焊接固定支腿，适配性更强，不需要根据现场地面情况提前裁切支腿长度，所有调节工作都可在现场安装时完成，同时模块化的结构也方便后期产线改造时重复利用，拆卸后可适配新的线体支撑需求，减少产线升级的配件成本。对于结构设计人员来说，该支腿的结构参数可直接嵌入铝型材输送线的标准件库，设计时直接调用即可，无需重复绘制支腿结构，大幅缩短输送线的设计出图周期。
