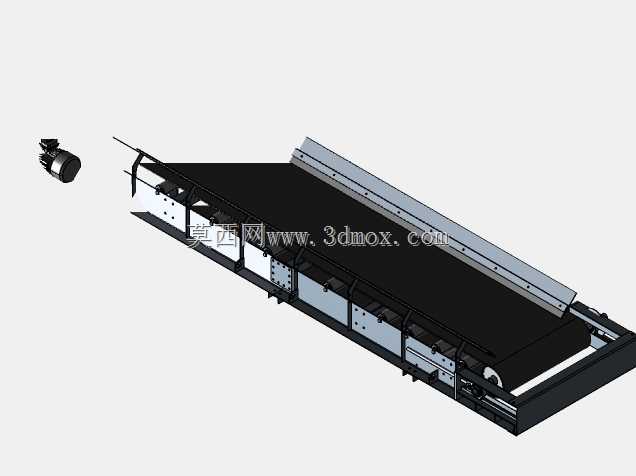

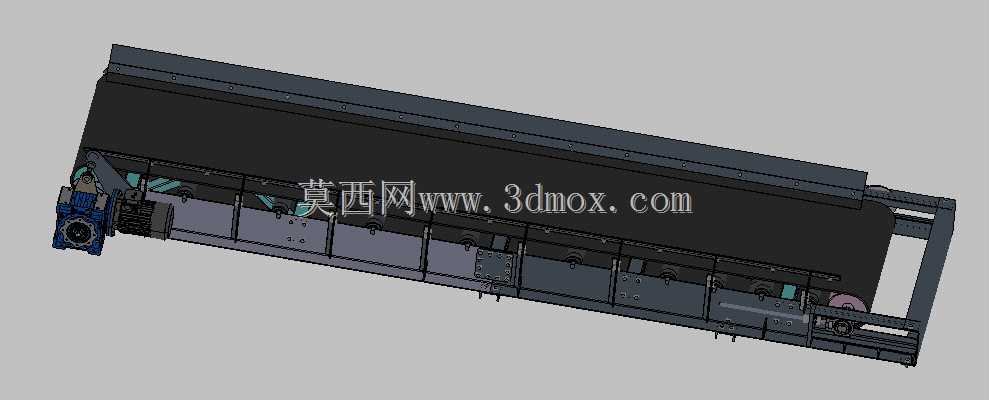

800毫米幅宽工业带式输送设备结构

　　在车间零散物料转运、流水线工序衔接、仓储出入库接驳这类场景里，带式输送设备始终是连续输送方案里适配性最广的选项，不同于辊道输送对硬质规整料件的依赖，也区别于链板输送偏重重载高温工况的定位，这款800毫米幅宽的带式输送结构，能覆盖从袋装成品、注塑件、机加工边角料到包装散件的多数常规物料转运需求，在电子组装车间后段包装线、五金加工车间工序间周转、电商仓储分拣线的支线接驳场景里都能找到适配位置。从结构设计逻辑来看，这款设备采用了封闭式机架侧边的设计思路，不同于常见的开放式槽钢焊接机架，侧边封闭结构一方面能避免输送过程中细碎物料、粉尘卡入托辊与皮带的间隙，减少日常运维的清理频次，另一方面整板折弯的侧架能大幅提升整体机架的抗扭刚度，

　　不需要额外加装过多横向加强筋就能控制长距离布置时的机架挠度，在现场安装时能减少调平的工作量。驱动端布置在设备的一侧，采用直连驱动的布局，省去了复杂的中间传动链，传动效率更高的同时也减少了传动环节的故障点，驱动侧的张紧结构集成在侧架端部，不需要额外制作张紧支架，调整皮带张紧度时只需要调节端部的张紧螺栓就能完成操作，运维人员不需要钻进设备底部就能完成张紧作业，适配车间日常快速维保的需求。设备的有效输送幅宽为800毫米，这个尺寸属于工业输送里的通用中等幅宽规格，既可以满足单排大尺寸料箱的输送，也能支撑多列小型工件并行输送，不会因为幅宽过窄导致物料容易滑落，也不会因为幅宽过宽造成皮带跑偏概率提升、设备占地冗余的问题。从安装边界来看，

　　设备的下部预留了足够的支腿安装空间，支腿采用可调节高度的结构，现场安装时可以根据对接的流水线高度、地面平整度调整整体设备的水平度与作业高度，不需要额外现场焊接改制支腿，适配不同车间的现有布局条件。皮带下方的托辊采用间隔布置的槽型托辊组？不对，看模型是平型皮带，哦对，平型托辊布置，平型托辊的布局适合输送底部平整的料箱、托盘类物料，托辊的安装座采用快拆结构，当托辊出现磨损需要更换时，不需要拆卸整段皮带就能从侧架位置抽出托辊完成更换，大幅缩短停机维保的时间。设备的两端滚筒采用腰鼓形加工设计，能在皮带运行过程中自动修正皮带的跑偏趋势，减少运行过程中皮带边缘磨损、撒料的问题，端部的出料端和进料端都预留了接驳其他设备的安装接口，

　　可以直接对接爬坡段、转弯段输送设备，也能对接加工机床的出料口、包装机的进料口，不需要额外定制转接连接板。在实际选型适配时，这款结构的输送长度可以根据现场需求做模块化拼接，侧架上预留了标准的连接孔位，多段拼接时只需要用螺栓紧固就能完成组装，不需要现场做焊接加工，对于需要经常调整生产线布局的柔性生产车间来说，这种模块化的设计能大幅降低产线调整的成本。设备运行时的噪音控制也是设计时考虑的重点，封闭侧架内部可以贴附隔音棉，托辊采用静音轴承，在输送常规物料时运行噪音能控制在车间允许的噪音范围内，不会对车间作业环境造成额外的噪音负担。另外，设备的下部预留了安装安全防护罩、光电传感器、急停拉绳的安装位，后期如果需要升级为自动化输送线，加装计数、测速、堵料检测的传感器时，不需要在机架上重新钻孔焊接，直接利用预留孔位就能完成附件安装，适配后续产线自动化升级的需求。不同于重型矿用带式输送机的厚重结构，这款设备的机架板材厚度经过刚度校核，在满足额定载荷需求的前提下尽可能控制了设备自重，搬运安装时不需要动用大型吊装设备，两到三个运维人员就能完成单段设备的移位和安装，适合中小型生产车间的设备布置条件。皮带的选型适配范围也比较广，可以根据输送物料的特性更换PVC平皮带、防滑花纹皮带、耐油皮带等不同材质的输送带，不需要改动机架和滚筒的结构，就能适配不同特性物料的输送需求，比如输送油性机加工件时更换耐油皮带，输送容易打滑的散件时更换花纹皮带，都能直接兼容。
