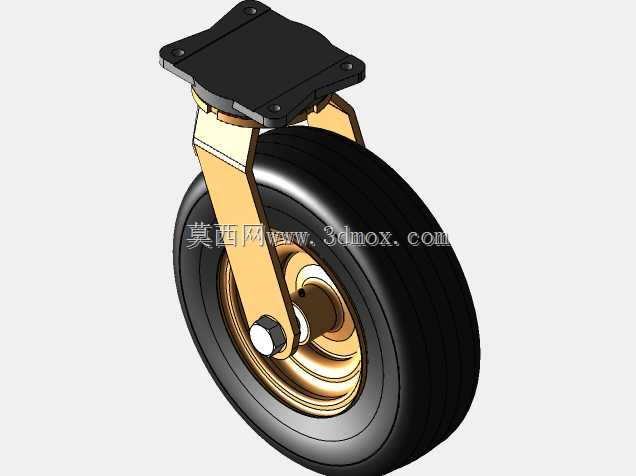

工业手推车用400mm腔室万向转轮结构

　　在厂区物料转运、仓储分拣、车间工位周转这类高频重载移动场景里，脚轮作为手推设备的核心行走承载部件，其结构可靠性直接决定了整台转运设备的使用寿命与操作体验，这款400mm规格的腔室转轮，就是针对工业级重载手推车的使用需求开发的行走支撑组件。从实际使用场景来看，这类转轮普遍适配额定载重数百公斤级的平板手推车、工具转运车、车间废料收集车，也可配套在部分需要短距离移动的轻型工业设备底部，满足生产现场设备灵活移位、工位调整的需求，尤其适合在环氧地坪、硬化水泥路面等常规工业厂区地面行走，兼顾承载能力与转向灵活性。

　　从结构设计逻辑来看，这款转轮采用分体式腔室转向支架结构，顶部的安装法兰盘为平板式设计，可通过螺栓直接与手推车车架底部的安装板贴合固定，安装面的孔位布局适配多数工业手推车的通用安装尺寸，不需要对车架做额外改孔加工就能完成替换装配。转向支架与轮体连接的部位采用腔室式铆接结构，相比普通外露式转向轴，这种腔室结构可以将转向回转的配合部位包裹在支架腔体内部，能有效阻挡车间内的粉尘、金属切屑、焊接飞溅物进入回转摩擦面，避免长期使用后出现转向卡滞、磨损加剧的问题，适配机加工车间、焊接车间这类作业环境相对复杂的生产场景。

　　轮体部分采用400mm直径的实心橡胶胎面搭配金属轮毂结构，橡胶胎面的邵氏硬度控制在兼顾弹性与耐磨性的区间，行走过程中可以过滤地面微小凸起带来的震动，避免转运过程中因颠簸造成物料滑落，同时较厚的胎面橡胶层可以承受频繁启停、小角度转向带来的胎面磨损，正常工况下的使用寿命远大于普通轻型脚轮。金属轮毂采用辐条式加强结构，在保证整体承载强度的前提下尽可能降低轮体自身重量，减少手推操作时的阻力，轮毂与轮轴的配合部位加装了耐磨衬套，长期承重转动时不会出现轮毂与轴的直接干磨，降低维护更换的频率。

　　转向支架采用厚钢板冲压成型后做表面喷塑处理，支架的弯折部位做了圆弧过渡加强，避免应力集中导致重载下支架断裂，轮轴连接部位采用防松螺母锁紧，即使在频繁颠簸的路面行走也不会出现螺母松脱、轮体脱落的安全隐患。从安装边界尺寸来看，这款转轮的总安装高度从顶部法兰安装面到胎面最底部的尺寸适配常规工业手推车的底盘高度，转向回转半径控制在合理范围，手推车转向时不会出现轮体与车架支腿刮碰的问题，360度水平回转的结构设计让手推车可以在狭窄的车间通道内完成原地转向、横向移位操作，不需要大半径转弯空间，适配仓储区、生产线边这类通道狭窄的作业区域。

　　在实际选型匹配时，需要注意单轮的额定承载值要预留足够的安全系数，通常整车载重按照4轮承载、3轮受力的极端情况计算单轮负载，避免长期超载使用导致支架变形、轮轴断裂。这款转轮的胎面材质不会在常规工业地坪上留下黑色划痕，适合对厂区地面洁净度有一定要求的装配车间、成品仓储区域使用，相比铸铁材质的全金属脚轮，橡胶胎面行走时的噪音更低，能减少车间内的作业噪音污染，改善一线操作人员的作业环境。从建模细节来看，整个结构完整还原了法兰安装面、转向支架腔室结构、轮毂加强筋、胎面防滑纹理、锁紧螺母等所有细节特征，各个部件的配合间隙符合实际装配公差要求，可直接用于手推车产品的结构设计校核、脚轮选型的装配干涉检查，也可作为工业转运设备三维素材库的标准部件调用，在做整台手推车的装配设计时，直接导入该模型就能完成行走部分的装配，不需要从零开始建模，能大幅缩短结构设计的周期。
