工业重载万向脚轮行走支撑结构

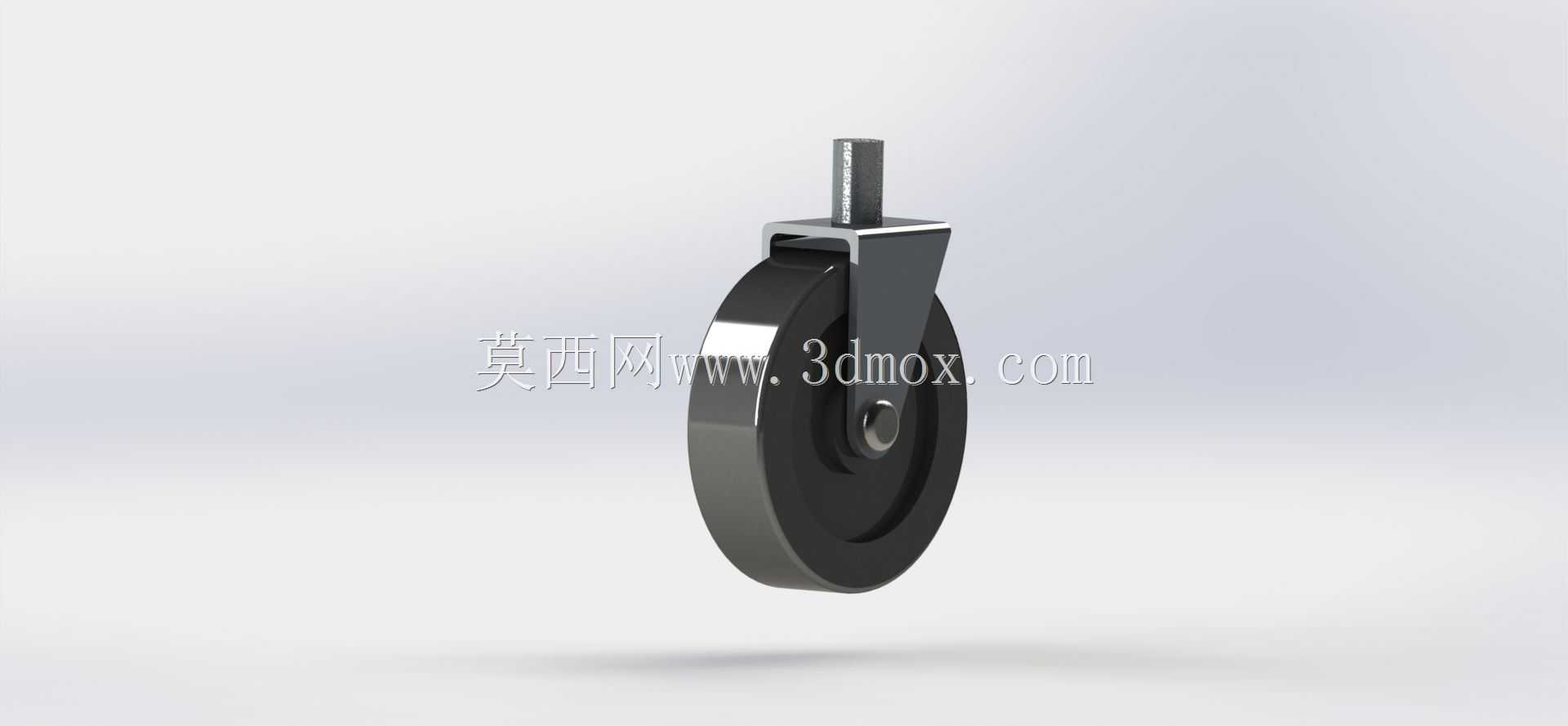

　　该脚轮结构主要面向车间转运小车、工装台架、轻型物流设备以及可移动设备底座的行走支撑场景，在设备需要频繁移位、定点停靠又要兼顾转向灵活性的工况下使用。轮体采用单轮承载形式，外部为宽厚的环形滚轮，轮缘截面带有一定圆角过渡，滚动接触地面时可降低局部应力集中，同时在经过轻微接缝、地坪凸起或细小杂物时，轮缘不会出现明显卡滞。滚轮中部设置同轴轮毂，轮毂内预留轴承安装空间，轮轴贯穿支架两侧叉臂，使轮子能够绕水平轴稳定旋转，承担竖向载荷并将载荷传递至上部支架。

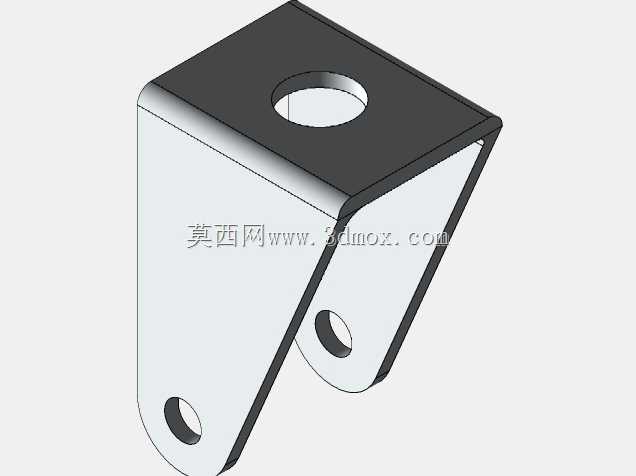

　　支架部分采用叉形夹持结构，两侧立板对称包住滚轮，立板下端开设同轴孔位用于穿装轮轴，孔位周边保留足够壁厚，避免长期受载后出现孔口变形。立板向上汇合形成安装座，安装座上方设置竖直插装杆，杆体截面为方形，可直接插入配套设备底部的方管套筒内。这种方杆配合方式能够限制脚轮绕竖直轴线相对设备底座自由转动时的周向间隙，若套筒侧设置锁紧螺钉，即可将插杆压紧固定；若需要万向转向功能，则可在支架与插杆之间保留回转配合，使整个轮架绕竖直轴线旋转。

　　从实际布置角度看，脚轮的安装边界集中在顶部方形插杆区域，选型时需要核对插杆截面尺寸、插入深度以及设备底部套筒的内孔尺寸，保证插杆能够完全进入承载段，而不是仅靠端部少量接触受力。轮体直径决定越障能力和滚动阻力，较大直径在不平整地面上推动更省力，但会抬升设备底面高度；较窄轮宽有利于转向，却会提高接触压强。该结构轮宽较大，适合在硬化地坪、环氧地面、钢板平台等常见工业环境中使用，宽厚轮体也能分散载荷，减少对地面的压痕。

　　设计思路上，轮架承担从设备底座到轮轴之间的载荷传递，支架立板承受弯曲作用，因此叉臂与顶部安装段之间采用连续过渡，避免尖角造成应力集中。轮轴位置位于滚轮中心，支架上部回转中心与轮面接触点之间形成适当偏距，该偏距使脚轮在推行时能够自动跟随运动方向偏转，减少人工转向所需力矩。若偏距过小，万向跟随性会变差；偏距过大，则转向过程中轮架摆动半径增加，设备底部需要预留更多空间。

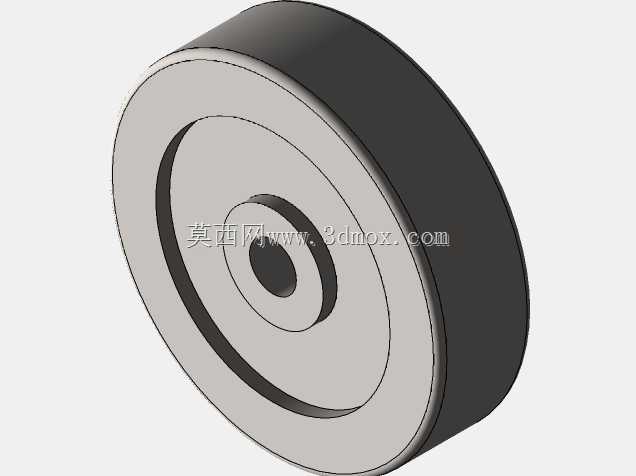

　　在三维建模时，滚轮可按回转体思路构建，先绘制轮缘外圆、轮毂内孔和侧面轮廓，再通过旋转特征生成主体；轮面与轮毂之间的台阶、圆角和减重区域需结合实际加工方式表达。支架为钣金焊接类结构时，可将两侧叉板、顶部封板和回转套筒分别建立，再按装配关系组合；若采用整体铸造或锻造支架，则应加强肋板和壁厚过渡。方形插杆属于关键安装接口，其棱边可保留小倒角，既便于装配导向，也能减少热处理或焊接后的应力集中。

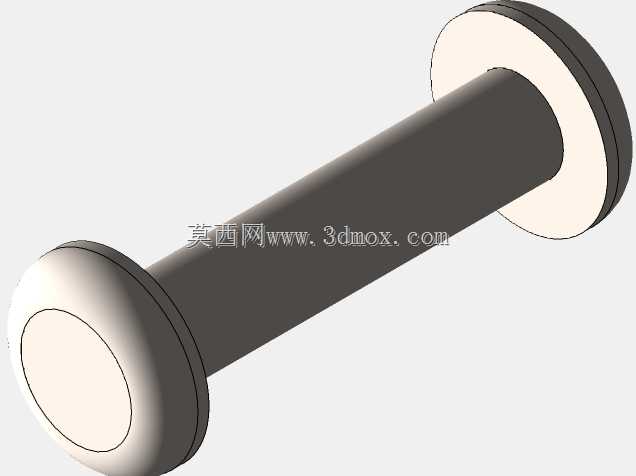

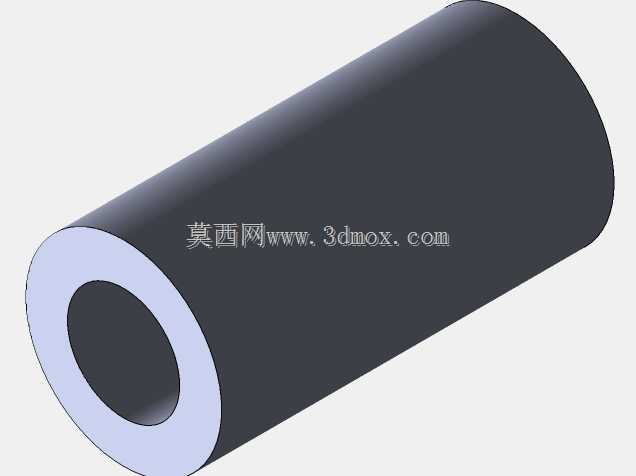

　　装配校核时，应重点检查滚轮与叉臂内侧的侧向间隙，间隙过小会因制造误差或异物进入导致轮子摩擦卡滞，间隙过大则会使轮体在运行中左右窜动。轮轴端部需要设置限位结构，防止轴向脱出；轴承或衬套装入轮毂后，应保证内圈与轮轴、外圈与轮毂之间的配合关系明确。顶部插杆与设备套筒之间需考虑承载高度，插入后支架顶面应与设备底架保持合理贴合或留有回转间隙，避免设备承重后压死转向结构。

　　这类脚轮通常成组使用，四只脚轮共同支撑设备时，地面不平会导致某一轮悬空或载荷分配不均，因此在台架设计中可配合可调安装杆或弹性缓冲结构。固定方向使用时，可将支架回转自由度锁止，使轮面沿固定路线滚动；需要灵活移动时，则保留万向功能。整体结构简洁，承载路径清晰，既适合物流周转设备，也可作为自动化设备、焊接工装、检测台架和移动式机柜的底部行走部件。
