带止回功能的玻璃转子气体流量指示装置

　　在工业气体输送管路系统中，流量可视化与介质防倒流是两类高频刚需的功能点，以往项目中常需要分别安装转子流量计与止回阀两类独立元件，不仅会增加管路的接头数量、提升泄漏风险，也会拉长管路安装的轴向尺寸，在紧凑型气路排布的场景下往往需要反复调整布管空间，适配难度较高。这款集成式的气体流量指示加止回结构，正是针对这类现场痛点做的一体化设计，把两类功能整合在同一根主体管腔内部，省去了中间的连接接头，既压缩了整体安装长度，也减少了潜在的密封失效点位。

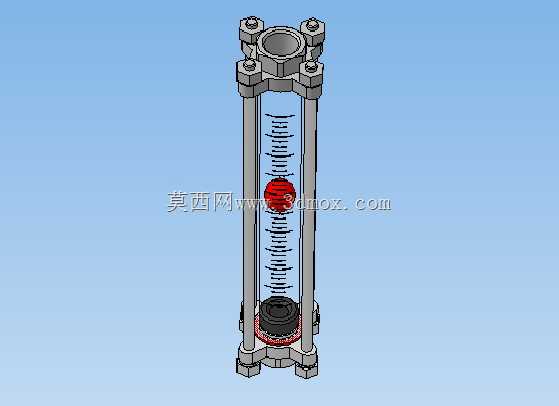

　　从实际应用场景来看，这类结构可覆盖实验室气路、小型工业气动系统、气体配比装置、低压供气支路等多个场景，只要是公称通径匹配的低压洁净气体管路，都可以直接替换原有分立安装的流量计与止回阀，不需要额外改动周边的管路固定结构。日常运行时，气体从装置下端进入，顶开内置的止回阀芯后向上流经测量管段，带动管内的红色浮子顺着带刻度的导向结构上升，浮子停留位置对应的刻度值就是当前管路内的气体瞬时流量，操作人员不需要外接数显设备，隔着透明的测量管就能直接读取流量数值，巡检时可以快速判断气路是否存在堵塞、流量超差等异常情况。

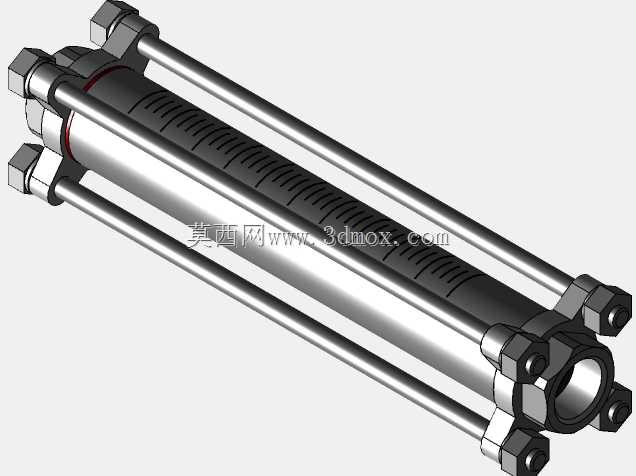

　　设计层面上，整个装置采用上下法兰拉杆式的紧固结构，上下两端的连接端采用内螺纹接口，和常规管路的外螺纹接头可以直接适配，四根均布的长拉杆把上下端的金属基座拉紧，中间夹紧透明的测量管段，密封件嵌在基座与测量管的贴合端面，装配时只需要对称拧紧拉杆端部的螺母，就能保证周向密封压力均匀，避免局部压应力过大导致玻璃管碎裂，或是压力不足出现泄漏。内置的止回结构布置在装置的下腔位置，采用弹簧复位的升降式阀芯结构，正向通气时，气体压力克服弹簧预紧力把阀芯顶起，介质可以顺畅流过；当上游出现压力骤降或是下游压力反冲时，阀芯会在弹簧力与反向介质压力的共同作用下快速压回阀座，切断介质通路，避免气体倒流污染上游设备、或是引发计量失准的问题。

　　浮子的导向结构做了周向的限位设计，不会因为气流的紊流出现浮子卡滞、旋转偏移的问题，刻度标识直接成型在测量管的内壁对应位置，不会因为长期擦拭出现标识磨损脱落的情况。安装边界上，装置整体为竖直圆柱形态，安装时必须保持竖直方向，倾斜角度不能超过5度，否则会因为浮子重力分力的影响导致流量读数出现偏差；上下端的螺纹接口同轴度公差控制在0.1mm以内，和管路对接时不需要额外做偏角调整，周边预留的操作空间只需要满足可以用普通扳手拧紧两端接头即可，不需要预留额外的检修拆卸空间，日常维护时只需要定期拆开下端盖清理阀芯处的杂质，就能保证止回功能的可靠性，测量管段如果出现脏污，也可以松开拉杆后整体取出擦拭，不需要更换整套装置。

　　从结构建模的细节来看，所有金属零件的棱角都做了R0.5的倒角处理，没有尖锐的加工毛刺，装配时不会划伤密封件；拉杆的螺纹长度做了严格控制，拧紧后螺母端面和拉杆端部齐平，不会出现多余的螺纹外露造成的安全隐患；浮子的重量经过配重校准，和刻度量程一一对应，不同量程的同规格装置只需要更换对应配重的浮子与适配弹簧，就能实现不同流量范围的测量覆盖，零件通用率超过80%，可以有效降低生产加工的备件成本。在气路系统做布局设计时，这类一体化装置可以直接布置在设备进气端的支路上，既可以实时显示支路的供气流量，也能防止支路故障时气体反向窜入其他支路，比分立元件的方案更适合紧凑型的气路排布设计。
