电动驱动式料流控制泄水闸结构

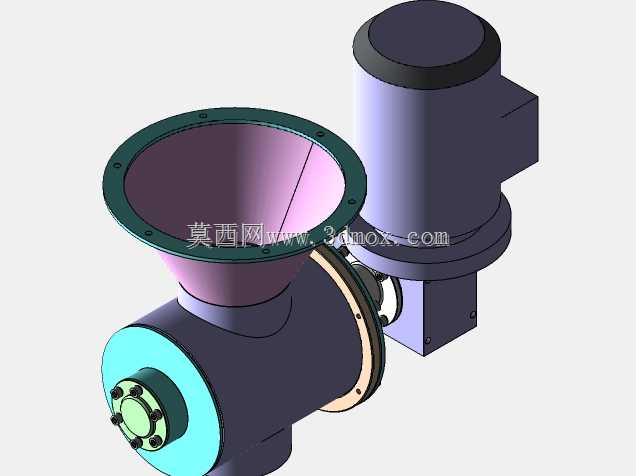

　　该结构主要应用于粉体加工、散料输送、给排水管路的通断与流量调节场景，在粮食加工、建材生产、市政给排水管线、化工粉体输送工段中，这类装置承担着管路介质截流、开度调节、工况隔离的核心作用，区别于普通手动闸阀，该结构配套直装式电动驱动单元，可接入厂区自动化控制系统，实现远程开度调节与工况联锁，无需人工现场操作，适配连续化生产的管线控制需求。从结构功能来看，上部采用敞口喇叭式进料结构，大口径锥面进料口可对接上方料仓、溜槽的出料端，锥面过渡设计能够降低散料下落过程中的卡滞概率，避免粉料、颗粒料在进料段出现架桥、堵料问题，进料口端面预留法兰安装位，可通过螺栓与上游设备出料端密封连接，安装时需保证进料口中心与上游出料中心同轴度偏差不超过2mm，

　　避免偏载导致的密封面偏磨。中部阀体采用卧式通腔结构，闸板运动方向与介质流向垂直，通腔内壁做光滑过渡处理，无直角积料死角，当闸板完全开启时，通腔截面与进料口截面完全贯通，介质流通阻力小，不会出现节流导致的物料流速骤降问题；闸板边缘镶嵌耐磨密封件，关闭状态下可实现管路零泄漏，适配有密封要求的粉体、液体输送工况。侧装的电动驱动单元通过支架直接固定在阀体侧部，驱动输出轴与闸板传动副直连，省去了中间传动连杆，传动效率更高，驱动单元的防护等级适配车间多尘、潮湿的工况环境，接线腔预留标准电气接口，可直接接入厂区DCS控制系统，支持开度信号反馈，操作人员可在中控室实时掌握闸板当前开度，根据生产工况调整介质流量。从安装边界来看，

　　该结构整体安装占用空间紧凑，驱动单元侧置的布局避免了上部驱动结构带来的竖向安装空间占用，对于上部安装净空有限的管线场景适配性更强，安装时需预留侧部驱动单元的接线与维护空间，驱动单元侧方预留不小于300mm的操作空间，方便后期检修时拆解驱动部件、更换密封件。设计过程中，针对散料输送工况的磨损问题，闸板与介质接触的表面做了硬化处理，可耐受颗粒物料长期冲刷带来的磨损，延长易损件更换周期；阀体下部设置检修端盖，无需将整个阀体从管线上拆解，即可打开端盖清理阀腔内部积料、更换磨损的闸板密封件，大幅降低后期维护工作量。在管路匹配方面，卧式出料端可对接下游输送管道、溜槽或者输送设备进料口，法兰连接尺寸符合通用管路连接标准，

　　无需额外制作过渡连接件即可完成现场装配，装配时需在法兰结合面加装对应材质的密封垫片，根据输送介质的腐蚀性、温度选择合适的垫片材质，避免运行过程中出现渗漏问题。针对不同工况的使用需求，该结构的闸板行程可通过驱动单元内部的行程开关进行调整，既可以实现完全通断的两位控制，也可以实现0到全开度范围内的任意开度调节，适配不同生产负荷下的流量控制需求，当应用于给排水工况时，密封件可选用耐水橡胶材质，应用于高温粉体输送工况时，可更换耐高温密封与耐磨闸板，结构本身的模块化设计支持不同工况下的部件快速替换，无需改动主体安装尺寸即可完成适配。
