三菱GM系列中空轴蜗轮蜗杆减速电机组

　　这套蜗轮减速电机组覆盖0.75kW到2.2kW功率区间，采用SHYPF-RH安装构型，是传动系统里常用的一体化动力输出单元，在轻工输送、食品包装、小型自动化专机、仓储分拣设备里应用极广，很多需要低转速大扭矩、安装空间紧凑的工位都会选这类减速电机作为动力源。不同于分体式的电机加减速器拼接结构，这套机型把电机部分和蜗轮减速腔体做了一体化集成设计，输出端采用中空轴结构，现场安装时不需要额外做联轴器对接，直接把负载轴穿入减速箱输出孔，锁紧止动螺栓就能完成动力对接，能省掉不少安装调试的工时，也避免了联轴器对中偏差带来的振动、轴承额外负载问题。从结构设计逻辑来看，这套系列机型做了统一的安装接口适配，不同功率段的机型对应不同的减速箱腔体尺寸，

　　但安装孔位的排布逻辑、输出轴的中心高参数做了梯度化设计，设备做系列化开发的时候，可以根据负载扭矩需求选对应功率的机型，不需要大幅改动主机的安装板结构，能大幅缩短非标设备的设计周期。蜗轮副采用准双曲面啮合构型？不，是常规的圆柱蜗杆配蜗轮的传动结构，蜗杆部分做了硬齿面淬火处理，蜗轮采用耐磨铜合金材质，啮合间隙控制在合理范围，既保证传动效率，又能控制反向自锁的临界阈值，部分大减速比的机型可以实现断电自锁，在提升类、倾斜输送类工位上使用时，不需要额外加抱闸机构就能避免负载下滑，简化了主机的安全结构设计。从外形安装边界来看，最小功率段的机型整体长度控制在300mm级，减速箱端面是方形法兰结构，四个安装孔分布在法兰四角，

　　输出中空轴的孔径随功率提升梯度增大，0.75kW机型适配20mm左右的负载轴径，2.2kW机型适配30mm以上的轴径，所有机型的接线盒都设置在电机壳体的顶部，现场布线时不管是水平安装还是垂直安装，都能方便地做线缆防护，不会出现线缆折弯半径不足、接线盒积水的问题。设计时特意把减速箱的透气塞设置在腔体最高位，设备长时间运行时箱体内的齿轮油升温膨胀，气体可以顺利排出，不会因为内部压力升高出现油封漏油的问题，输出端的油封采用双唇口结构，能阻挡外界的粉尘、水汽进入减速腔体，也能避免齿轮油渗漏污染现场的加工物料，在食品加工、医药包装这类对卫生要求较高的场景也能适配。不同功率段的电机壳体都采用平行散热筋结构，散热筋的走向顺着电机旋转的气流方向，

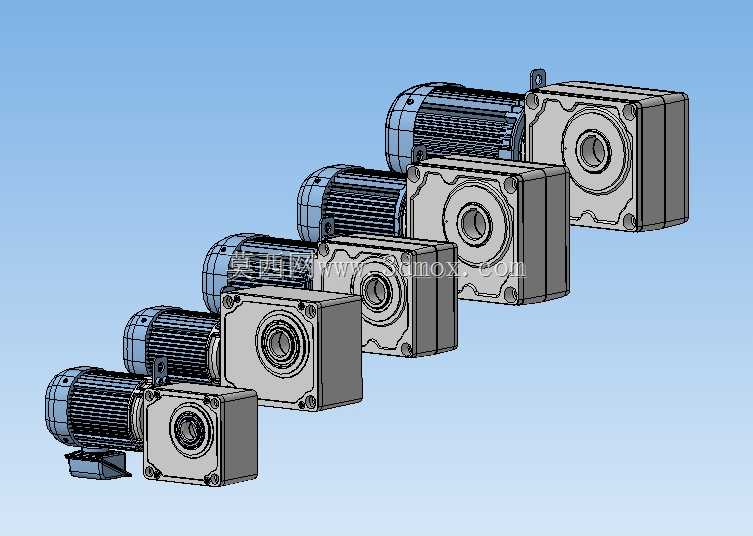

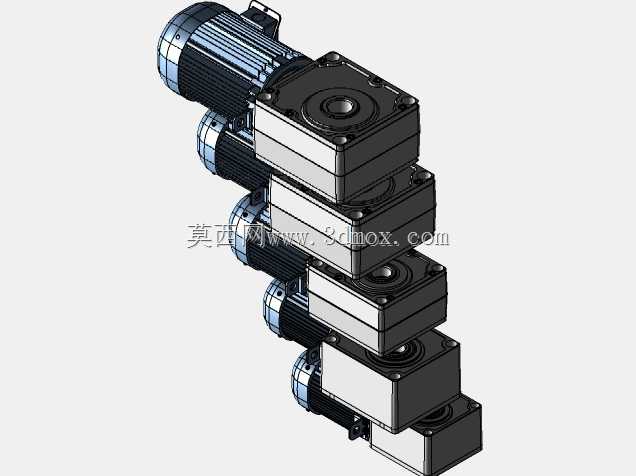

　　自带的风叶转动时能顺着散热筋形成稳定的冷却气流，即使在连续24小时运行的工况下，电机绕组的温升也能控制在绝缘等级允许的范围内，不会因为过热触发保护停机。这套模型把五个功率段的机型按梯度排布，每个机型的安装孔、输出轴、接线盒、风罩、安装脚的细节都做了还原，做设备布局设计时，可以直接把对应型号的模型调入装配体，核对安装空间、干涉情况，不需要自己从零开始测绘建模，能大幅提升设计效率。现场选型时，要注意输出轴的负载径向力限值，中空轴结构虽然安装方便，但如果悬臂负载过大，会给蜗轮输出轴承带来额外的径向载荷，加速轴承磨损，必要时要给负载轴加辅助支撑，延长整机的使用寿命。另外这类蜗轮减速电机的安装方向有明确要求，要保证齿轮油的油位能浸没蜗轮副的啮合位置，避免干磨导致蜗轮齿面快速磨损，模型里还原的油位标识、注油孔、放油孔位置，也能给现场安装维护提供直观的参考。
