带制动功能0.75-2.2kW蜗轮蜗杆减速电机

　　这套带制动器的蜗轮减速电机系列，覆盖0.75kW到2.2kW的功率段，是工业传动场景里非常常见的一体化动力输出单元，在自动化输送线、包装机械辅机、小型物料提升设备、轻工生产流水线的驱动工位上都有大量应用。很多现场调试的工程师都有体会，普通蜗轮减速电机在停机后，因为输出端负载存在惯性或者垂直方向的重力分量，会出现溜车、滑移的问题，尤其是在倾斜输送、工位精准停靠、需要断电锁止的场景里，不带制动的电机很容易出现定位偏移，甚至引发物料滑落、工位错位的故障，这套集成制动器的机型就是针对这类痛点做的一体化设计，不需要额外在输出端加装外置刹车机构，减少了传动链的额外安装环节。

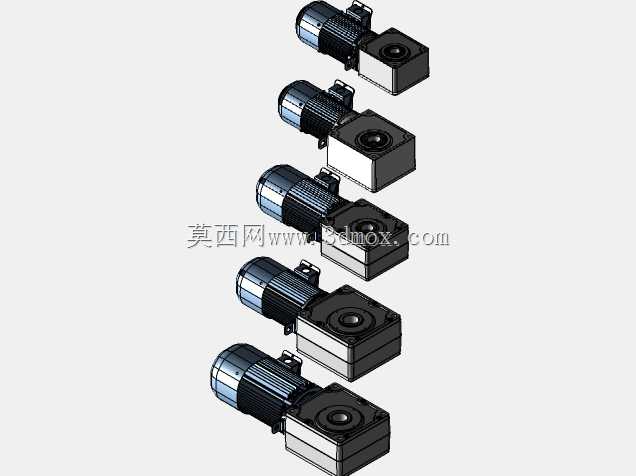

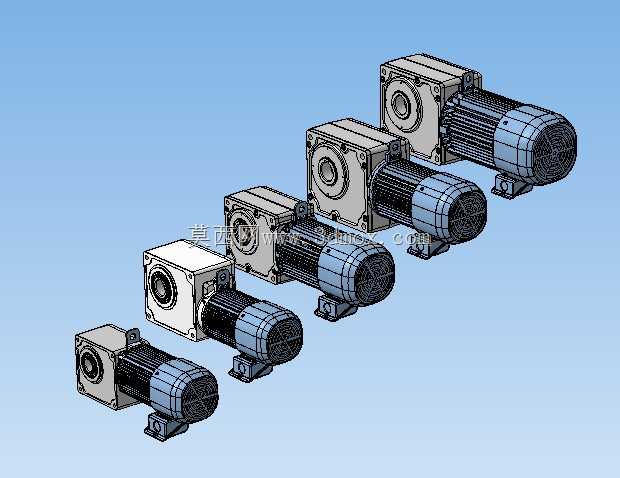

　　从结构设计来看，整个系列采用了方形铝壳蜗轮箱体搭配标准IEC接口电机的组合，蜗轮副采用硬齿面啮合设计，输入端的电机轴直接连接蜗杆，通过蜗轮蜗杆的大减速比实现低转速大扭矩输出，同时自带反向自锁特性，搭配输入端的电磁制动器，双重锁止保障停机状态下的输出轴固定。制动器采用失电制动设计，也就是设备断电时制动盘在弹簧压力下牢牢抱死电机尾轴，通电时电磁线圈吸合制动盘解除制动，这种设计的安全冗余度很高，哪怕现场出现突发断电，制动器也能立刻动作锁止输出轴，避免负载失控。

　　做设备选型的时候，首先要关注安装边界尺寸，这个系列的不同功率机型采用了同安装逻辑的脚座安装结构，箱体输出轴的中心高、安装孔位间距、轴径、键槽尺寸都做了系列化统一，不同功率段的机型可以在同安装工位上替换，不需要重新加工设备的安装机架。输出端为空心轴设计，可以直接穿过设备的从动轴，通过键连接传递扭矩，也可以根据安装需求选配输出法兰、单输出轴或者双输出轴结构，适配不同的安装朝向，不管是水平安装、垂直向上安装还是垂直向下安装，箱体的油封结构都做了对应优化，避免长期运行出现润滑油渗漏的问题。

　　建模的时候要注意，蜗轮箱体的加强筋分布是沿着受力方向布置的，在输出轴轴承位、蜗杆支撑位的外侧都有加厚的筋条，避免大扭矩输出时箱体出现形变，影响齿轮啮合精度。电机端的散热筋沿轴向分布，和尾部的风罩、风叶配合，在电机运行时形成轴向的散热风道，哪怕是在频繁启停、带制动反复动作的工况下，也能把电机绕组和制动器线圈的温度控制在合理范围内。制动器的手动释放结构在电机尾端的风罩位置，现场调试的时候可以通过手动拨杆解除制动，方便盘车调整工位，不需要通电就能转动输出轴，给设备安装调试、故障排查提供了便利。

　　实际应用中，这类减速电机常被用在需要频繁启停、精准停靠的工位，比如包装线的进瓶螺杆驱动、输送线的挡停机构、小型升降机的驱动单元、自动化仓储的移载机构，因为蜗轮蜗杆传动本身运行噪音低、震动小，搭配制动结构后，停机时没有明显的冲击，不会因为制动动作导致连接的工装、物料出现晃动。设计选型时还要注意，制动器的制动力矩是匹配对应功率电机的额定输出扭矩做的匹配，0.75kW机型的制动力矩可以覆盖额定扭矩的1.5倍以上，2.2kW机型的制动冗余也能满足垂直负载的锁止需求，不需要额外核算制动扭矩，只要根据负载需要的输出转速、扭矩选择对应减速比的机型即可。

　　整个系列的外形做了统一的家族化设计，电机端的接线盒位置统一在机座顶部，不管是哪个功率段的机型，接线口的朝向、尺寸都保持一致，方便现场布线的时候统一走线路径，不需要为不同功率的机型单独设计走线支架。箱体上的注油孔、油位镜、放油孔位置也做了标准化布置，日常维护的时候可以在不拆卸电机的情况下完成润滑油更换、油位检查，降低后期运维的工作量。需要注意的是，当采用垂直向下安装的工况时，要在输出轴位置加装额外的防尘油封，避免车间里的粉尘、切削液顺着输出轴进入箱体内部，污染润滑油，加速蜗轮副的磨损。
