带减速比13/20的链条传动安全离合装置

　　在轻工输送、小型自动化生产线、包装设备的动力传递链路中，这类集成减速功能的链条传动安全离合器，常被布置在驱动电机输出端与从动链轮之间，解决常规链传动无法兼顾减速、过载保护的痛点。很多现场调试阶段容易忽略的工况——比如输送线卡料、从动端负载突变，传统刚性链传动会直接拉断链条、打坏链轮齿，甚至烧毁驱动电机，而带离合保护的结构能在扭矩超过设定阈值时，主从动端产生相对滑转，切断动力传递路径，避免核心传动件的不可逆损坏。

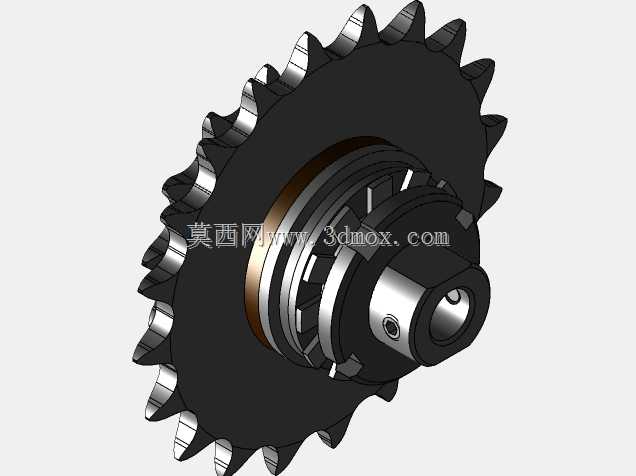

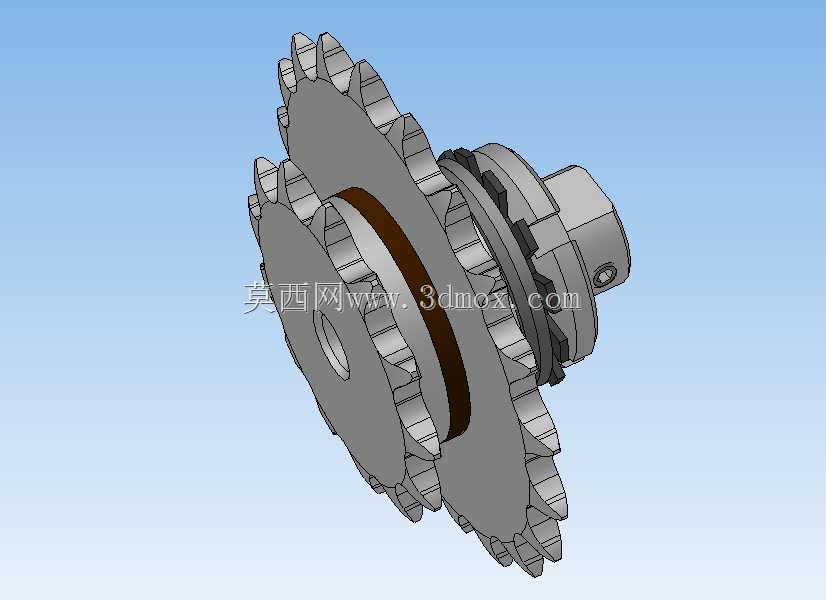

　　从结构设计逻辑来看，这套装置把减速级和离合模块做了同轴集成，没有采用常规分体式的减速器加独立扭矩限制器的布局，能大幅压缩动力端的轴向安装空间。外露的两个链轮分别对应不同齿数，实现13/20的固定减速比，链轮齿形采用标准三圆弧一直线滚子链齿廓，适配常规小节距工业滚子链，啮合时的多边形效应被控制在合理区间，不会因为集成离合结构产生额外的传动冲击。离合模块夹在两个链轮之间，摩擦副采用碟簧预紧的结构，通过调整端盖的锁紧行程就能改变预紧力，从而设定触发过载滑转的扭矩阈值，不需要额外更换弹性元件，现场调试时只需要用扭矩扳手校核锁紧力矩就能完成参数设定，适配不同负载等级的工况。

　　安装边界上，输入端采用轴孔加键槽的配合形式，输出端链轮直接与设备的传动链条啮合，整个组件的径向最大尺寸由大链轮的齿顶圆决定，轴向尺寸比同参数的分体式减速离合组件缩短近三分之一，适合安装在设备侧帮、机架内部这类空间局促的位置。设计时特意把离合摩擦副的位置设置在两个链轮中间，滑转产生的摩擦热量能通过两侧的链轮齿槽快速散出，不需要额外加装散热结构，连续运转时的温升不会超过摩擦片的许用温度，避免长期滑转导致摩擦材料烧蚀失效。

　　实际选型应用时，需要注意链轮的齿根圆直径与周边机架的安全间隙，至少保留5mm以上的避让空间，防止链条抖动时刮蹭机架；输入端轴伸的配合公差选k6即可，过盈量太大会导致装配时压坏轴端密封，间隙太大又会在正反转切换时产生冲击。这套结构的传动效率比内置摩擦式的独立离合器高5%左右，因为动力传递路径更短，没有多余的轴承损耗，在长期连续运转的输送线上，能降低一定的动力损耗。另外，链轮的齿面做了高频淬火处理，硬度达到HRC45-50，能承受链条啮合时的接触应力，不会在长期使用后出现齿面过早磨损、断齿的问题。离合摩擦片采用无石棉的铜基摩擦材料，静摩擦系数稳定，不会因为环境中的少量粉尘、油污出现摩擦系数大幅波动，导致过载扭矩不准的问题。

　　很多现场改造场景中，工人会把这类集成式离合链轮直接替换原有普通从动链轮，不需要改动原有机架的安装孔位，只需要重新调整电机的安装位置张紧链条，就能给原有设备增加过载保护功能，改造成本远低于加装独立过载保护器的方案。需要注意的是，滑转状态不能长期持续，当触发过载滑转后需要及时停机排查卡滞点，避免摩擦片长时间滑转过热导致寿命衰减。日常维护时只需要定期检查链轮的磨损量、端盖锁紧螺母的防松情况，不需要拆解离合模块做额外保养，维护成本比液压式、电磁式的过载保护结构低很多，适合中小型设备的批量配套使用。
