XY轴手动精密位移调整工作台

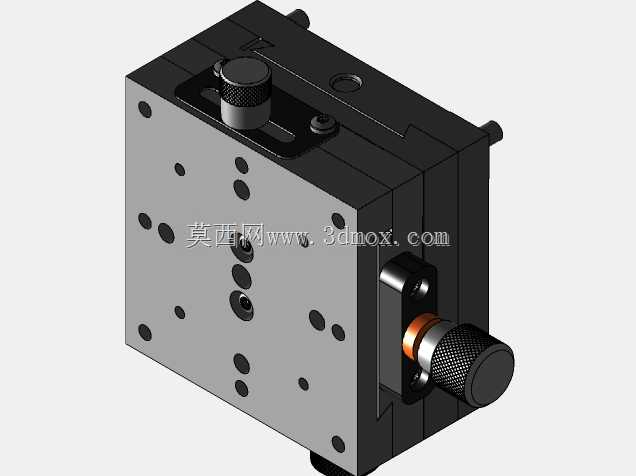

　　在精密装配、光学检测、微调整工位这类需要小范围精准对位的作业场景里，手动位移平台是出镜率极高的工装部件，不需要接入气源电源，纯机械结构的可靠性让它在实验室、小批量产线、工装治具集成环节都有稳定的表现。这款XY双向手动调整平台，核心功能是实现安装面内两个正交方向的直线位移微调，两个调节旋钮分别对应X、Y轴的进给控制，旋钮表面做了滚花纹理处理，手动旋转时的摩擦力足够，不会出现打滑脱手的情况，哪怕是戴薄劳保手套操作也能精准控制进给量。从结构设计逻辑来看，平台采用叠层式布局，下层负责单轴方向的导向进给，上层叠装另一轴的导向组件，整体结构紧凑，没有多余的外凸部件，不会在集成到设备内部时和周边结构产生干涉。

　　导向部分采用交叉滚柱或者精密燕尾槽配合的结构（从外观的锁紧结构判断是带预紧的滑动导向），调节时的阻尼感均匀，不会出现卡顿或者空程差过大的问题，侧面的锁紧块可以在调整到位后快速锁死轴系位置，避免设备运行过程中因为振动出现位置偏移。平台的上安装面做了密集的标准安装螺纹孔阵列，还有定位销孔预留，不管是直接装夹小型工件、固定光学调整架，还是对接其他工装模组，都不需要额外做转接板，能直接通过螺丝完成固定，适配性很强。底部的支撑脚做了等高处理，安装到基准台面时可以保证整体的水平度，不需要额外做垫平调整。从安装边界来看，这款平台的整体轮廓是方正的立方体结构，两个调节旋钮分别布置在相邻的两个侧面，安装时只需要预留出旋钮的操作空间即可，

　　不需要在平台上方预留操作位，对于空间紧凑的设备内部集成非常友好，比如在视觉检测工位的相机对位、点胶头的微位置调整、小型工件的装配对位场景里，这种手动平台的调整精度足够满足毫米级到微米级的对位需求，而且不需要电控系统的配套，成本更低，维护也更简单，日常使用只需要定期在导向面涂抹少量润滑脂就能长期保持顺畅的调节手感。设计时特意将锁紧机构的操作件和调节旋钮做了区分，调节旋钮是滚花大头结构，锁紧螺丝是内六角或者小滚花结构，操作时不会出现误触，调整流程非常清晰：先松开对应轴的锁紧件，旋转调节旋钮到目标位置，确认位置精度后拧紧张紧块即可完成固定。平台的本体采用硬质铝合金加工，表面做了阳极氧化处理，耐磨性能好，

　　长期使用不会出现表面锈蚀或者磨损掉屑的情况，适合在洁净车间、普通加工车间等不同环境下使用。在实际选型集成时，需要注意平台的承载能力，这类手动位移台的负载主要作用在上安装面，垂直方向的负载只要不超过导向结构的额定承载，调节时的手感就不会变沉，也不会出现导向面压溃的问题，对于搭载小型传感器、小型工装夹具、轻型工件的场景完全可以胜任。和电动位移台相比，这款手动平台的优势在于结构简单、成本低、不需要布线、响应直接，操作人员可以根据实际对位情况实时控制进给速度，粗调时可以快速旋转旋钮大距离移动，精调时可以小角度慢旋实现微米级的进给，非常适合需要频繁人工调整对位的工位。
