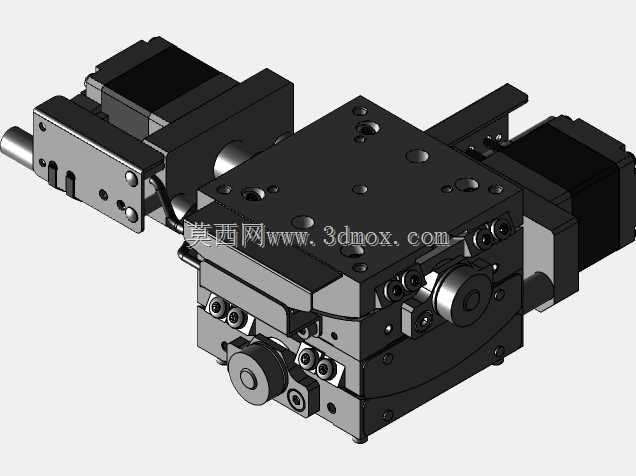

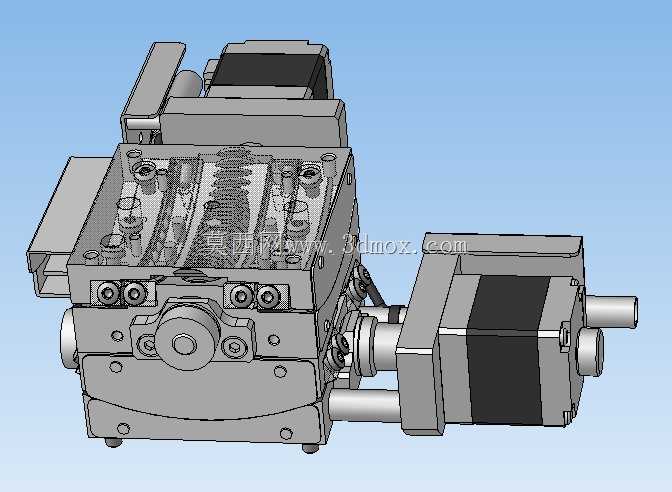

带CNC蜗杆传动的双平面角度可调转台结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656389
  • 带CNC蜗杆传动的双平面角度可调转台结构
  • 带CNC蜗杆传动的双平面角度可调转台结构

  这款双平面角度可调转台,核心采用蜗杆传动结构实现精准角度输出,主要面向精密加工、检测工位的多姿态装夹需求,在精密零部件的多面加工、光学元件角度调整、小型工件的多维度检测场景中,能够替代传统的单轴转台,实现XZ、YZ两个平面内±25°范围的角度偏转,满足小范围多角度位姿调整的工位需求。从实际应用场景来看,这类转台常集成在小型CNC加工单元的辅助工位、自动化检测线的工件姿态调整模块,或是实验室精密测试工装中,解决单轴转台无法覆盖双平面角度调整的痛点,不需要多次拆装工件即可完成两个正交平面内的角度切换,大幅降低重复装夹带来的定位误差。

  从功能特性来看,蜗杆传动的结构自带反向自锁特性,在调整到目标角度后不需要额外的锁紧机构即可保持位置稳定,避免加工或检测过程中出现角度漂移,传动过程中的减速比可以将驱动端的小扭矩转化为转台输出端的大锁紧力矩,即使搭载一定重量的工件也能保持角度精度。转台的角度调整范围覆盖±25°AB角,这个角度区间是精密加工中斜面加工、倾斜检测最常用的调整范围,既避免了大角度转台的结构冗余,也能覆盖绝大多数小角度倾斜的工位需求,驱动端采用标准伺服安装接口,可以适配不同规格的步进或伺服驱动单元,满足手动调整、电动数控两种控制模式的切换需求。

  设计思路上,整体采用模块化集成结构,将蜗杆传动副、角度限位结构、安装基准面、驱动连接座整合为一体式箱体结构,箱体采用分体式拼接设计,既方便内部蜗杆蜗轮副的装配调试,也能保证整体结构的刚性,所有传动接触面都设计有润滑脂存储槽,长期运行不需要频繁补充润滑,降低维护频次。转台的工作台面设计有标准的T型槽安装位,同时预留了多个螺纹安装孔,可以适配不同规格的工装夹具、工件装夹板,不需要额外制作过渡连接板即可完成工件固定。角度限位采用硬限位与软限位结合的设计,在±25°的极限位置设置有机械挡块,避免超程运行损坏传动结构,同时预留了传感器安装位,可以加装原点、限位传感器实现数控系统的位置反馈。

  外形尺寸与安装边界方面,整体结构采用紧凑型布局,驱动单元侧置安装,不会额外增加转台的轴向安装尺寸,安装基准面设计在箱体底部,采用大面积的平面接触保证安装刚性,底部预留的安装孔位采用标准孔距设计,可以直接固定在标准光学平台、机床工作台面或者自动化线的安装基板上,不需要额外加工定制安装板。转台的旋转中心高度经过优化设计,在保证内部传动结构有足够安装空间的前提下,尽量降低工作台面的高度,减少工件装夹后的整体重心高度,提升角度调整过程中的稳定性,避免重心过高带来的振动问题。传动副的啮合间隙设计有调整结构,可以通过侧方的调整螺钉微调蜗杆的轴向位置,补偿长期运行带来的磨损间隙,长期使用后不需要拆解箱体即可完成间隙调整,保持转台的角度定位精度。

  从结构细节来看,所有的外露旋转面都设计有防尘密封结构,避免加工过程中的切屑、粉尘进入传动箱体内部,磨损蜗杆蜗轮的啮合面,延长设备的使用寿命。转台的角度刻度直接加工在箱体的旋转结合面处,手动调整时可以直接读取当前角度值,不需要额外加装刻度盘,电动控制时可以通过驱动端的编码器反馈角度值,两种模式下都能方便地获取当前角度位置。整体结构的受力经过仿真优化,在最大负载工况下,工作台面的变形量控制在微米级,满足精密加工、检测的刚性要求,不会因为结构变形影响加工或检测精度。
