750W伺服驱动线性直线执行传动模组

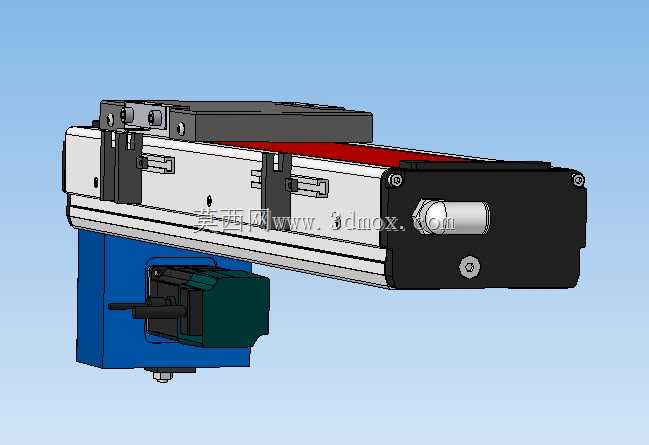

　　这款线性执行机构采用侧装式伺服电机布局，额定输出功率750W，对应型号XNTD10-BM-250，有效行程250mm，在3C电子装配、光伏组件搬运、包装线工位推送、小型检测设备位移平台这类需要精准直线位移的场景中适配性极强。不同于传统电机直连丝杠的同轴布局，侧装折向的结构能大幅压缩模组轴向安装长度，在设备内部安装空间局促的工况下，能有效减少动力端的轴向占用，给周边走线、传感器安装留出足够余量。

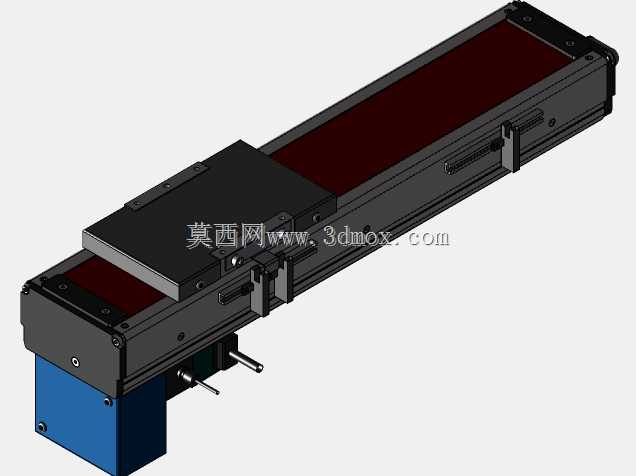

　　从结构设计逻辑来看，模组主体采用铝型材一体化基座，型材内部集成了滚珠丝杠传动副与线性导轨导向结构，滑台部分通过丝杠螺母带动，沿导轨做高精度直线往复运动，重复定位精度可以控制在±0.02mm区间内，满足绝大多数中高精度工位的位移需求。侧装的伺服电机通过同步带轮组将动力传递至丝杠输入端，带传动结构自带一定的缓冲吸震能力，能抵消伺服电机启停瞬间的冲击载荷，同时带轮的张紧结构设计在电机安装座位置，后期维护时无需拆解模组主体，仅需调整安装座固定螺栓即可完成同步带张紧度调节，大幅降低现场运维的工作量。

　　安装边界方面，模组整体截面尺寸控制在100mm宽度范围内，总长度根据250mm行程设计为420mm左右，电机侧折向安装后，动力端突出基座侧面的尺寸为120mm，安装时可通过基座底部的T型槽直接与设备机架铝型材配合固定，也可通过端面的安装孔位做立式吊装使用。滑台台面预留了标准的M6螺纹孔阵列，孔距符合通用工业模组安装规范，可直接搭载气动夹爪、真空吸盘、检测探头等末端执行件，无需额外加工转接板。

　　实际选型应用时需要注意，这款模组的额定负载为水平安装15kg、垂直安装5kg，最高运行速度可达1m/s，适配的伺服电机需搭配17位以上编码器才能充分发挥其精度优势。模组两端设计了硬限位挡块与光电开关安装位，出厂时可根据用户需求选配原点、正负限位传感器，避免滑台超程运行造成机械损坏。丝杠部分采用预压式双螺母结构，能有效消除反向间隙，在频繁换向的往复运动工况下，不会出现回程误差累积的问题，适合点胶、锁螺丝、精密检测这类需要频繁换向定位的工序。

　　密封防护上，模组滑台两侧配备了防尘钢带，能阻挡车间环境中的粉尘、切削碎屑进入型材内部，避免导轨与丝杠出现异常磨损，在普通工业车间环境下无需额外加装防护外罩即可稳定运行。电机与模组连接部分采用密封端盖结构，同步带腔体内预留了润滑脂加注口，每运行2000公里可直接通过加注口补充润滑脂，无需拆解模组主体，日常维护成本极低。

　　在结构建模过程中，所有配合尺寸均按照实际加工公差做了对应预留，丝杠支撑端采用固定侧+支持侧的轴承布局，固定侧使用配对角接触球轴承承受轴向载荷，支持侧使用深沟球轴承做径向支撑，能抵消丝杠高速运转时的热伸长量，避免长时间高速运行后出现卡顿、精度下降的问题。滑台与导轨滑块的连接面做了销钉定位设计，装配时能保证滑台与导轨的平行度控制在0.01mm/100mm以内，不会出现运行卡顿、阻力过大的问题。
