壁挂式手动绞车牵引起重设备结构

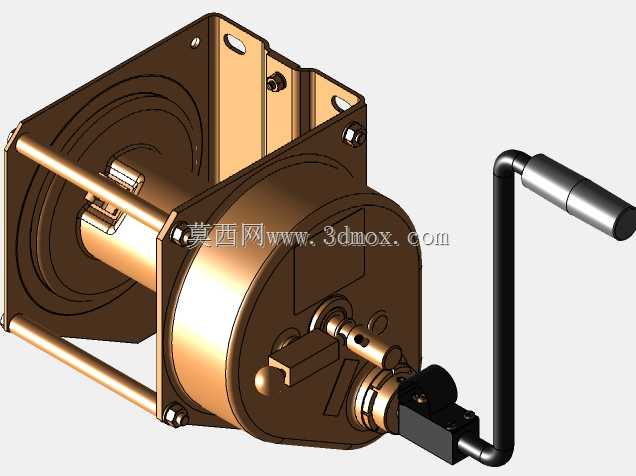

　　这款手动牵引绞车的结构设计，核心围绕无外接动力场景下的小载荷牵引、起吊作业需求展开，在户外抢险、仓储装卸、小型设备移位、舞台布景搭建、船舶系泊辅助等场景中，这类无需电源气源的手动牵引装置始终有不可替代的应用位置，尤其是在无供电配套的野外作业、临时施工点位，手动驱动的结构完全规避了动力源依赖的问题，操作人员仅通过摇柄输入扭矩即可完成载荷的收放动作。从结构布局来看，该绞车采用壁挂式安装的法兰基座设计，基座上预留了多组螺栓安装孔，既包含适配不同安装梁间距的长圆孔，也有定位用的圆孔，安装时可根据现场的安装面材质、承载载荷大小选择对应的螺栓规格，安装边界的设计充分考虑了现场适配性，不需要额外加工复杂的安装转接件，

　　直接通过螺栓即可将整机固定在钢结构支架、混凝土墙面预埋板或者设备机架的侧面。卷筒部分采用带挡边的槽型结构，可有效避免钢丝绳在收卷过程中出现乱绳、跳绳的问题，卷筒的容绳量匹配常规小吨位牵引作业的绳长需求，挡边的高度经过核算，即使在满绳状态下，最外层钢丝绳也不会脱出卷筒边界。传动部分内置减速增扭结构，将摇柄输入的小扭矩放大为卷筒输出的大牵引力，摇柄采用弯折式设计，操作时的回转半径经过人体工程学核算，操作人员站立操作时无需过度弯腰或者抬臂，摇柄末端的防滑握套可避免操作时手打滑，同时摇柄与机体的连接位置设置了止逆结构，可在操作人员松开摇柄时自动锁止卷筒，防止载荷下坠引发安全事故，这个止逆结构的棘爪与棘轮配合间隙经过调校，锁止响应行程短，

　　不会出现载荷下滑一段距离才锁止的窜动问题。机体侧方的制动组件采用摩擦式制动结构，当需要下放载荷时，可通过操作侧方的小手柄控制制动力度，实现载荷的匀速平稳下放，避免快速下放带来的冲击。整个机体的外壳采用一体式铸造结构，既可以保护内部的传动齿轮、止逆棘爪等部件不受外界粉尘、水汽的侵蚀，也作为主要的承力结构承担牵引时的载荷，壳体上的加强筋布置在载荷传递的主要路径上，在控制整机重量的前提下保证了结构刚度，不会在满载牵引时出现壳体变形导致的传动卡滞。从建模细节来看，所有的螺栓连接位置都还原了实际的紧固件结构，安装孔的位置度、各部件的装配间隙都按照实际加工装配的公差要求设置，既可以作为手动绞车选型时的结构参考，也可以直接用于安装支架的配套设计，

　　核对安装孔位与操作空间的干涉情况。在实际选型应用中，这类手动绞车通常作为备用牵引装置配置在设备旁，比如小型闸门的启闭、轻型物料的升降牵引、设备检修时的部件移位，相比电动卷扬机，它的结构更简单，维护成本极低，不需要布设供电线路，也不存在电气故障的风险，在应急场景下的可靠性更高。设计时充分考虑了操作的安全性，所有的传动部件都封闭在壳体内部，没有外露的齿轮或者旋转部件，避免操作时衣物或者工具被卷入的风险，摇柄的回转范围内没有突出的结构件，操作空间充足。整机的外形尺寸紧凑，壁挂安装后不会占用过多的地面空间，适合在空间局促的作业点位安装使用，比如巷道内的物料牵引、船舱内的小件移位，都可以通过这类紧凑型手动绞车完成作业。
