实验室用立式真空试验腔体结构设计

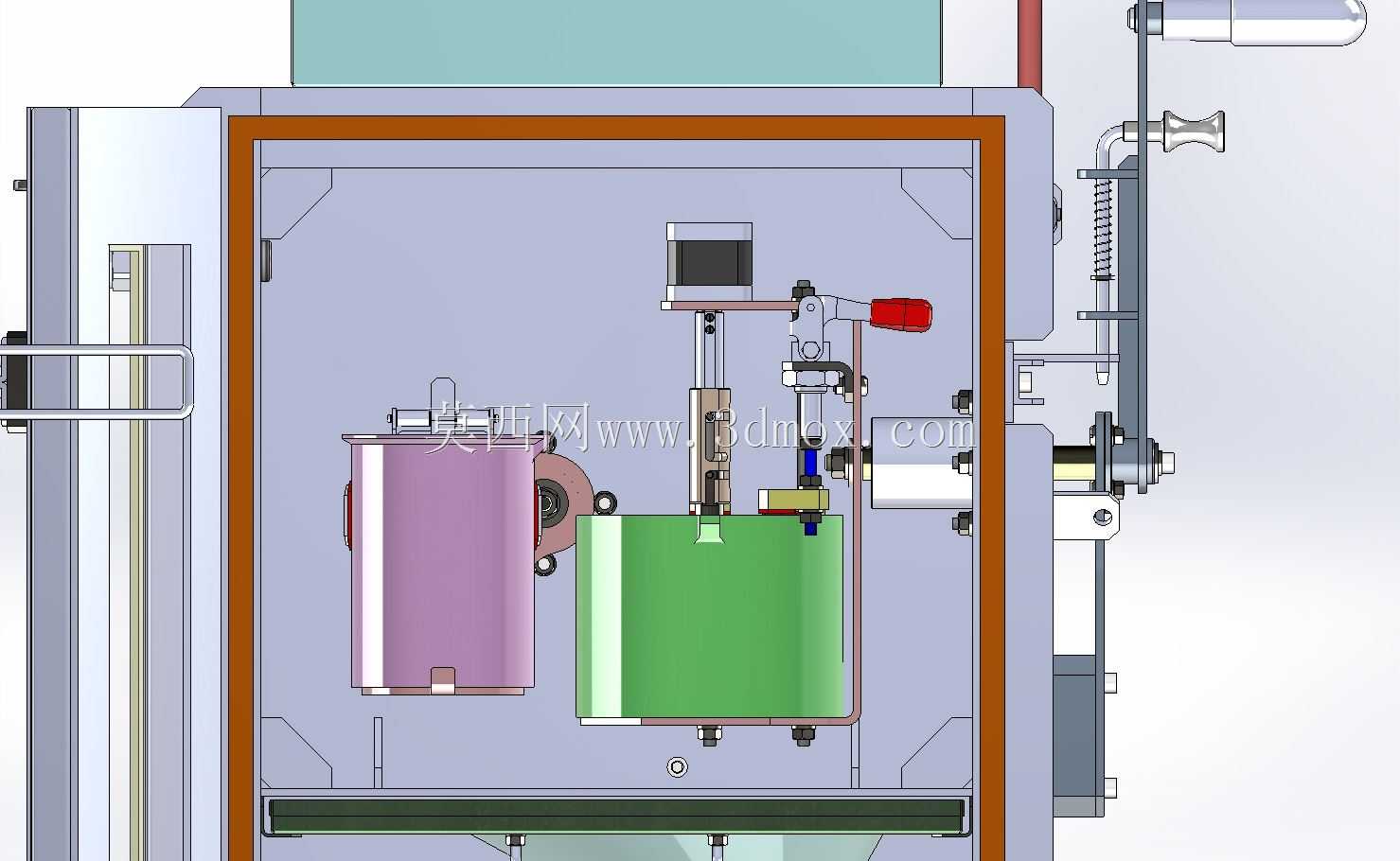

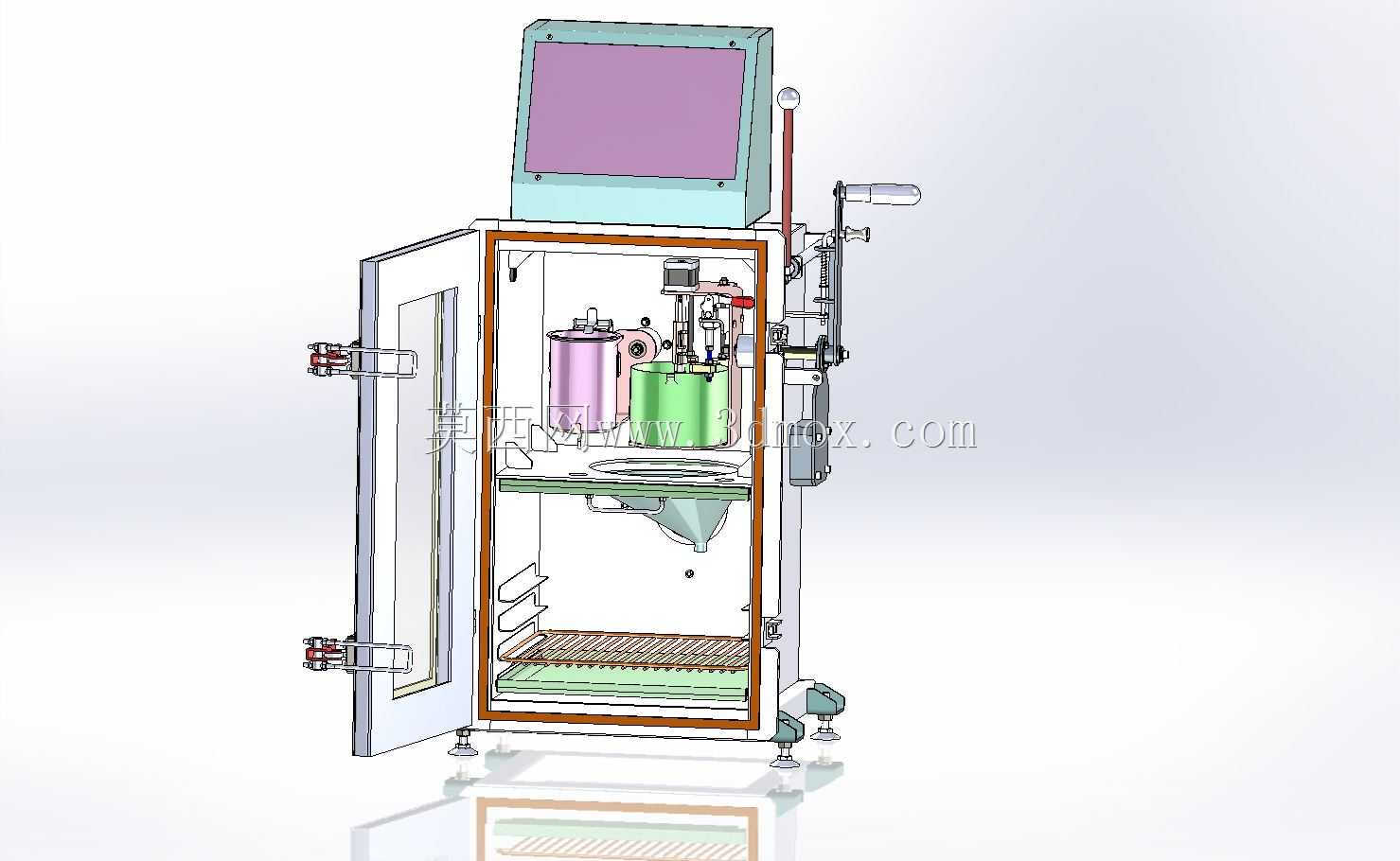

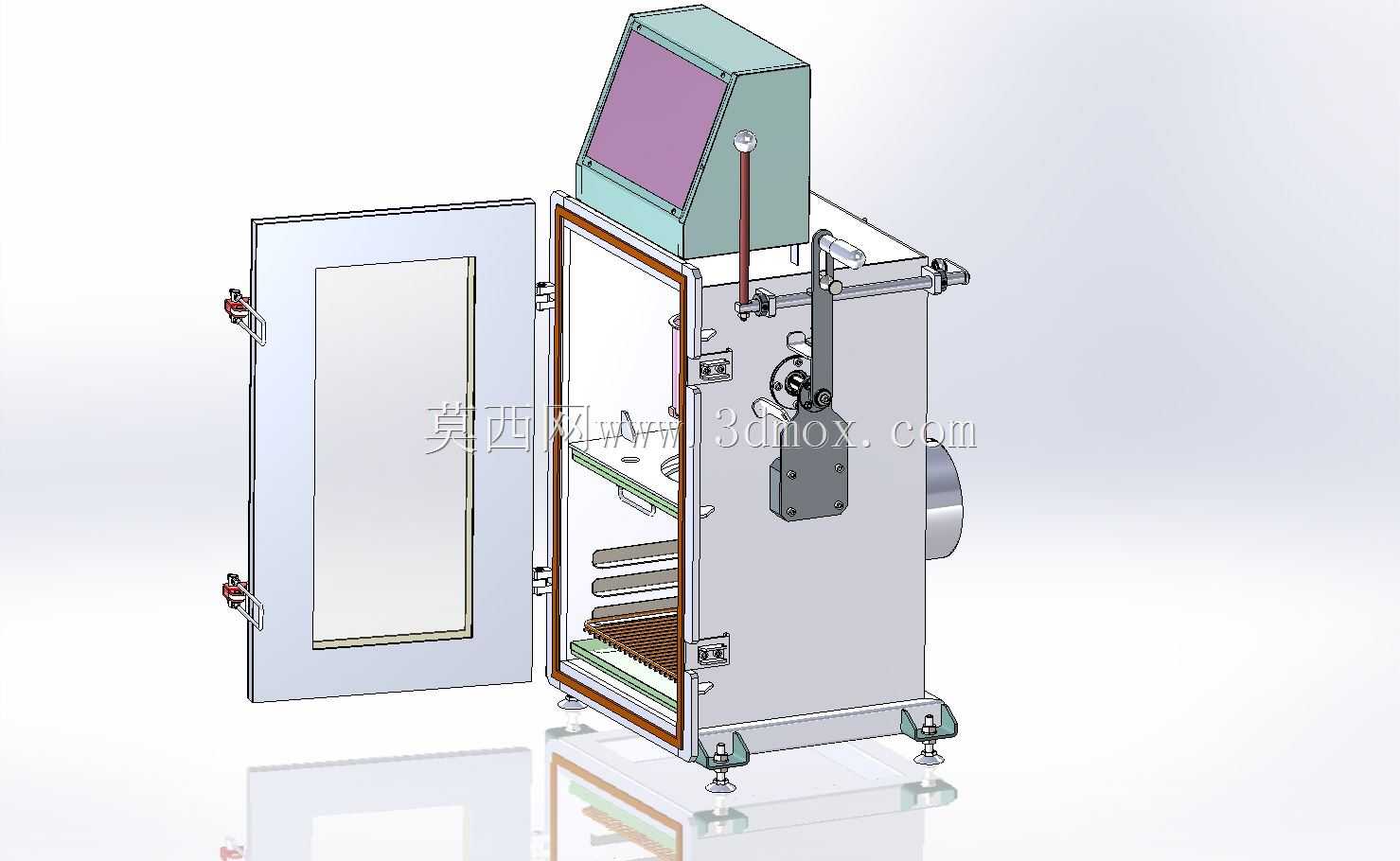

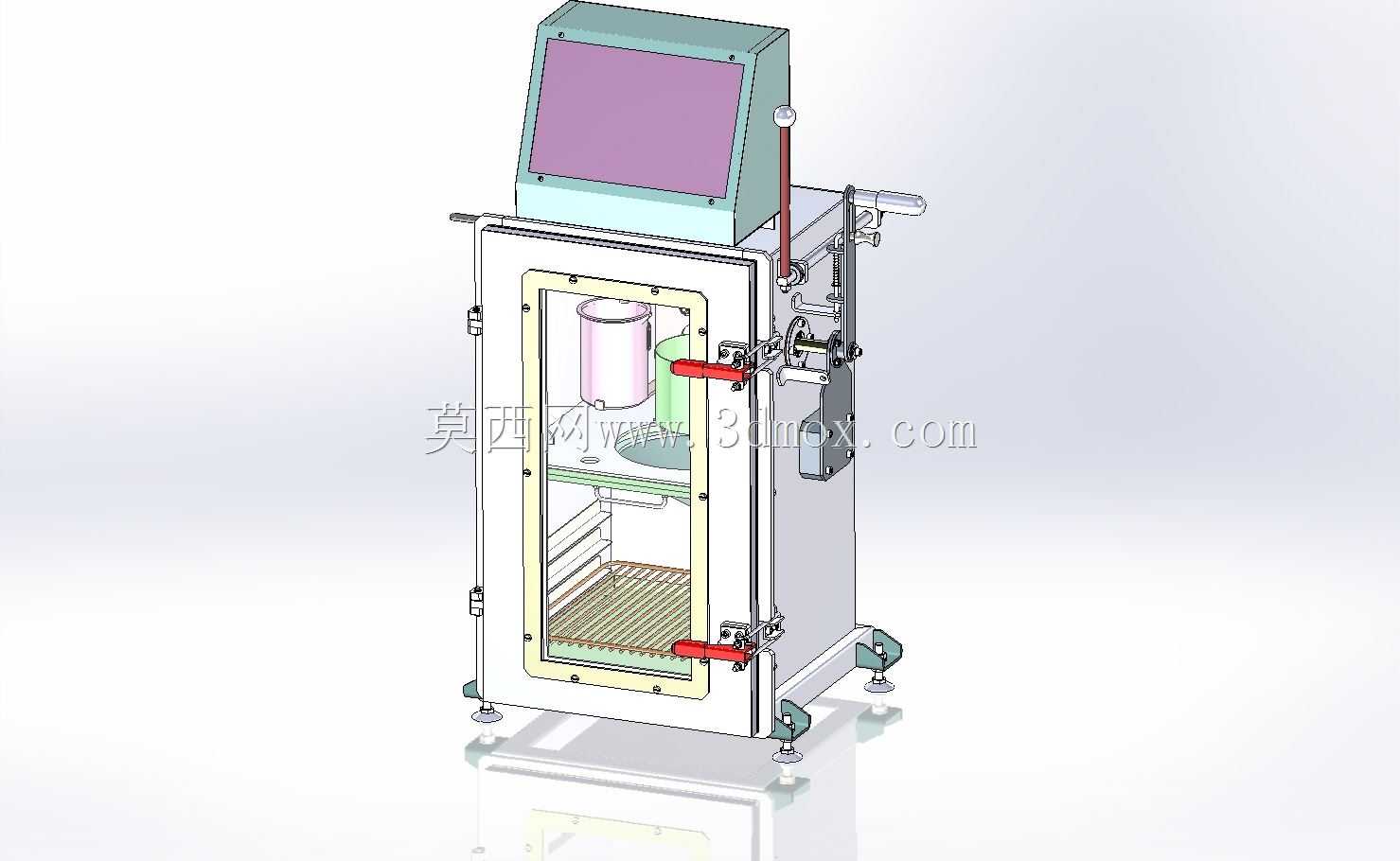

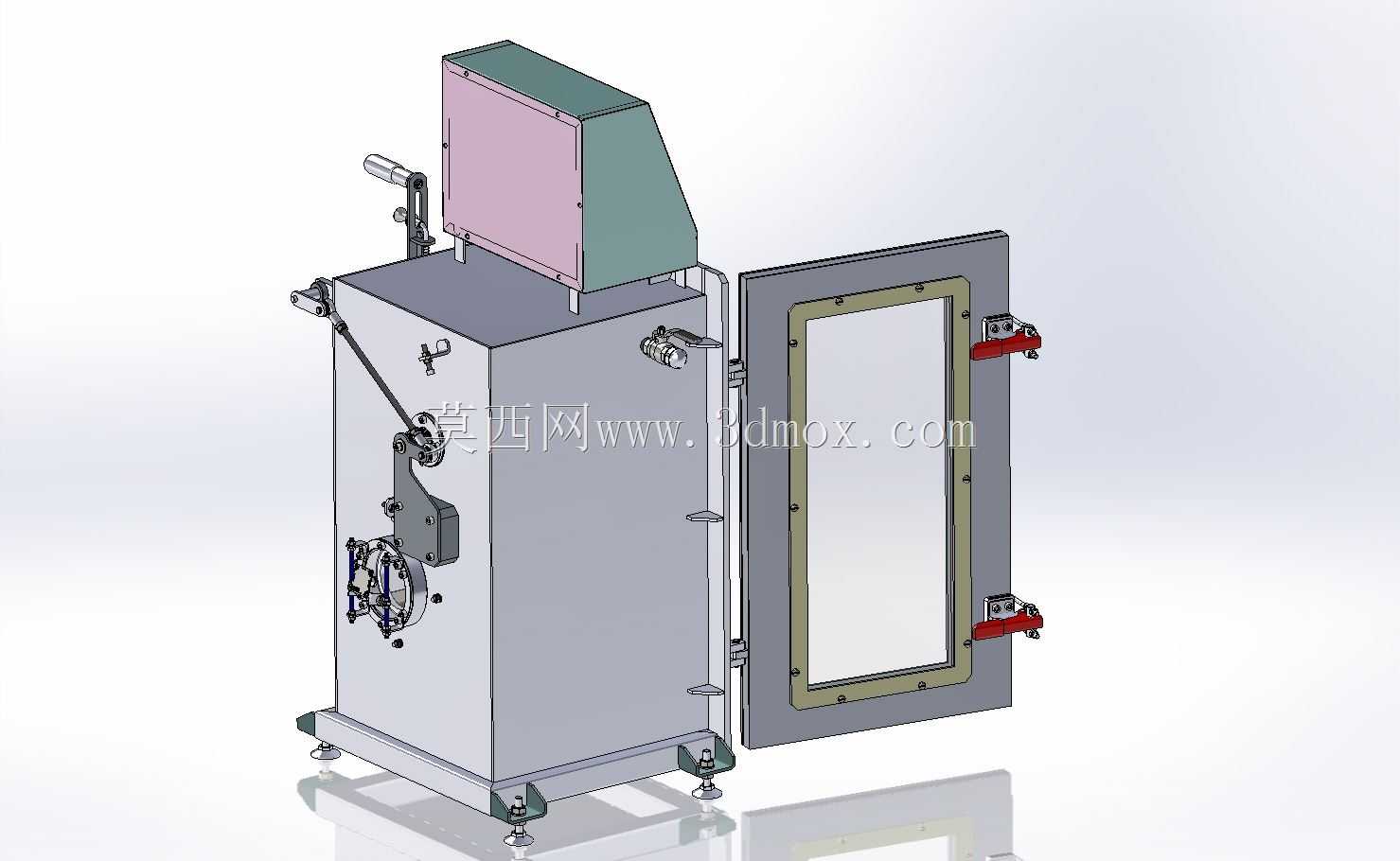

　　这款立式真空试验腔体，主要面向高校材料实验室、小型科研院所的材料脱泡、低气压环境模拟、小尺寸样品真空干燥等场景设计，区别于工业级大型真空舱的大容积、高抽速配置，该结构更侧重小批量样品试验的操作便捷性与空间利用率，适配桌面级安装场景，无需额外搭建大型设备基座。从结构布局来看，设备采用前开式铰链门设计，门体配置两组快压式锁扣，配合门沿一圈的密封胶条安装槽，可在关门后通过锁扣的压紧力让胶条产生均匀形变，保证腔体内部在负压状态下的密封可靠性，门体上开设长条式透明观察窗，方便试验过程中无需开门即可观察内部样品状态，避免反复破真空影响试验进度。腔体内部设置分层置物结构，下层为栅格式置物板，可承载带液体的试验容器，

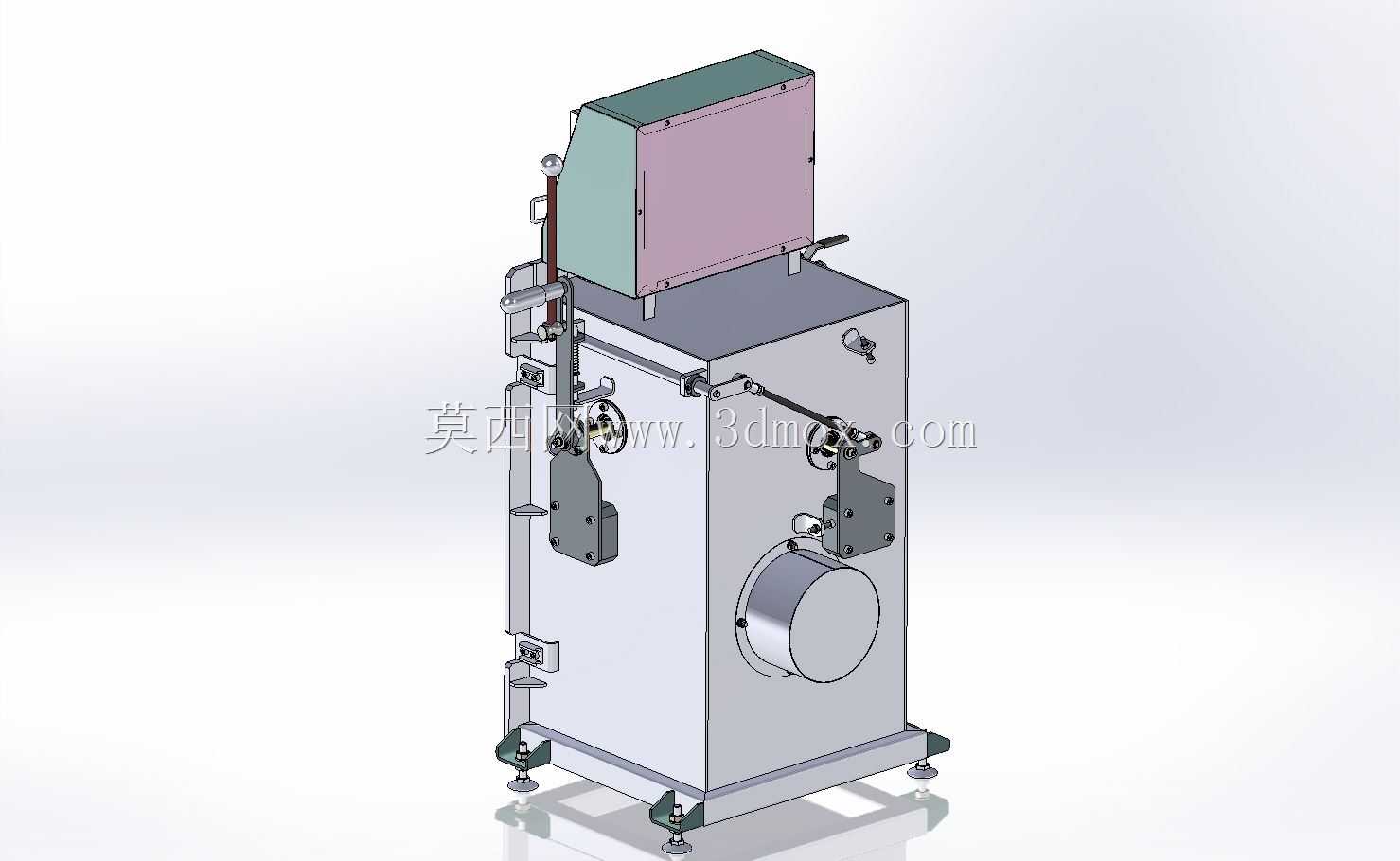

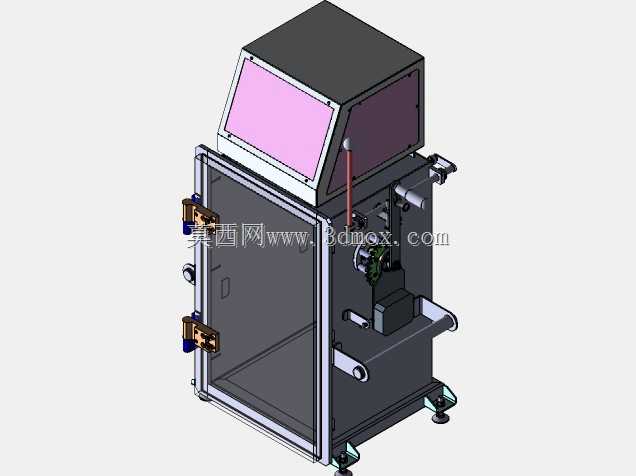

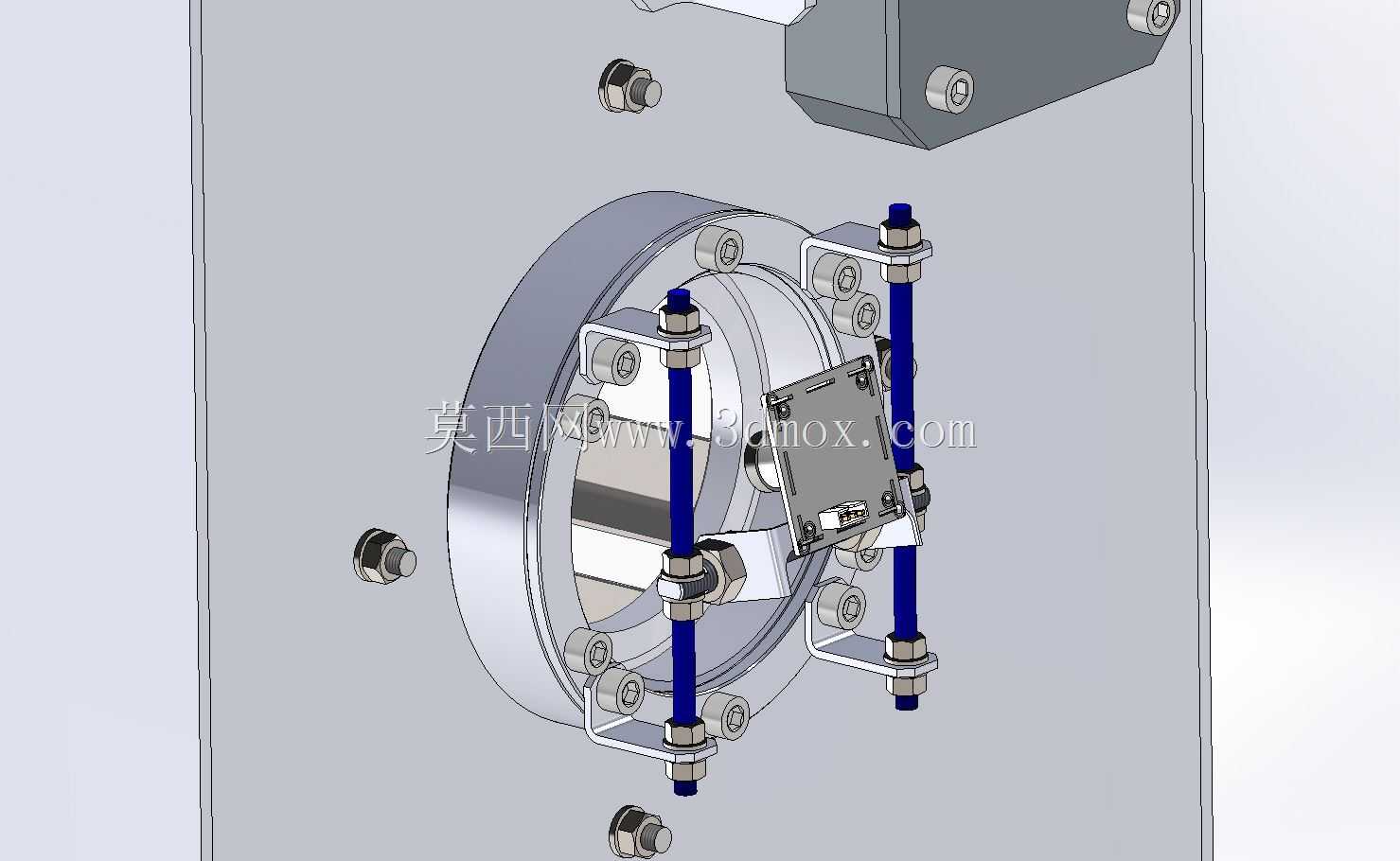

　　漏下的液体可通过腔体底部的锥形导流槽汇集，方便试验后清理残留污渍；中层为平板置物台，可放置固态试验样品或者小型试验工装，顶部预留了多组工艺安装接口，可根据试验需求加装真空压力表、温度传感器、充气阀或者小型搅拌组件，适配不同工艺的扩展需求。腔体顶部集成了触控式操作显示屏，将真空度调节、抽气时长控制、辅助功能开关等操作单元集成在同一界面，无需额外外接独立控制柜，进一步压缩设备整体占用空间，操作时站立在设备正前方即可完成所有参数设置与状态查看。侧边集成的抽气管路组件与手动调节阀，采用外露式布局设计，一方面方便管路的日常维护与密封件更换，另一方面可通过手动阀实现粗抽、精抽的气路切换，避免抽气速度过快导致腔体内粉末类样品被气流裹挟。

　　设备底部配置四个可调式支撑脚，可通过旋转脚杯调整设备水平度，抵消安装台面的平面度误差，保证门体密封面的贴合度均匀，避免因设备倾斜导致局部密封压力不足出现漏气问题。设计过程中优先考虑了日常使用的维护便利性，所有管路接头均采用标准快插接口，密封胶条采用嵌入式安装结构，无需专用工具即可完成胶条的更换，腔体内部所有转角均做圆弧过渡处理，减少清洁死角，避免试验残留的物料在角落堆积影响真空度或者污染后续试验样品。从安装边界来看，设备整体宽度控制在0.6米以内，深度控制在0.7米以内，开门后前方预留0.5米的操作空间即可满足样品取放、门体全开的需求，适配常规实验室的标准实验台安装，无需对实验室空间做特殊改造。气路接口统一设置在设备侧后方，

　　外接真空泵的管路可沿设备后侧走线，避免管路外露影响正面操作空间，电气接口同样布置在设备后侧，与气路接口分区设置，避免管路渗漏影响电气安全。在结构强度设计上，腔体壁板采用足够厚度的冷轧钢板折弯焊接成型，焊接处做满焊处理后打磨抛光，可承受常规试验所需的负压强度，不会出现腔体变形导致的密封失效问题，门体铰链采用加厚不锈钢材质，长期反复开关不会出现铰链下垂导致的门体错位，保证密封面的配合精度。
