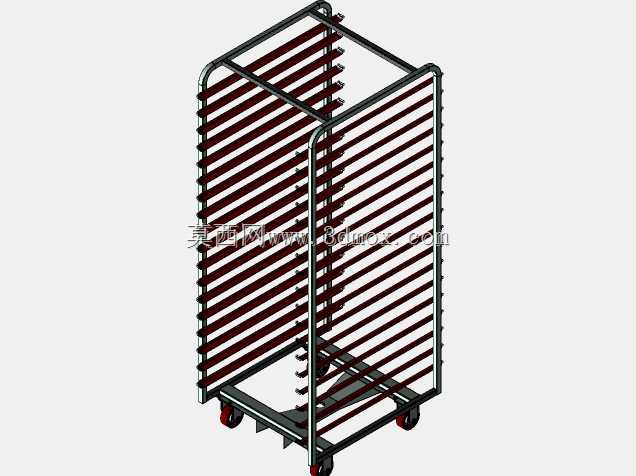

食品烘焙车间烤箱用多层周转装载推车

　　在商用食品烘焙、工业热处理的车间产线布局里，这类带脚轮的立式多层装载架，是衔接前段摆盘工序与烤箱进料、后段冷却周转的核心辅助工装，不少刚接触车间布局的设计人员容易忽略这类转运工装的边界适配，最后出现架体推不进炉腔、层间距不匹配载具、转弯半径卡通道的问题，建模时需要把现场的实际约束全部前置考虑。先从适配场景说起，不管是面包烘焙的热风旋转炉，还是小型金属工件的时效热处理烘箱，这类推车的核心作用就是承载待加工的载具——烘焙场景里是放了生坯的烤盘，热处理场景里是码放工件的料盘，不需要人工逐盘端送，整架推入炉腔就能完成批量装炉，加工完成后整架拉出直接推去冷却区，大幅减少人工反复搬运的动作浪费，也避免逐盘取放过程中工件磕碰、面坯变形的问题。设计时最先要卡的是外形安装边界，架体的总宽度、总深度必须比对应烤箱的内腔入口尺寸单边预留20-30mm的间隙，不能做的刚好卡着内腔尺寸，毕竟脚轮在推行过程中会有小幅偏移，车间地面也不可能做到绝对水平，预留的间隙就是给推行偏差留容错空间；总高度要匹配烤箱内腔的有效高度，同时还要考虑车间通道的消防喷淋、门洞过梁的高度，避免出现能进炉却过不了通道门的低级错误。架体的主体框架采用薄壁矩形管焊接成型，选材上如果是食品烘焙场景要选304不锈钢材质，避免长期在高湿高温环境下生锈掉屑污染产品，热处理场景可以选普通碳钢做表面喷塑耐高温处理，控制成本的同时满足使用强度。层架的支撑结构采用两侧对称的挂条设计，挂条上冲压出等间距的支撑齿，

　　层托条可以直接卡在支撑齿上，不需要额外紧固件，用户可以根据待加工产品的高度灵活调整层间距，比如放高杯吐司模具时可以隔两个齿位装层托，放薄型曲奇烤盘时可以每个齿位都装层托，适配不同规格的载具，比固定层间距的架体通用性强很多。底部的脚轮配置是设计重点，四个脚轮里两个选定向轮、两个选带刹车的万向轮，定向轮装在推行方向的后侧，保证长距离推行时架体不会走偏，万向轮装在前侧方便转向调整位置，脚轮的轮面要选耐高温材质，烘焙场景的炉门口温度通常能到80-120℃，普通橡胶轮在这个温度下容易软化脱胶，选耐高温酚醛轮或者尼龙轮才能保证长期使用不损坏；脚轮的安装支架要做加强焊接，毕竟整架满载烤盘加产品的重量能到两百公斤以上，支架焊接强度不够的话，

　　满载推行时容易出现脚轮脱落的安全隐患。架体的顶部和中部都设计了横向的加强拉杆，因为整个架体是细长型结构，满载时如果没有横向拉结，推行过程中遇到地面颠簸或者急停，框架容易出现侧向变形，时间长了焊接位置会开裂，横向拉杆用和主体同规格的管材，焊接在两侧框架的对应位置，把整个框架连成一个刚性整体，抗扭抗变形能力会提升很多。另外架体的前端底部要做一个向上的斜切导向结构，推入烤箱内腔时，就算架体和炉腔导轨有小幅偏差，斜切面也能顺着导轨滑入，不需要人工反复调整对位，降低操作人员的装炉难度。层托条的表面要做光滑无毛刺处理，烤盘或者料盘放上去的时候推拉顺畅，不会出现卡滞刮花载具表面的问题，所有焊接位置都要做打磨抛光，尤其是食品场景，不能有卫生死角，

　　避免残留面粉、油污滋生细菌。在实际建模过程中，要先把适配的烤箱内腔尺寸、常用烤盘的尺寸、车间通道的转弯半径作为基础输入参数，先搭主体框架的线框，确认整体尺寸边界没有问题后，再做挂条、层托、脚轮、加强拉杆的细节结构，还要做满载工况下的受力仿真，确认框架的变形量在允许范围内，不会出现层托下垂、框架侧弯的问题；还要模拟推车推入烤箱的整个动作过程，检查有没有结构干涉，比如脚轮会不会碰到炉腔底部的导轨，顶部拉杆会不会碰到炉腔顶部的加热元件，把所有可能的现场适配问题在设计阶段就解决掉，避免加工出来的工装没法用。这类工装虽然结构看起来简单，但是直接影响产线的周转效率，设计时不能只照着现有图纸抄数，必须结合使用场景的实际约束做调整，比如有的车间烤箱是侧开门，有的是上下提升门，架体的推入方向、把手位置就要对应调整，有的用户需要在架体侧面加装标签夹，用来标识架体上的产品批次、烘焙时间，这些细节虽然不影响主体结构，但是能大幅提升一线操作人员的使用体验。
