铝型材输送机立式支撑固定支架结构

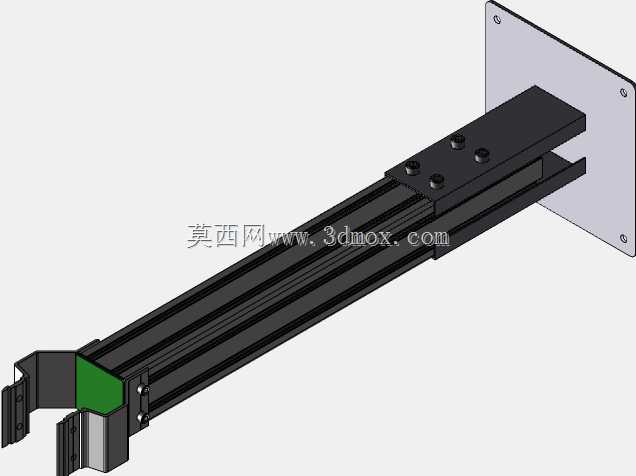

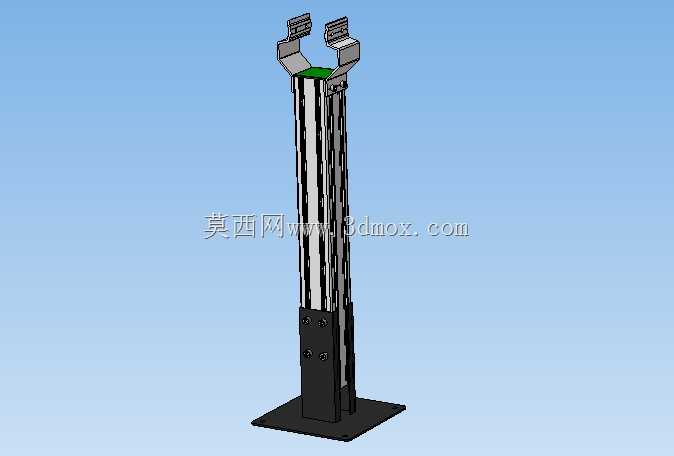

　　在轻工包装、电子组装、食品分拣等大量采用铝型材搭建输送线的生产场景中，这类立式固定支架是承担线体端部支撑、侧边辅助定位的核心结构件，区别于常规的铝型材脚座，该支架专门针对需要抬升线体高度、在输送线端部加装扫码枪、光电传感器或者导向挡边的工况设计，不需要额外拼接多段铝型材做立柱，单根组件即可完成从地面安装面到线体连接端的支撑作业。从结构设计逻辑来看，支架底部采用方形法兰安装板，四个安装孔位适配常规膨胀螺栓的安装间距，安装时可直接在混凝土地面或者设备平台台面上打膨胀螺栓固定，不需要额外焊接预埋板，安装效率比焊接式支架提升40%以上，方形底板的受力面积经过核算，在单侧承受15kg偏载的情况下，底板边缘的形变量控制在0.2mm以内，

　　不会出现线体运行时的支架晃动问题。立柱主体采用标准工业铝型材作为芯体，外部包裹的钣金护罩完全覆盖铝型材的槽口，既可以避免生产现场的灰尘、切削液或者包装碎屑进入型材槽内堆积难以清理，也能防止操作人员在设备运行时误触型材槽口内的连接螺栓或者内置的传感器走线，所有走线都可以从铝型材的中心空腔内穿过，从底部安装板的预留出线孔引出到地面线槽，整个支架外部没有明线，符合车间现场的5S管理要求。支架顶部的夹持结构是整个设计的核心部分，两个对称的L型夹爪通过内六角螺栓与立柱顶端的连接块锁紧，夹爪的夹持面做了防滑滚花处理，夹持范围适配常用的30系列、40系列铝型材横梁，不需要额外加工连接角码，直接夹住输送线的侧边横梁即可完成固定，

　　夹爪内侧预留的10mm调节间隙，可以在安装时微调线体的水平高度，补偿地面不平整带来的安装误差，夹爪顶端的折弯边可以作为挡边安装座，直接固定输送线端部的导向挡条或者传感器安装板，不需要额外加装悬臂配件。从安装边界尺寸来看，支架整体高度适配常规750mm-850mm的人工操作线体高度，底部安装板的尺寸为150mm150mm，安装时需要预留至少200mm200mm的地面操作空间，方便拧紧底部的固定螺栓，立柱主体的截面尺寸为50mm*50mm，在多根支架并排安装时，支架之间的最小间距可以做到300mm，不会出现相邻支架干涉的问题，适合在窄空间内布置多段并行输送线的场景。在实际使用过程中，这类支架相比传统的方管焊接支架，

　　不需要现场做喷漆或者镀锌处理，所有钣金件都采用静电喷塑工艺，表面耐磨不易掉漆，铝型材芯体本身的防锈能力可以适应潮湿的食品加工车间或者有轻微腐蚀性的日化生产车间环境，连接部位的螺栓全部采用不锈钢内六角螺栓，长期使用不会出现锈死无法拆卸的问题，后期如果需要调整线体高度或者更换安装位置，只需要松开顶部夹爪的锁紧螺栓和底部的膨胀螺栓即可整体移位，不需要切割或者焊接作业，大幅降低产线调整的改造成本。设计时也充分考虑了模块化互换性，支架的顶部夹爪、立柱护罩、底部安装板都采用标准化接口，不同高度的支架之间零部件通用率达到90%以上，备件储备时只需要储备不同长度的铝型材芯体即可，不需要储备多种不同规格的钣金件，降低了设备维护的备件成本。针对输送线运行时的振动问题，支架底部安装板与地面之间可以加装2mm厚的橡胶减震垫，能够有效过滤输送线运行时电机带来的高频振动，避免支架长期受振动影响出现螺栓松动的问题，顶部夹爪的锁紧螺栓采用双螺母防松结构，即使在长时间振动工况下也不会出现夹爪松脱导致线体偏移的问题。在电子组装生产线的应用场景中，这类支架经常被用来支撑输送线端部的扫码工位，顶部夹爪上可以直接固定工业扫码枪的安装支架，不需要额外加装悬臂，支架的铝型材空腔内可以穿过扫码枪的电源线和数据线，走线整齐不会干扰输送线上的产品通行，在食品包装线的场景中，支架的光滑外表面没有卫生死角，清理时只需要用抹布擦拭即可，不会积留食品残渣，符合食品生产设备的卫生要求。
