400x630规格动力滚筒输送段结构设计

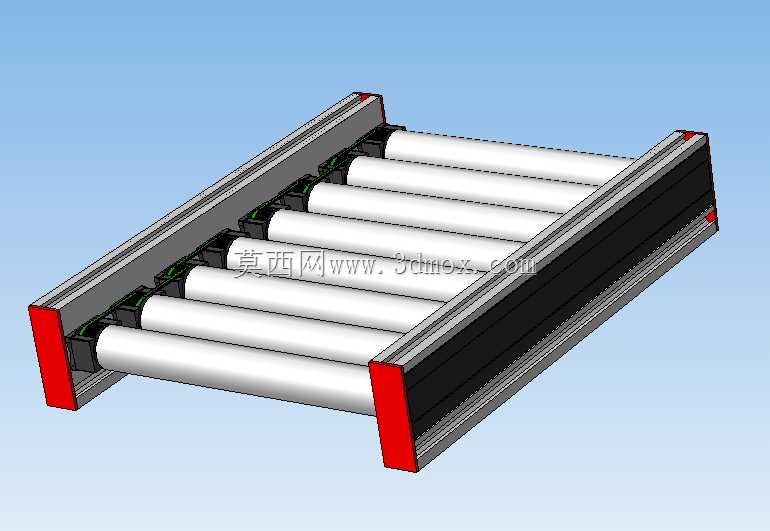

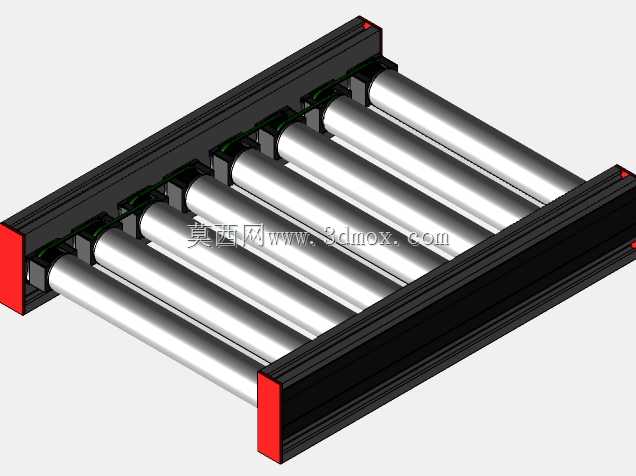

　　端板的平面度可以作为对齐参考，快速完成相邻段的连接固定，不需要额外做复杂的校准工序。辊筒部分采用标准直径的光滑圆柱辊面，表面做硬质阳极氧化处理，耐磨性能足以应对常规纸箱、塑料周转箱、工装托盘的长期摩擦，不会因为长期使用出现辊面锈蚀、磨损失圆的问题，辊筒两端的轴承座直接嵌入框架的预设安装位，装配时不需要额外焊接或者打孔固定，更换单根故障滚筒时只需要从端部抽出即可，维护效率比传统焊接框架的滚筒线提升数倍。从安装边界来看，该输送段的截面宽度为630mm，有效输送宽度可以达到400mm，刚好适配市面上主流的400mm宽度标准周转箱，不会因为宽度余量过大导致物料在输送过程中左右偏摆，也不会因为宽度不足出现卡料的问题。在车间物料转运、电商仓储分拣、轻工产品组装线的布局中，短距离定点输送的单元往往不需要整线长距离排布，这类截面尺寸400x630的滚筒输送段，刚好适配工位间的衔接、设备进出料端的接驳需求，能填补大型输送线无法覆盖的小跨度转运空白。从结构设计逻辑来看，该输送段采用双侧铝型材框架作为承载主体，型材槽道内置动力传动组件，每根滚筒的端部都设置了传动衔接结构，动力可通过内置的同步带或者多楔带依次传递给每根辊面，保证所有滚筒线速度一致，避免输送过程中物料出现偏移、卡顿的问题。框架两端设置的红色端板，一方面是作为型材端部的封盖，防止加工后的型材切面外露划伤操作人员，另一方面也可以作为安装定位的基准面，在多段输送单元拼接时，

　　框架的高度可以根据对接设备的进料高度选配支撑脚，支撑脚底部设置可调脚杯，能够在地面不平整的车间环境中调整整体水平度，保证滚筒面的平面度误差控制在允许范围内，避免物料因为线体倾斜出现自行滑移的问题。在实际应用场景中，这类短段滚筒单元既可以单独作为冲压设备的出料接料段，承接冲压完成的小型钣金件转运到周转箱位置，也可以多段拼接组成环形组装线，每个工位对应一段滚筒段，工位间不需要额外设置转运工装，工件放在托盘上就可以顺着滚筒依次流转到每个装配工位。设计过程中特意将传动组件全部内置在双侧框架内部，没有外露的传动皮带或者链轮，一方面可以避免车间内的灰尘、碎屑落到传动部件上加剧磨损，另一方面也能消除外露传动部件带来的安全隐患，

　　操作人员在工位旁取放物料时不会被转动的传动件剐蹭。端板上预留的安装孔位，可以直接加装阻挡器、光电传感器安装支架、侧边导向条等附属配件，不需要在型材上重新打孔攻丝，适配不同生产场景的改造需求。比如在分拣场景中，可以在对应格口位置的框架上加装顶升移栽机构，不需要改动原有滚筒的排布结构，直接利用预留的安装空间固定即可；在需要定位的组装工位，可以在滚筒间隙加装阻挡气缸，将流转到工位的托盘精准挡住，方便操作人员完成装配作业后再放行。辊筒的间距设置经过反复校核，针对底部平整的常规周转箱，间距保证箱体在输送过程中始终有至少三根滚筒同时接触支撑，不会出现箱体端部卡入滚筒间隙的问题，同时兼顾了整体重量控制，不会因为滚筒排布过密导致整体重量过大、

　　动力负载过高。框架两侧的型材槽道还可以作为布线通道，传感器、阻挡器的线缆可以直接藏在槽道内，配合线槽盖板实现走线整齐，避免线缆外露被物料剐蹭导致的线路故障。这类标准化的滚筒输送段，相比定制化的长距离输送线，交付周期更短，安装调试更简单，后期改造升级的灵活性更高，不管是新建产线的快速搭建，还是旧产线的局部改造升级，都能快速适配现场的布局需求，不需要做大量的非标设计工作。在三维建模过程中，所有的安装配合位都按照实际加工公差做了预留，滚筒和轴承座的配合、框架型材和端板的连接、传动组件的排布都完全符合实际装配逻辑，不存在干涉问题，结构设计人员可以直接在该模型基础上调整长度、增减附属配件，快速生成符合自身需求的输送段方案，不需要从零开始搭建基础框架结构，能够大幅缩短非标设计的周期。
