玻璃管路固定用快装卡箍结构设计

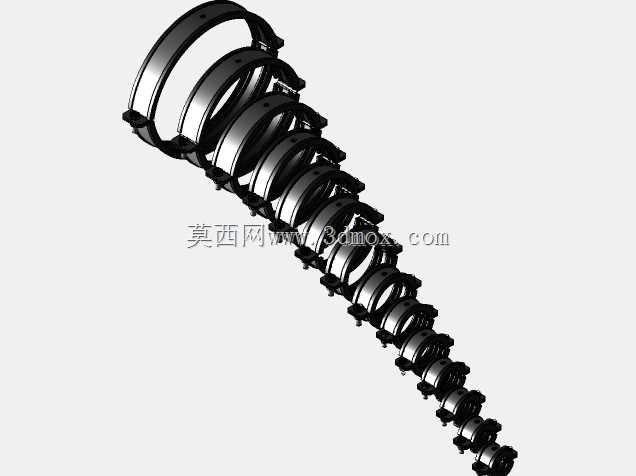

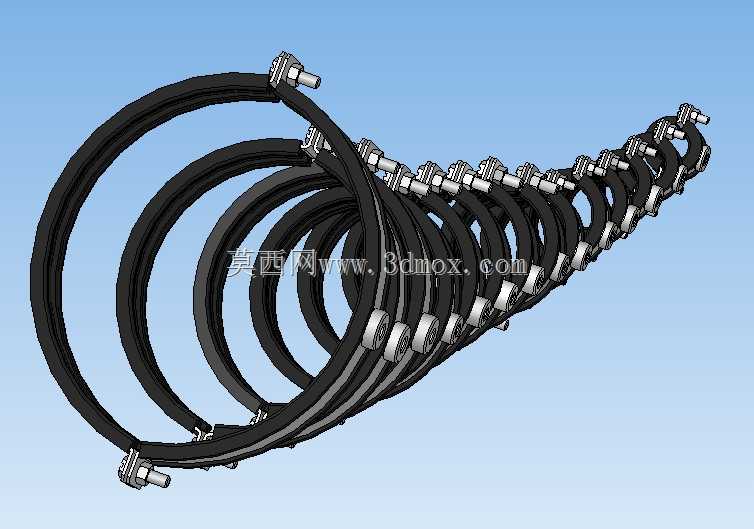

　　在化工流体输送、实验室洁净管路、食品饮料灌装生产线中，玻璃管道凭借可视化、耐腐蚀、内壁光滑无残留的特性被广泛应用，但玻璃材质本身脆性高、抗冲击载荷能力弱，管路支撑与连接部位的固定件设计直接决定整套管路系统的运行稳定性，这类卡箍就是针对玻璃管路的固定需求开发的专用连接件。从实际工程应用来看，玻璃管道的固定不能像金属管路那样采用焊接、硬压接的方式，既要保证足够的抱紧力避免管路受流体冲击、压力波动出现移位或密封失效，又要控制夹紧力的分布均匀性，防止局部应力集中导致玻璃管壁开裂，这套卡箍的结构设计完全围绕这一核心需求展开。卡箍主体采用环形开口结构，环体内侧做了适配玻璃管外径的圆弧曲面，曲面弧度与管道外壁完全贴合，

　　夹紧时载荷可以沿环向均匀分散到管壁接触面上，不会出现点状或线状的应力集中点；环体开口位置配置了螺栓锁紧组件，通过调节螺栓的旋合长度可以精准控制抱紧力大小，适配不同壁厚、不同压力等级的玻璃管路安装需求，安装时不需要对玻璃管做二次加工，直接将卡箍套在管路预设的固定位置，逐步拧紧两侧螺栓即可完成固定，操作门槛低，现场安装效率高。从安装边界来看，这套卡箍的环体宽度、锁紧螺栓的伸出长度都做了优化设计，环体宽度控制在合理范围，既保证足够的接触支撑面积，又不会过多占用管路排布空间，多组卡箍并排安装时不会出现干涉，适配密集排布的玻璃管路集群；锁紧螺栓的伸出端长度经过校核，拧紧操作时扳手的活动空间充足，不需要额外预留超大的操作余量，

　　能有效压缩整套管路系统的安装空间占比。在功能特性上，这类卡箍除了基础的径向抱紧固定作用，还可以搭配密封胶圈使用，同时实现玻璃管段之间的密封连接，一套结构同时满足固定与密封双重需求，减少管路系统的零件数量，降低故障点；环体本身采用刚性材质制作，长期受管路振动、温度交变影响不会出现塑性变形，抱紧力衰减幅度小，日常运维只需要定期检查螺栓锁紧力矩即可，不需要频繁更换固定件。设计过程中重点校核了几个关键参数：一是环体的曲率公差，严格控制与玻璃管外径的配合间隙，间隙过大会导致夹紧时接触面积不足，局部应力过高，间隙过小则会导致安装困难，无法顺利套入管道；二是螺栓的锁紧行程，预留足够的调节量，适配管道外径的生产公差，避免出现螺栓拧到底仍无法抱紧、

　　或者螺栓行程不足无法安装的问题；三是环体的截面强度，保证在最大锁紧力矩下环体不会出现开裂、变形，同时将传递到玻璃管壁的压应力控制在玻璃材质的许用应力范围内，兼顾固定可靠性与玻璃管路的安全性。在实际产线应用中，这类卡箍可以用于玻璃管道的中间支撑固定，也可以用于玻璃管道与设备接口、管道与管道对接位置的连接固定，不管是常温常压的流体输送管路，还是带一定温度、压力的工艺管路，都能通过调整锁紧力矩适配使用需求，相比传统的金属管夹，它的受力更均匀，对玻璃管路的友好度更高，能大幅降低玻璃管路安装和使用过程中的碎裂风险，减少运维成本和管路漏液隐患。
