多规格玻璃管道固定抱箍卡具结构

　　在化工流体输送、实验室流体管路、食品级物料输送等涉及玻璃材质管路布设的场景中，玻璃管道的固定支撑一直是管路布设环节需要重点考量的结构部分。玻璃材质本身脆性高、表面光滑，常规金属管卡直接夹持极易造成管壁应力集中，引发管道开裂、密封失效等问题，这类适配玻璃管道的专用卡箍，正是针对玻璃管路的夹持特性做了针对性的结构优化。

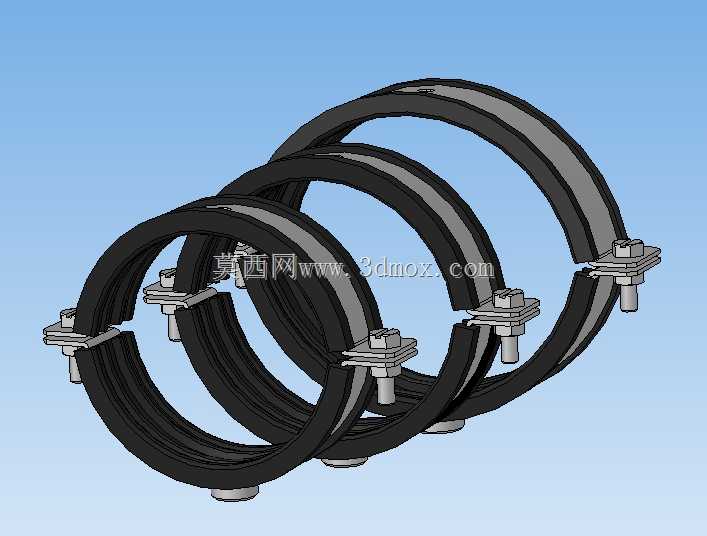

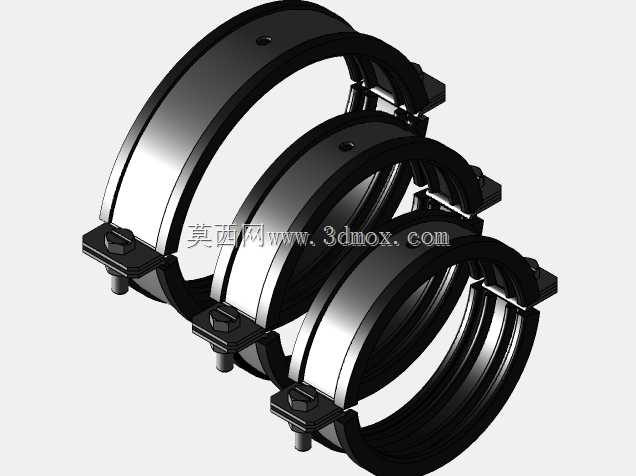

　　这套卡箍采用对开式环形分体结构，整体为两个半圆弧箍体通过侧边的螺栓锁紧组件实现拼合，箍体内侧贴合有整圈的弹性缓冲垫层，垫层材质选用耐老化、低压缩形变的弹性材料，在锁紧螺栓施加预紧力时，垫层会产生均匀的微形变，既可以增大与玻璃管壁的接触摩擦力，避免管道在卡箍内出现轴向窜动、周向转动的位移问题，又能将螺栓的锁紧力均匀分散到整个环形接触面上，杜绝局部应力集中压裂玻璃管壁的风险。箍体本身采用刚性结构设计，能够承受管路充液后的自重载荷，以及管路运行中产生的轻微振动载荷，避免长期使用后箍体形变导致的夹持力衰减。

　　从适配规格来看，这套卡箍覆盖了d96、d108、d110、d128、d130、d150mm等多种常用玻璃管道外径尺寸，不同规格的卡箍除了环形内径匹配对应管道外径外，箍体宽度、锁紧螺栓规格、底部支撑脚尺寸也随管径做了匹配调整：小管径规格的箍体宽度较窄，配套的锁紧螺栓直径更小，适配小管径较轻的自重载荷；大管径规格的箍体宽度相应增加，锁紧螺栓采用更大直径的规格，底部支撑脚的接触面积也同步加大，保证大管径充液后的支撑稳定性。

　　安装边界层面，这类卡箍的底部预留了标准的安装固定位，可直接通过螺栓连接到管路支架、墙面预埋板或者设备机架上，安装时无需对玻璃管道做额外加工，只需将两个半箍体套在管道需要固定的位置，预紧侧边螺栓调整好管道的水平/垂直位置后，再按对角顺序逐步拧紧螺栓至规定扭矩即可，安装过程不会对玻璃管壁产生额外的敲击、挤压外力，适配现场管路的快速布设需求。

　　设计过程中，首先要考量的是玻璃材质的夹持许用应力，箍体内径的公差带设置要略大于管道外径的公差上限，保证缓冲垫层有足够的压缩空间但又不会出现过度压缩失去弹性的问题；其次是锁紧结构的受力路径设计，螺栓的安装位置设置在箍体的两侧切线方向，锁紧时的拉力会直接转化为箍体对管道的环形抱紧力，不会对箍体产生额外的弯折力矩，避免长期受力下箍体连接部位出现疲劳断裂；另外，箍体的边缘做了圆弧倒钝处理，即便安装过程中箍体边缘与玻璃管壁发生轻微触碰，也不会划伤玻璃表面产生微裂纹，从细节处降低玻璃管道的破损概率。

　　在实际管路布设场景中，这类卡箍通常按照管道的长度、重量均匀设置支撑点，垂直布设的玻璃管道需要在每段管道的下部设置承重卡箍，水平布设的管道则根据管径大小间隔1.5-2.5米设置一个支撑卡箍，在管道的弯头、三通、阀门等载荷集中的位置，还需要额外增设卡箍做加强固定，避免管路接头部位承受额外的管路载荷引发密封泄漏。和常规的金属管卡相比，这类带缓冲垫层的专用卡箍，既保留了金属卡箍的结构强度和支撑刚性，又通过弹性缓冲层适配了玻璃管道的脆性材质特性，能够在长期使用中保持稳定的夹持力，同时不会损伤玻璃管壁，是玻璃管路布设中不可或缺的固定连接件。
