带链轮过载保护的安全离合传动结构

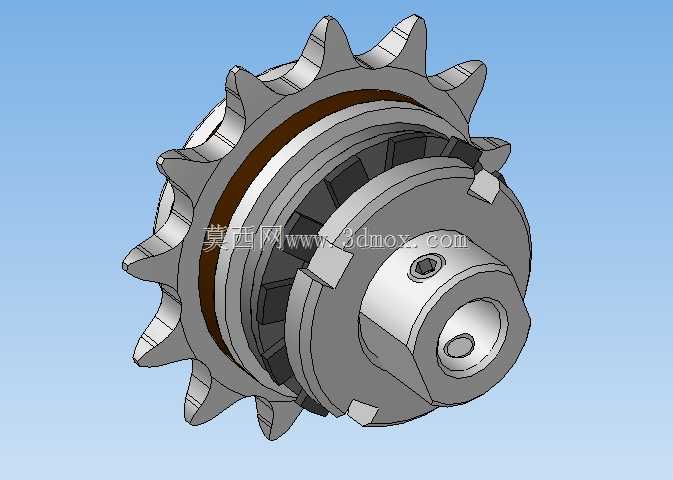

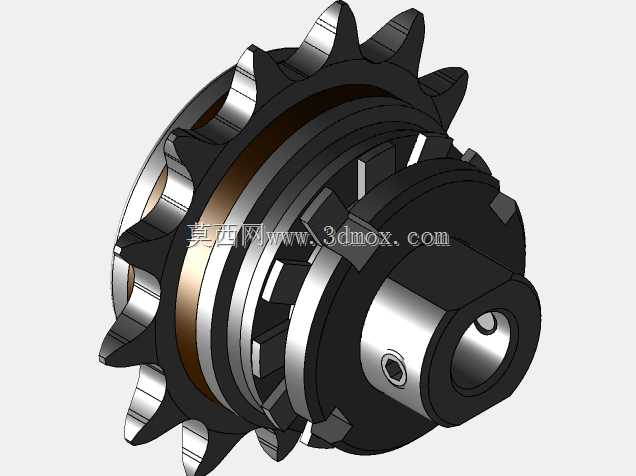

　　在各类链式输送、轻工装配线、小型动力传输场景中，传动链末端的负载卡滞是极易造成电机烧毁、链节崩断、传动件过载损坏的常见故障点，这款集成链轮的安全离合器，正是针对这类工况开发的扭矩限制型传动部件。从结构布局来看，该部件直接将传动链轮与离合本体做了集成化设计，省去了额外的链轮安装座、联轴器转接环节，能直接套入设备的动力输出轴端使用，整体径向尺寸控制紧凑，不会额外占用传动仓的安装空间，适配现有多数中小功率链传动设备的改造与新装需求。

　　实际运行过程中，动力从轴端输入后，通过内部的啮合传力结构将扭矩传递到外侧的链轮，链轮直接与配套的传动链条啮合，带动下游负载运行；当负载端出现卡滞、过载，传递扭矩超过预设的脱开阈值时，内部的传力结构会自动打滑脱开，切断动力传递路径，避免输入端的电机、减速组件持续输出扭矩造成零部件损坏，待过载故障排除后，离合结构会自动复位啮合，无需人工拆解复位，能大幅降低设备故障后的停机维护时间。

　　设计层面上，链轮的齿形按照标准短节距滚子链的啮合参数做了适配，齿部的倒角、节距精度都满足链传动的平稳啮合要求，能减少链条运行过程中的跳齿、异常磨损问题；离合本体的外壳做了台阶式限位结构，链轮与离合主体的配合面设置了耐磨衬层，长期打滑过程中不会出现本体的异常磨损失效，内部的传力弹性元件预紧力可根据实际工况的额定扭矩做适配调整，覆盖不同负载等级的传动需求。安装边界方面，轴孔采用标准键连接结构，轴端设置了锁紧螺纹孔，可通过端盖锁紧实现轴向定位，径向最大轮廓为链轮齿顶圆直径，安装时只需保证链轮与配套链条的共面度，预留出链条啮合的轴向调整空间即可，无需额外设计复杂的安装支架，适配0.5kW到3kW区间的中小功率动力传输场景，常见于电子装配线的工装板输送链、小型物料提升机、包装设备的进瓶链传动等工况，能在不改动原有设备主体传动布局的前提下，直接替换原有普通链轮，为传动系统增加过载安全保护功能。

　　从结构细节来看，该离合结构的传力接触面做了硬化处理，长期反复打滑啮合也不会出现接触面压溃、变形的问题，链轮部分采用与常规传动链轮一致的材料与热处理工艺，齿面硬度满足长期链传动的耐磨要求，整体的动平衡精度适配常规链传动的运行线速度，不会在额定转速下出现异常振动。日常维护过程中，只需定期在链轮齿面、链条铰接点加注润滑脂，无需对离合内部做频繁拆解保养，结构可靠性高，适合在多尘、有轻微油污的工业车间环境下长期运行。相较于传统的剪切销式安全离合器，这种摩擦啮合式的安全离合在过载脱开后不会产生破损零件，无需更换剪切销等易损件，故障恢复速度更快，对于连续运行要求较高的生产线场景适配性更好；同时集成式的链轮设计也减少了传动链上的零件数量，降低了装配累计误差，能提升链传动的运行平稳性，减少链条运行过程中的多边形效应带来的冲击。在选型适配时，只需匹配对应链条的节距、齿数，以及设备额定传递扭矩、安装轴径，即可直接替换原有传动链轮，无需改动周边的张紧机构、导向件，改造成本低，适配性强。
