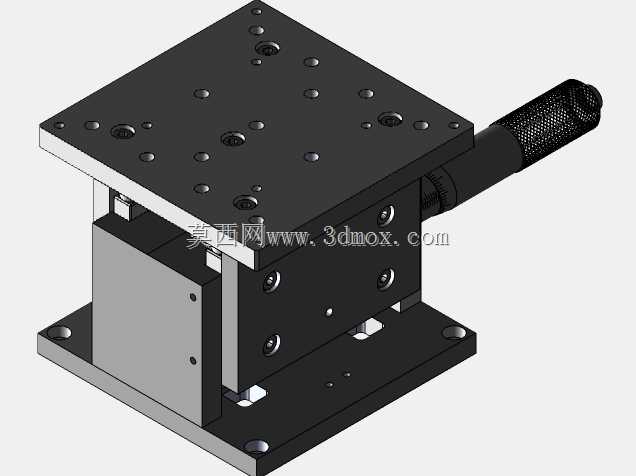

25mm行程微型螺杆驱动垂直位移滑台

　　在精密装配、光学元件微调、小型检测工位的对位场景中，大行程升降台往往受限于安装空间无法适配，这类紧凑空间内的垂直位移调节需求，催生了小行程微型垂直移动平台的设计落地。这款垂直位移平台采用微型螺钉作为驱动核心，额定有效行程控制在25mm，刚好覆盖多数精密微调场景下的位移调整区间，既不会因行程冗余造成结构体积浪费，也能满足常规工位的对位、抬升、高度补偿需求。从结构布局来看，平台采用双侧交叉滚柱导轨作为导向承载结构，区别于普通直线导轨的大体积设计，交叉滚柱导轨在有限的安装空间内可以提供更高的刚性，侧向抗倾覆能力更强，当台面上搭载小型检测探头、点胶阀、微型视觉相机等负载时，不会出现偏摆、卡顿的问题，移动过程中的直线度可以控制在微米级，

　　满足精密作业的重复定位要求。驱动端的微调螺钉采用细牙螺纹设计，螺距经过匹配选型，单圈进给量控制在0.25mm，配合端部的滚花旋钮，操作人员可以徒手完成微米级的进给调节，不需要额外搭配减速机构，既简化了整体结构，也降低了故障点出现的概率。安装边界方面，平台底座采用标准化的孔位布局，底面预留的沉头安装孔可以直接固定在光学平板、设备基板或者流水线工位的安装面上，不需要额外加工转接板；顶部的载物台面按照通用工装的孔距设计了阵列螺纹孔，可以直接搭载标准夹具、小型执行元件，用户不需要二次加工台面即可完成负载安装。整体结构采用分体式装配设计，底座、导轨座、载物台均采用铝合金材质经硬质阳极氧化处理，在保证整体结构刚性的前提下控制了整体重量，

　　整套平台的自重控制在1.2kg以内，不会对搭载的主机架造成额外的负载负担。在实际应用场景中，这类微型垂直滑台常被用于3C产品检测工位的相机高度微调、点胶设备的针头Z向补偿、小型实验装置的试样抬升对位，也可以作为多轴位移台的Z轴模组，搭配XY轴滑台组成三维微调机构。设计过程中重点考量了空回的控制，驱动螺母与螺杆之间采用预紧结构设计，消除了螺纹配合的反向间隙，正反向切换调节时不会出现空程差，保证每次调节的位移量都能精准传递到载物台。侧面的限位结构采用硬限位设计，在行程的两个极限位置设置了限位挡块，避免操作人员调节超程造成导轨或者驱动螺杆的损坏，同时在挡块位置预留了缓冲垫安装位，用户如果有更高的缓冲需求可以自行加装聚氨酯缓冲垫，

　　降低超程碰撞带来的结构冲击。不同于大负载升降平台的复杂传动结构，这款微型平台没有采用同步带、丝杠模组等冗余传动件，所有传动路径都集中在驱动螺钉与螺母副上，日常维护只需要定期在导轨滚道和螺纹副上涂抹少量润滑脂即可，不需要复杂的校准和维护流程，非常适合集成在紧凑型的自动化设备、实验检测装置内部，作为末端微调单元使用。结构设计上还考虑了加工工艺的合理性，所有板类零件都采用铣削加工一次成型，没有复杂的曲面和特殊加工特征，普通的CNC加工中心即可完成所有零件的加工，装配过程也不需要专用工装，按照装配顺序依次将导轨、驱动组件、载物台锁紧即可完成组装，后期如果出现零件磨损，也可以快速拆解更换易损件，降低设备的全生命周期使用成本。
